Руководство по монтажу и эксплуатации
38
5.
Настройка и управление прибором
5.1.
Концепция управления прибором
5.1.1.
Интерфейс пользователя
Программный пакет PACTware
Программный пакет PACTware относится к программному обеспечению с открытым кодом, которое
используется для удаленного управления и конфигурации приборами с различными промышленными
протоколами связи. Перед работой с прибором необходимо инсталлировать программный пакет
PACTware, Microsoft. NET Framework (
версии 1.1) и DTM-драйвер для прибора OPTIFLEX 1300C. Все
это программное обеспечение находится на CD-диске, приложенном к прибору. Более новые версии
DTM-
драйверов можно найти в Интернете по адресу:
Описание программного пакета PACTware и его последние версии располагаются по адресу:
Цифровой графический дисплей (опция)
С помощью дисплея пользователь может провести быструю или расширенную настройку прибора с
помощью встроенной экспертной программы и/или оперативной справкой.
Дисплей поставляется с прибором только при явном указании в заказе.
5.1.2.

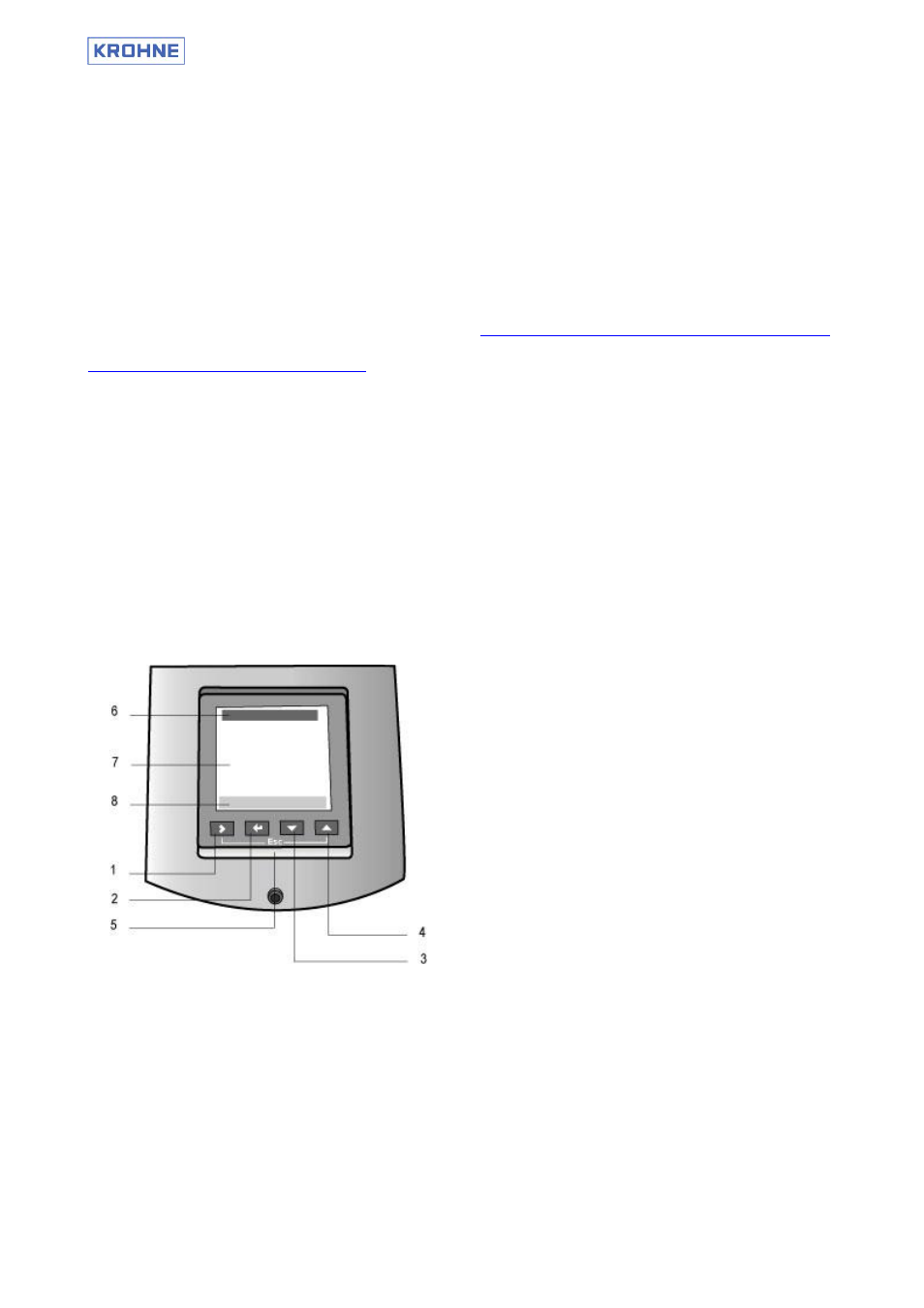

Экран дисплея
Построение изображения на экране
Экран имеет графическое разрешение 160 х160 пикселей, 9-строчный дисплей. Внизу располагается
клавиатура управления из 4 тактильно-чувствительных кнопок, предназначенных для настройки и
управления прибором.
1.
Кнопка стрелка вправо (Right)
2.
Кнопка ввод (Enter)
3.
Кнопка стрелка вниз (Down)
4.
Кнопка стрелка вверх (Up)
5.
Быстрая функция отмены (Escape):
одновременное нажатие кнопок вправо
и вверх (Right и Up)
6.
Строка заголовка: отображает позицию
прибора в режиме измерения или
символы (иконки) текущих ошибок и
номер пункта меню в режиме
программирования
7.
Основная область дисплея
8.
Строка состояния: отображает
результаты проверки вводимой
информации на достоверность
(
например, значение слишком
параметра слишком большое)
Прибор может иметь два рабочих режима:
o
режим измерения (нормальный режим) – для отображения результатов измерения
o
режим программирования – для настройки прибора
Оба этих режима описаны в последующих подразделах.
