Руководство по монтажу и эксплуатации
89
8.2.2.
Режим измерения TBF
Измерение уровня
Этот режим измерения используется в том случае, когда диэлектрическая проницаемость продукта
ниже 1,6 и энергии электромагнитного импульса хватает для его полного прохождения сквозь продукт.
Энергия импульса, отраженного от поверхности продукта, при этом обычно очень мала. Проходящий
через продукт импульс отражается от конца сенсора и возвращается обратно.
В этом режиме используется принцип изменения скорости света при его прохождении сквозь продукт.
К примеру, скорость света в нефти намного меньше, чем скорость света в воздухе.
Для правильного измерения уровня необходимо знать время, за которое импульс проходит до конца
сенсора в пустой емкости. Затем определяется разница \между временем полного прохождения до
дна емкости и временем прохождения в полной или частично заполненной емкости. Эта разница по
времени с учетом значения диэлектрической проницаемости продукта пропорциональна уровню
продукта.

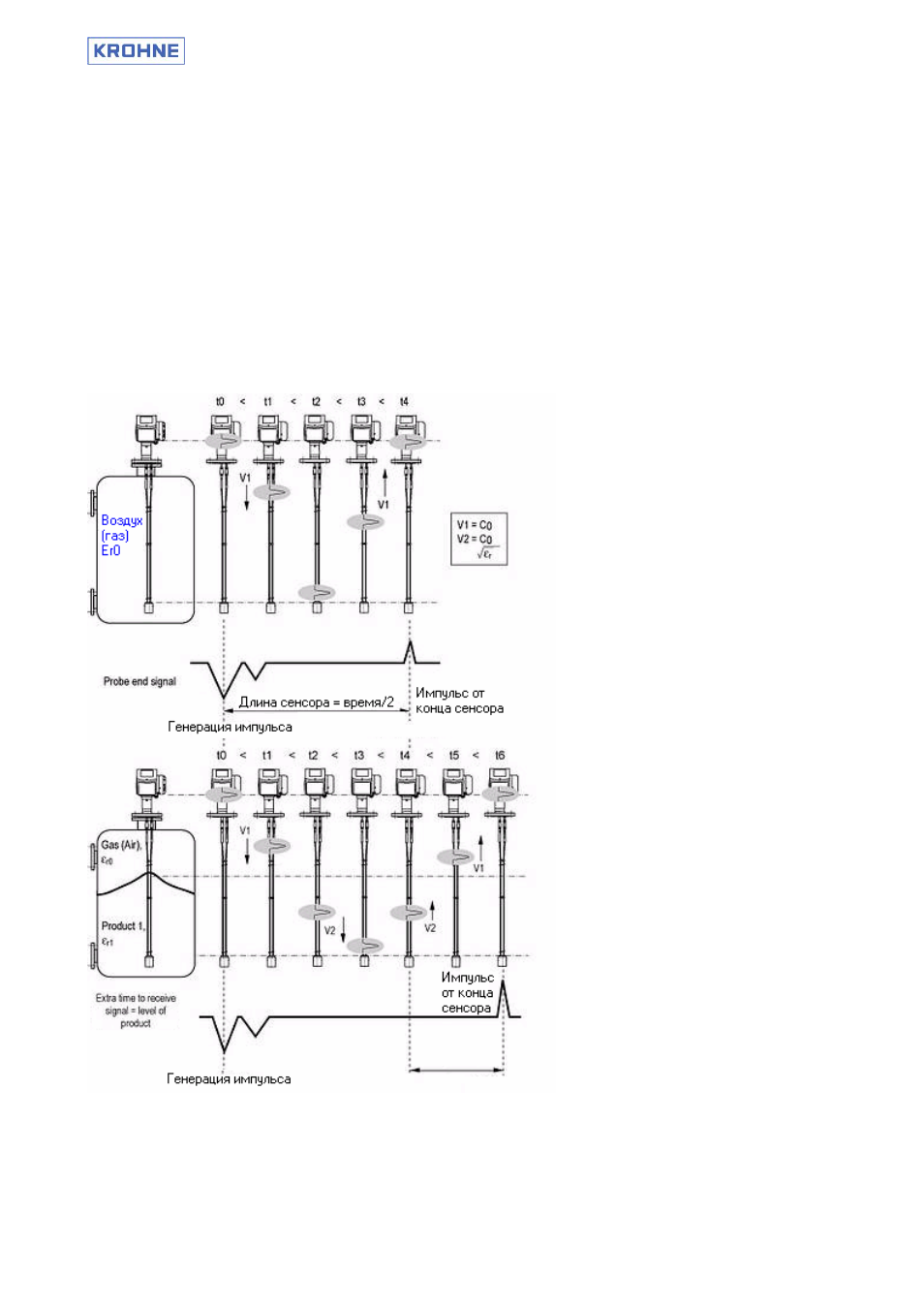

На рисунке, расположенном ниже, схематически показаны стадии процесса измерения уровня в
режиме TBF.
Пустая емкость
o
t0:
момент генерации
импульса прибором
o
t1:
импульс перемещается по
сенсору со скоростью света в
воздухе [V1]
o
t2:
импульс достигает конца
сенсора и отражается от него
o
t3:
импульс возвращается
назад по сенсору со
скоростью света в воздухе
[V1]
o
t4:
импульс вернулся обратно
и прибор регистрирует его
возвращение
Частично заполненная емкость
o
t0:
момент генерации
импульса прибором
o
t1:
импульс перемещается по
сенсору со скоростью света в
воздухе [V1]
o
t2:
импульс перемещается по
сенсору сквозь продукт со
скоростью света в нем [V2]
o
t3:
импульс достигает конца
сенсора и отражается от него
o
t4:
импульс возвращается
обратно по сенсору со
скоростью света в продукте
[V2]
o
t5:
импульс перемещается по
сенсору со скоростью света в
воздухе [V1]
o
t6:
импульс вернулся обратно
и прибор регистрирует его
возвращение
В нижней части рисунков показано, как виден процесс измерения на экране осциллографа.
Здесь:
V1 -
скорость света в воздухе
V2 -
скорость света в продукте
Co –
скорость света в вакууме
Дополнительное время
пропорционально уровню продукта
