5.3. Принципы настройки основных параметров прибора
5.3.1.
Измерение дистанции. Основные параметры.
Правильность измерения дистанции зависит от ряда
факторов, большинство из которых связано с
нижеперечисленными пунктами меню:
o
высота емкости
o
блок-дистанция
o
начальное смещение

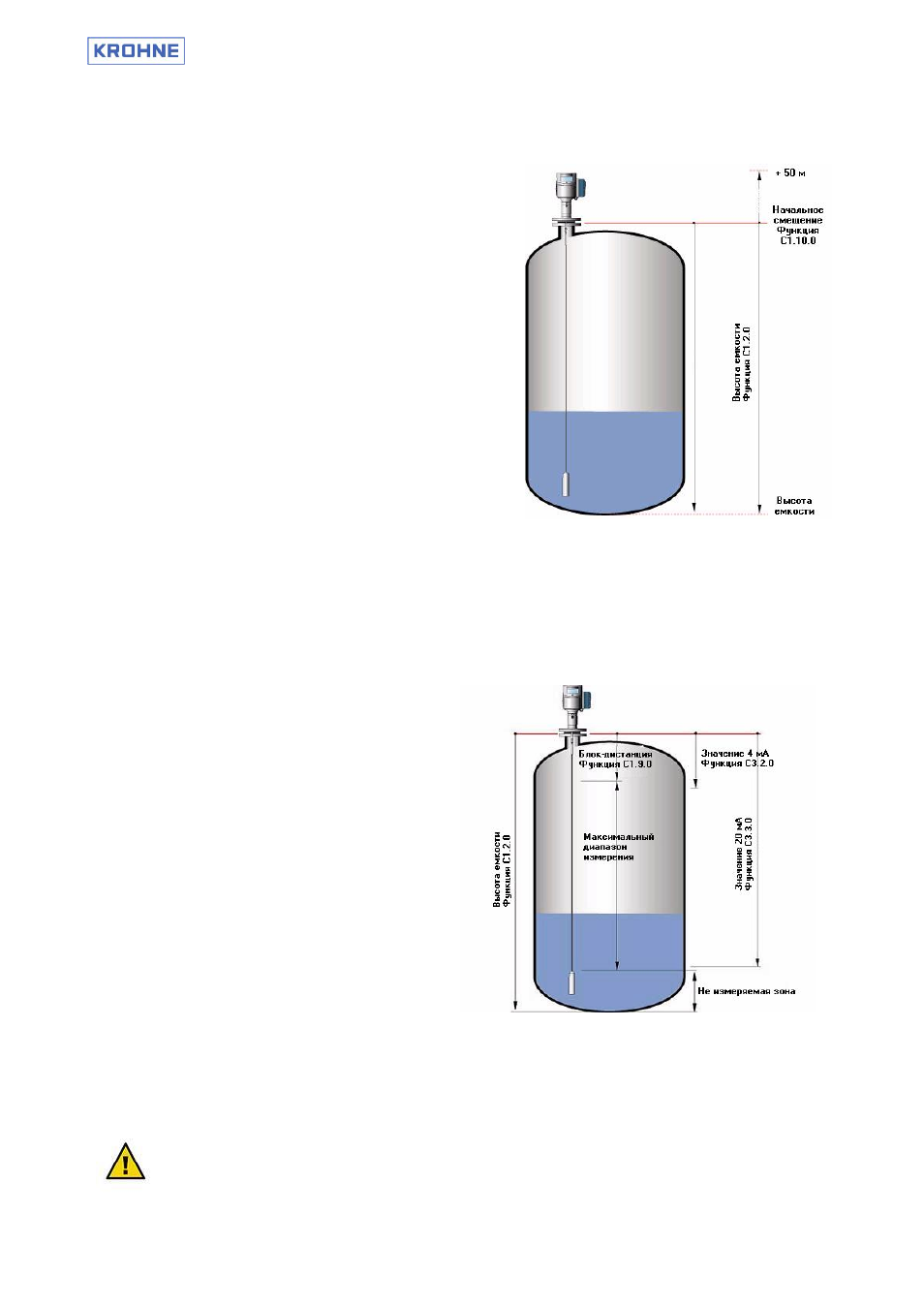

Все эти параметры влияют на эффективный диапазон
измерения и точки начала измерения.
Высота емкости (функция C.1.2.0)
Высота емкости отсчитывается от верхней поверхности
фланца установочного патрубка до дна емкости. Обычно,
при выпуске из завода (если нет других указаний) высота
емкости устанавливается равной длине сенсора.
Блок-дистанция (функция C.1.9.0)
Просмотрите раздел 7.1.2 “Блок-дистанция”, в котором
указаны минимальные значения блок-дистанции для
различных типов сенсоров.
Это позволит избежать большинства проблем,
возникающих из-за помех в области патрубка.
Начальное смещение (функция C.1.10.0)
Иногда возникает необходимость настроить прибор для измерения дистанции до поверхности
продукта, используя другую точку отсчета, чем поверхность фланца установочного патрубка.
При переносе начальной точки измерения выше поверхности фланца установочного патрубка
смещение имеет положительное значение (до +50 метров).
При переносе начальной точки измерения ниже поверхности фланца установочного патрубка
смещение имеет отрицательное значение(до -50 метров). .
Диапазон измерения токового выхода при
измерении дистанции
Этот раздел настройки токового выхода
используется для настройки шкалы выходного
сигнала в соответствии с технологическими
требованиями.
При этом можно, к примеру, установить:
1.
Функцию для выходных сигналов 1 и 2:
o
функция C.3.1.0 (выход 1 - дистанция)
o
функция C.4.1.0 (выход 2 – дистанция до
границы раздела фаз)
2.
Значение функции измерения при 4 мА:
o
функция C.3.2.0 (выход 1)
o
функция C.4.2.0 (выход 2)
3.
Значение функции измерения при 20 мА:
o
функция C.3.3.0 (выход 1)
o
функция C.4.3.0 (выход 2)
Верхнее и нижнее значение функции измерения дистанции для токовых выходов определяется
значениями 4 и 20 мА. Начальная точка измерения дистанции отсчитывается от поверхности фланца
установочного патрубка с учетом существующего начального смещения.
Второй токовый выход обычно позиционируется для измерения дистанции до границы раздела фаз.
Обратите внимание. Это критически важные параметры
Не устанавливайте значение 4 мА в области блок-дистанции. Сигналы помех в этой области
могут заглушить рабочий сигнал и препятствовать правильным измерениям.
