5.3.6. Пороги обнаружения сигнала
Общее описание
Как следует из принципов измерения рефлекс-радарных уровнемеров OPTIFLEX 1300 C, они
излучают маломощные электромагнитные импульсы, отражающие от поверхности продукта и других
объектов в зоне действия импульса. В электронном конверторе измеряется амплитуда этих
сигналов. Также в конвертор попадают сигналы помех, представляющие собой отражения от
внутренних объектов в емкости. Пороги обнаружения сигнала позволяют прибору выделить
правильный сигнал отражения от уровня продукта и отфильтровать сигналы помех, имеющие более
слабую амплитуду. Так как амплитуда отраженного сигнала снижается в зависимости от дистанции,
то этот порог также необходимо корректировать в соответствии с определенными математическими
соотношениями.
Первый отраженный сигнал, превышающий заданный порог (амплитуду) идентифицируется как
сигнал отражения от поверхности продукта. После идентификации сигнала электронный конвертор
производит его усиление (определяется уровнем усиления от 0 до 8), чтобы использовать его для
целей измерения. Сильный сигнал будет иметь нулевое усиление, а очень слабые сигналы
(
например, для продуктов с низкой диэлектрической проницаемостью) усиливаться до 8 уровня.
Обычно, электронный конвертор автоматически идентифицирует сигналы отражения от продукта,
усиливает их и производит их отслеживание при заполнении или опорожнении емкости. Однако, если
в емкости есть много других объектов, то в электронный конвертор попадает слишком много
паразитных сигналов, которые могут сравниться по амплитуде с сигналом отражения от поверхности
продукта. Это может представить сложности для автоматического выделения нужного сигнала. В
таком случае пользователь может помочь прибору выделить нужный сигнал с помощью регулировки
порога обнаружения сигнала.
С помощью следующих разделов меню прибор OPTIFLEX 1300 позволяет вручную модифицировать
следующие параметры:
o
функция C.1.16.0 ”Порог уровня”: для идентификации сигнала от поверхности верхнего продукта.
o
функция C.1.17.0 ”Порог уровня границы раздела фаз”: для идентификации сигнала от границы
раздела фаз между двумя продуктами
o
функция C.1.18.0 ”Порог конца сенсора”: для идентификации сигнала от конца сенсора при
опорожнении емкости.
С помощью экрана сигнала можно идентифицировать нужный сигнал. На этом экране отображаются
самые большие отраженные сигналы с выводом информации об амплитуде [мВ] и дистанции от
фланца [м]. При нажатии кнопки вправо курсор перемещается на следующий сигнал, а в двух нижних
строках указываются его параметры.
При наличии информации об амплитуде сигнала и его местоположении, пользователь может
правильно идентифицировать нужный импульс и установить такое значение порога сигнала, чтобы
все сигналы помех были ниже его
Функция C.1.16.0: “Порог уровня“

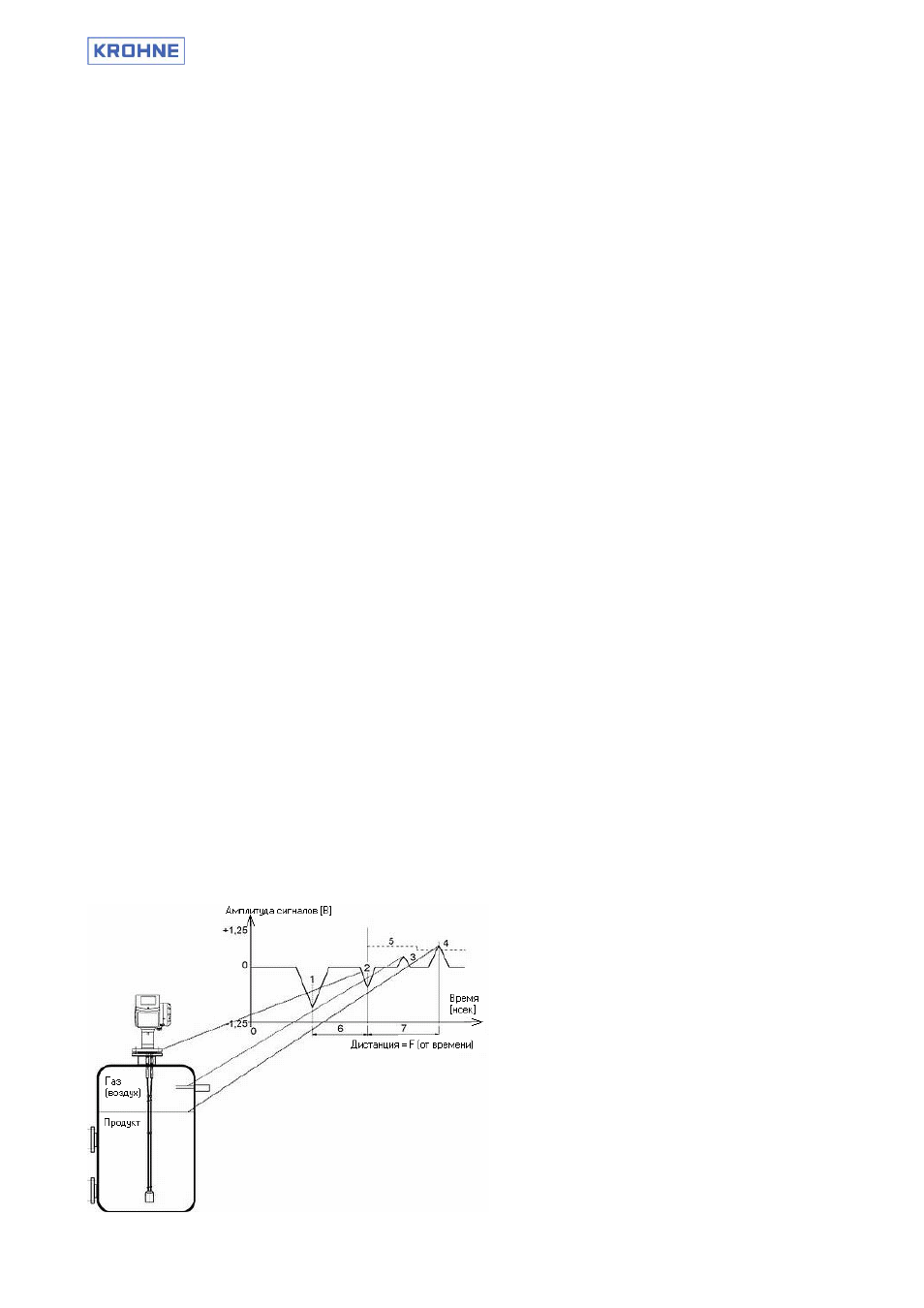

На изображении, приведенном внизу, показаны все виды сигналов, которые пользователь мог бы
увидеть на осциллографе. Действие функция порога уровня начинается от вершины импульса
сигнала отражения от фланца. Функция предназначена для подавления сигналов помех,
возникающих от внутренних элементов конструкций, находящихся выше уровня продукта.
1.
Начальный импульс.
2. Импульс отражения от фланца
(
отсутствует для коаксиального сенсора).
3. Сигнал помехи.
4. Сигнал, отраженный от поверхности
продукта.
5. Порог уровня (амплитуда порога
ступенчато уменьшается через каждые
два метра).
6. Смещение – дистанция от модуля
электроники до фланца.
7. Дистанция до поверхности продукта
