Руководство по монтажу и эксплуатации
35

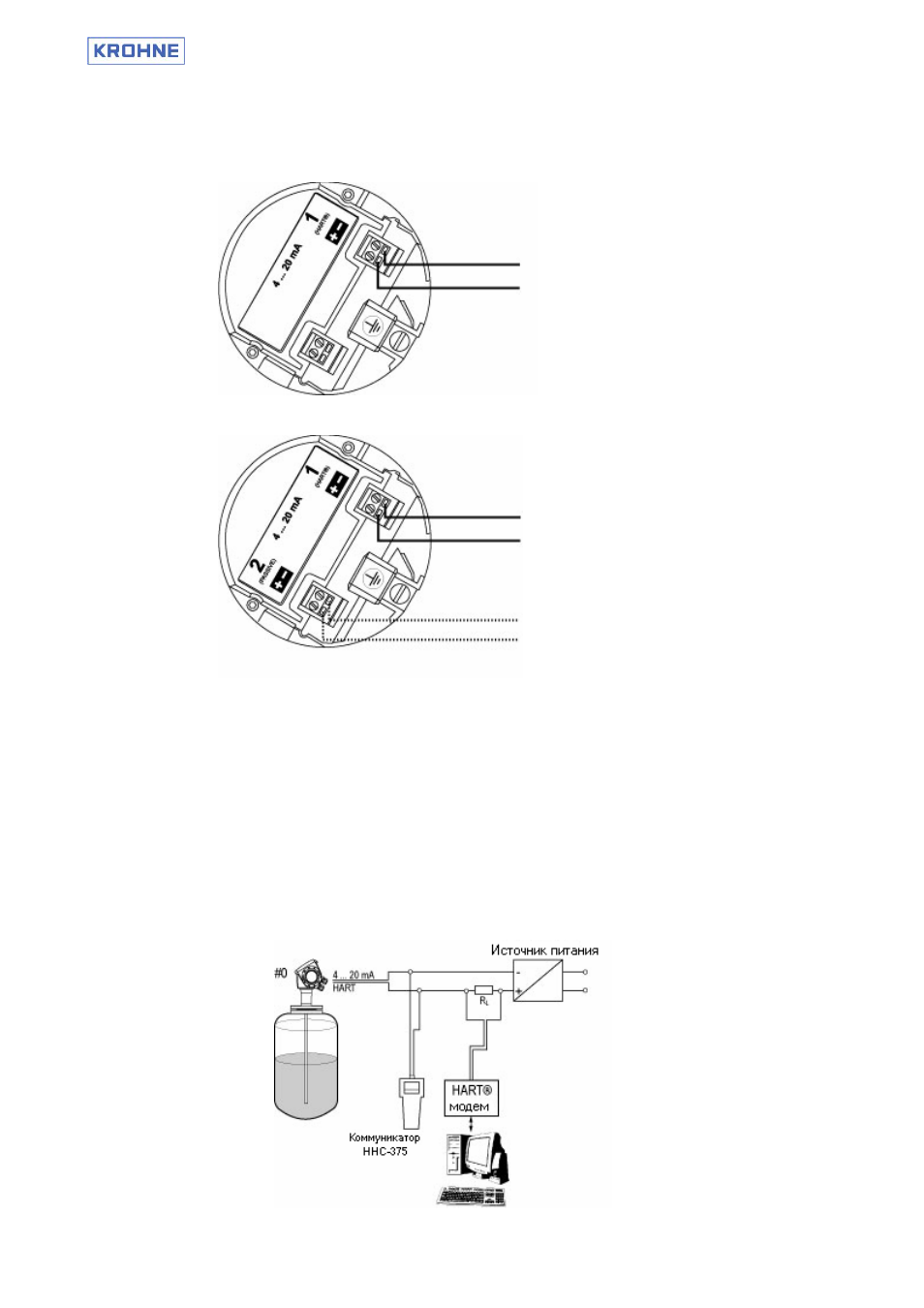

3.3.
Подключение выходных сигналов
3.3.1.
Выходные сигналы: варианты исполнения
Исполнение с одним выходным сигналом (стандартное)
Исполнение с двумя выходами (опция)
3.3.2.
Подключение приборов к сети по коммуникационному протоколу
Существует 3 варианта выходных сигналов:
o
токовый выход
4
÷ 20 мА,
пассивный, HART®-протокол
o
токовый выход
4
÷ 20 мА Ex-ia (искробезопасный),
пассивный, HART®-протокол
o
токовый выход
4
÷ 20 мА Ex-d ia (искробезопасный выход во взрывозащищенном корпусе),
пассивный,
HART®-
протокол
Возможны два варианта подключения к сети (промышленной шине)
o
точка к точке (ptp = point-to-point)
o
многоточечное соединение
Подключение типа “точка к точке” (для стандартного исполнения)
Токовый выход 1
Настройка по выбору:
o
4
÷ 20 мА + HART®
o
3,8
мА ÷ 20,5 мА + HART® в
соответствии с NAMUR ТУ 43
Токовый выход 1
Настройка по выбору:
o
4
÷ 20 мА + HART®
o
3,8
мА ÷ 20,5 мА + HART® в
соответствии с NAMUR NE43
Токовый выход 2
Настройка по выбору:
o
4
÷ 20 мА
o
3,8
мА ÷ 20,5 мА в
соответствии с NAMUR NE43
Программный пакет PACTware + DTM-
драйвера (HART®) для удаленного
управления и настройки прибора
(
особенно для версии прибора без
дисплея).
