Руководство по монтажу и эксплуатации
42

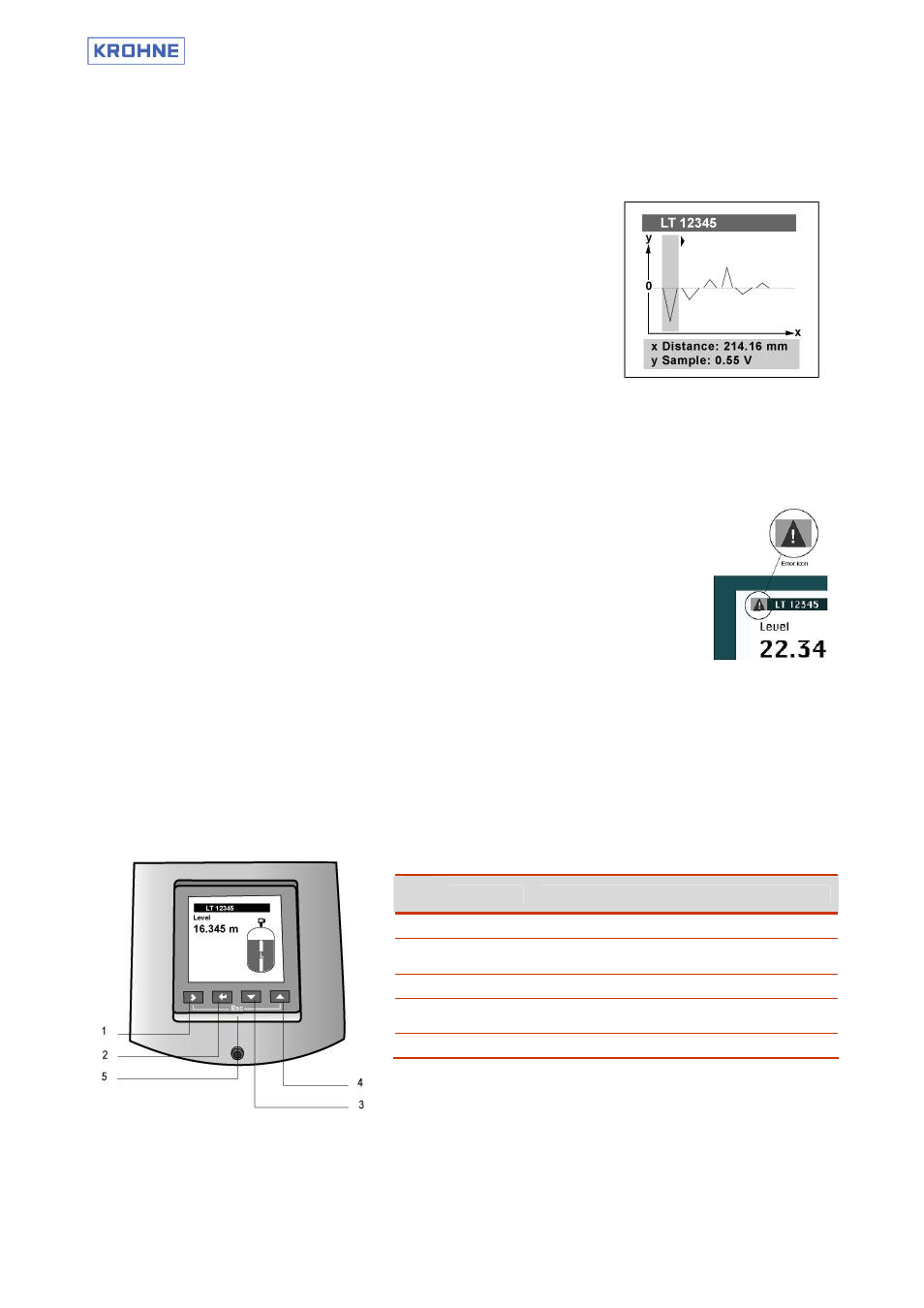

5.1.3.5. Специальное примечание: экран сигнала
Этот экран отображает график амплитуды сигнала, отразившегося от измеряемого продукта. Он
визуально показывает все отраженные импульсы, с помощью которых происходит идентификация
уровня продукта и границы раздела фаз двух продуктов.
Первые 5 ÷ 10 импульсов представляют собой исходный импульс,
импульс отражения от фланца, сигналы отражения от уровня,
границы раздела фаз, конца сенсора (и прочие сигналы отражений,
например, помехи). Нажимая кнопку вправо, пользователь может
переходить от одного импульса к другому и получать нужную
информацию об его параметрах: амплитуде (по оси Y) и расстоянию
от фланца прибора (по оси Х), которые будет отображены на нижней
строке.
Пользователь с правами супервизора может изменять порог для
уровня и границы раздела фаз для самостоятельного выбора
импульса отражения от продукта в сложных условиях измерений.
Для дополнительной информации обратитесь к разделу 5.1.4
“
Управление в режиме измерения с помощью “горячих“ клавиш” и к разделу 5.3 ”Принципы настройки
основных параметров прибора”.
5.1.3.6. Символы на дисплее в режиме измерения
Знаки ошибок
При обнаружении проблем измерения в нормальном режиме работы дисплея, в
его левом верхнем углу отобразится знак наличия ошибки измерения. Этот знак
показан на нижнем рисунке.
Этот знак будет высвечиваться на экране до тех пор, пока пользователь с правами
супервизора не просмотрит содержимое меню B.2.12.0 “Список ошибок”.
Для дополнительной информации просмотрите раздел 5.4 ”Сообщения об ошибках
и выявление неисправностей”.
5.1.4.
Управление в режиме измерения с помощью “горячих“ клавиш
Активизация режима управления с помощью “горячих” клавиш
Нажатие каждой кнопки в течение не менее 3 секунд активизирует соответствующую функцию
управления прибором.
Управление
№
п\п
Кнопка Действие
1 Вправо Вход в режим программирования**
2 Ввод
Вход в режим редактирования на экране
сигнала***
3 Вниз Не используется
4 Вверх
Переход к отображению информации на
английском языке (опция по умолчанию)
5 Отмена* Не используется
*
Одновременно нажмите кнопки вправо (►) и вверх (▲) в течении 3 секунд (“Отмена”)
** Только при активном экране сигнала. Обратитесь к разделу 5.1.5 “Режим программирования”.
*** Просмотрите раздел 5.2.4.4 “Защита настроек пользователя”.
