7.1.2
Блок-дистанция

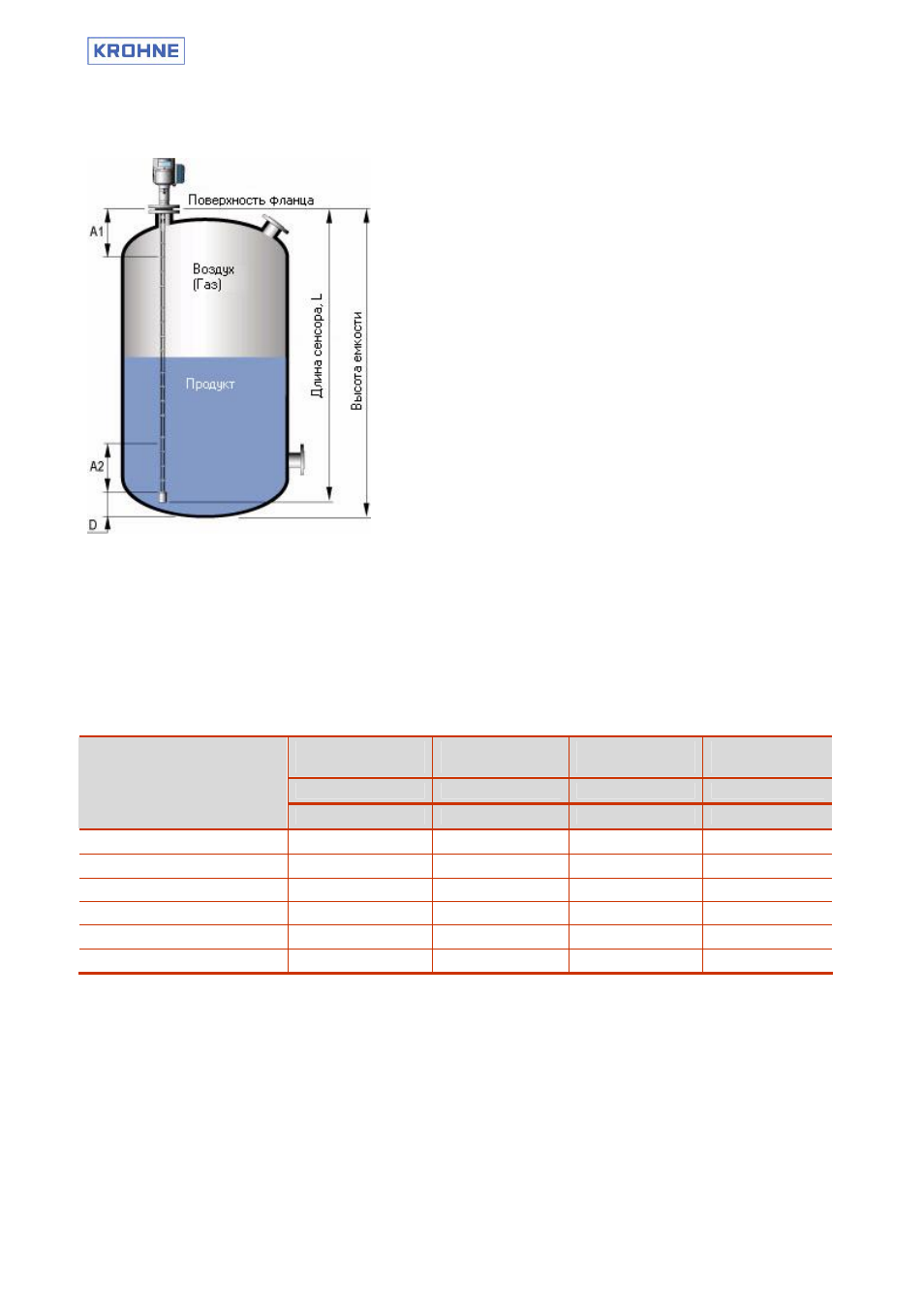

Базовые определения
A1,
верхняя блок-дистанция
Минимально возможное расстояние от фланца до верхнего
предела диапазона измерения. Измеренное значение,
которое отображается на дисплее, будет заморожено, если
уровень продукта достигнет этой зоны.
A2,
нижняя блок-дистанция
Участок в конце сенсора, в котором проводить измерение
практически невозможно.
Кроме того, для продуктов с очень низкой диэлектрической
проницаемостью (Er < 5), на участке длиной около 150 мм
над зоной нижней блок-дистанции А2 возникает
дополнительная нелинейность измерений.
D,
неизмеряемый участок
Участок, в котором измерение не производится (здесь же
располагается груз, крепежная муфта и т.п.). При нахождении
уровня в этой зоне измерение будет заморожено.
*
особенно для тросовых сенсоров.
L,
длина сенсора
Длина сенсора, которую пользователь указывает при заказе
прибора.
В эту длину включена и длина груза.
Применение во взрывоопасных зонах
Пожалуйста, просмотрите специальные руководства, находящиеся на CD-диске в комплекте с
прибором, для получения информации при его применении во взрывоопасных зонах.
7.1.2.1.
Величина блок-дистанции, в зависимости от типа сенсора
Величина блок-дистанции зависит от типа сенсора:
Верхняя
блок-дистанция
Нижняя
блок-дистанция
Верхняя
блок-дистанция
Нижняя
блок-дистанция
Er=80**
Er =80**
Er =2,3**
Er =2,3**
Тип сенсора
[
мм]
[
мм]
[
мм]
[
мм]
Однотросовый сенсор Ø8 мм
200
10
250
50
Однотросовый сенсор Ø4 мм
200
10
250
50
Одностержневой сенсор
200
10
250
50
Двухтросовый сенсор
125
10
165
50
Двухстержневой сенсор
125
10
165
50
Коаксиальный сенсор
10
10
10
50
*
Диэлектрическая проницаемость воды около 80.
**
Диэлектрическая проницаемость нефти около 2,3.
