Руководство по монтажу и эксплуатации
19
2.2.2.3.
Закрепление конца сенсоров
Тип сенсора
Способ закрепления
Установка в успокоительной трубе*
Двухстержневой
сенсор
Вставьте оба стержня в приваренный
ко дну отрезок трубы внутренним
диаметром 28 ÷ 30 мм
Возможна. Однако может потребоваться дополнительная
калибровка прибора по месту установки. Повторяемость
измерений остается на требуемом уровне.
Центрируйте сенсор в успокоительной трубе с помощью
специальных пластиковых распорок, которые можно
заказать в представительствах KROHNE. Они позволят
избежать контакта между сенсором и стенками трубы.
Двухтросовый
сенсор
Используйте отверстие М8 в нижней
части груза для того, чтобы закрепить
его на дне (например, с помощью
стяжной муфты или винтовой стяжки).
Обратитесь в представительство
KROHNE для получения консультации.
То же, что и для двухстержневого сенсора
Одностержневой
сенсор
Вставьте стержень в приваренный ко
дну отрезок трубы внутренним
диаметром 12 мм
Возможна. Диаметр успокоительной трубы должен
быть не менее 50 мм. Обратитесь в представительство
KROHNE для получения дополнительной консультации.
Однотросовый
сенсор Ø4 мм
Для закрепления конца сенсора может
быть заказано специальное крепление
(стяжная муфта или крепление за
петлю).
Обратитесь в представительство
KROHNE для получения консультации.
Возможна. Диаметр успокоительной трубы должен
быть не менее 50 мм. Обратитесь в представительство
KROHNE для получения дополнительной консультации.
Коаксиальный
сенсор
Вставьте сенсор в приваренный ко дну
отрезок трубы внутренним диаметром
23 ÷ 25 мм. Сенсор может
фиксироваться по всей длине с
помощью браслетных фиксаторов.
Возможна. Крепление конца сенсора не требуется.
*
Успокоительная труба или выносная колонка

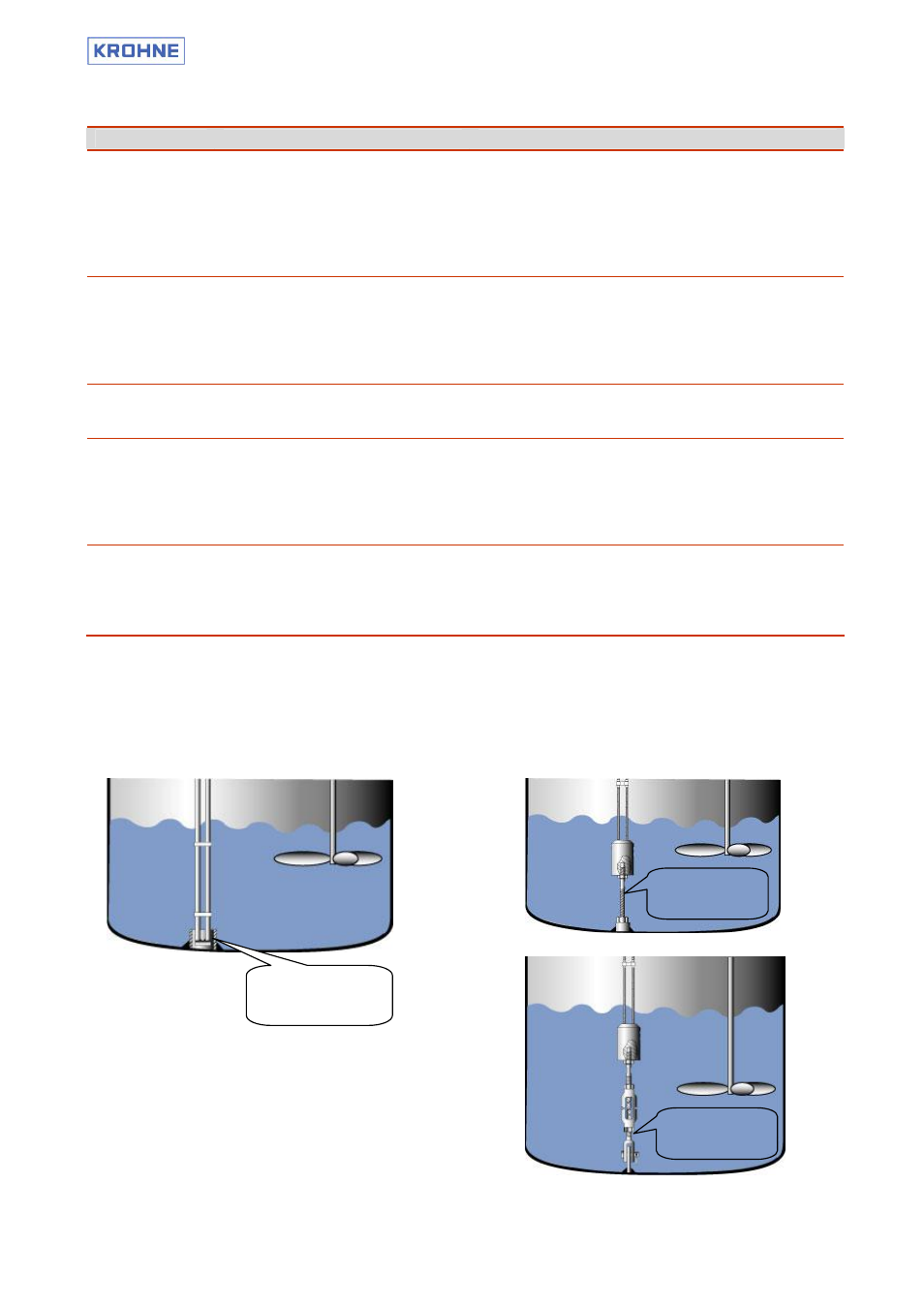

Иллюстрация способов закрепления концов сенсоров
Двухстержневой сенсор
Двухтросовый сенсор
Отрезок трубы
Ш 28 ч 30 мм
Винтовая
стяжка
Стяжная
муфта
