Техническое обслуживание
8
97
ALTOSONIC V12
www.krohne.com
10/2013 - 4002644001 - MA ALTOSONIC V12 R02 ru
• Снимите все коаксиальные кабели в нижней части блока электроники (количество кабелей зависит
от модели расходомера).
• Частично задвиньте новый электронный блок в корпус.
• Втолкните металлические ушки обратно в исходное положение.
Не прилагайте слишком большое усилие, в противном случае разъем на оборотной стороне может
быть поврежден!
• Прикрутите новый блок электроники 4 обратно к корпусу.
• Установите дисплей на место и убедитесь в том, что плоский ленточный кабель дисплея не
перекручен.
• Установите крышку на место и закрутите от руки.
• Подключите питание.
Осторожно!
Следите за тем, чтобы к обоим ушкам прилагалось одинаковое усилие, в противном случае
разъем на оборотной стороне может быть поврежден.

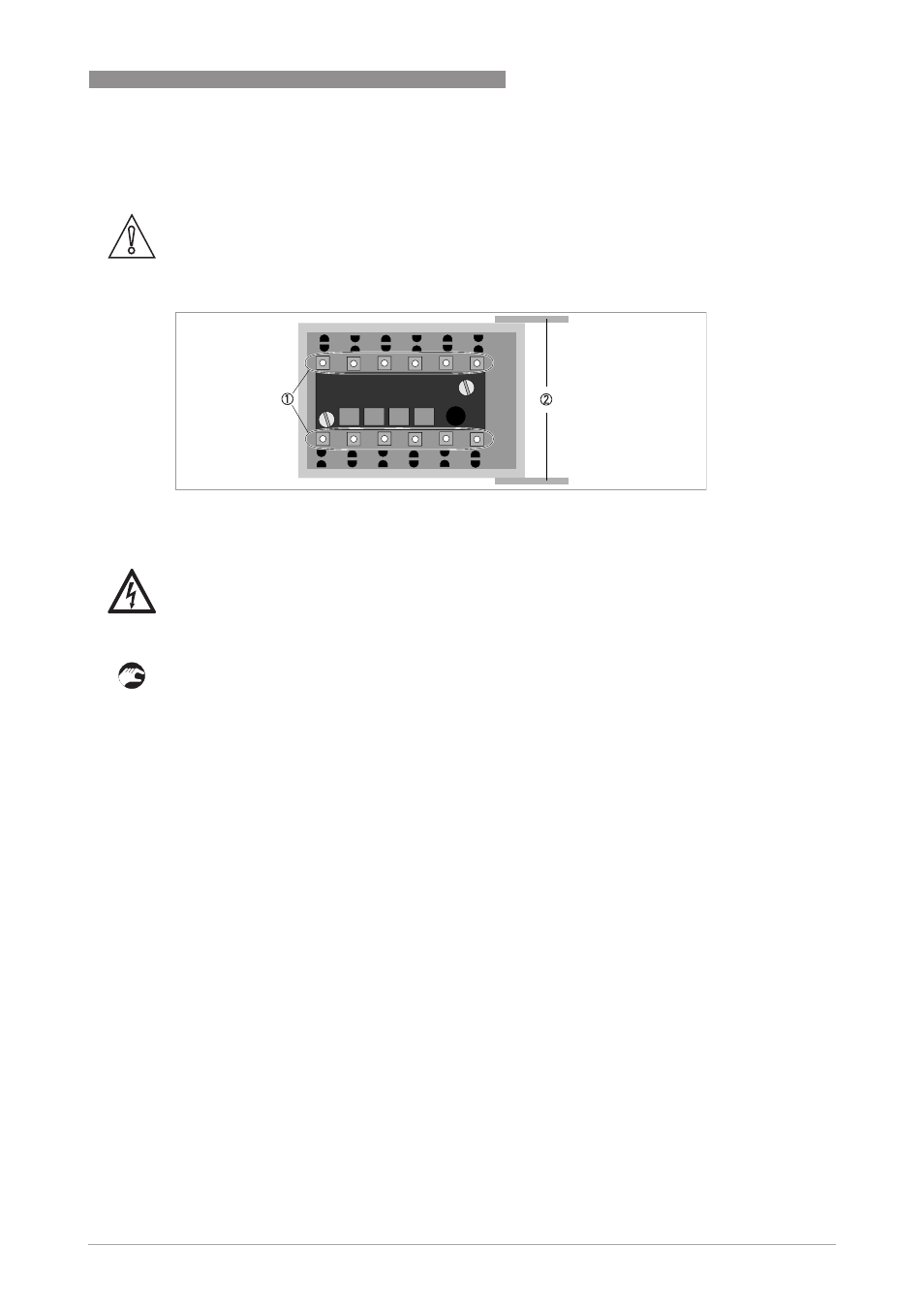

P
иcyнoк 8-36: Местоположение разъемов
1 Положение разъемов кабелей измерительного преобразователя.
2 Металлические выталкиватели
Опасность!
Электронные компоненты могут быть повреждены электростатическим разрядом (ESD).
Выполните заземление при помощи контактной манжеты. Если контактная манжета
недоступна, заземлите себя прикосновением к заземленному металлическому предмету.
