8
Техническое обслуживание
86
ALTOSONIC V12
www.krohne.com
10/2013 - 4002644001 - MA ALTOSONIC V12 R02 ru
Шаг 2: Отключение кабеля измерительного преобразователя
Кабель от измерительного преобразователя отключают в следующем порядке.
• Ослабьте и извлеките небольшой винт М2 (номер 7 на рисунке ниже) в верхней части колпачка,
прикрепленного к удлиненной части с винтовой резьбой М10 в верхней части измерительного
преобразователя.
• Вставьте специальный ключ 1 с двумя штырями 2 в колпачок 3.
• Поверните ключ против часовой стрелки 4 и отделите колпачок от преобразователя. Следите за
тем, чтобы не перекрутить кабель.
• Извлеките коаксиальный кабель вместе с разъемом из измерительного преобразователя.
Информация!
Кабель измерительного преобразователя нужно отсоединить прежде, чем можно будет
использовать инструмент для извлечения.

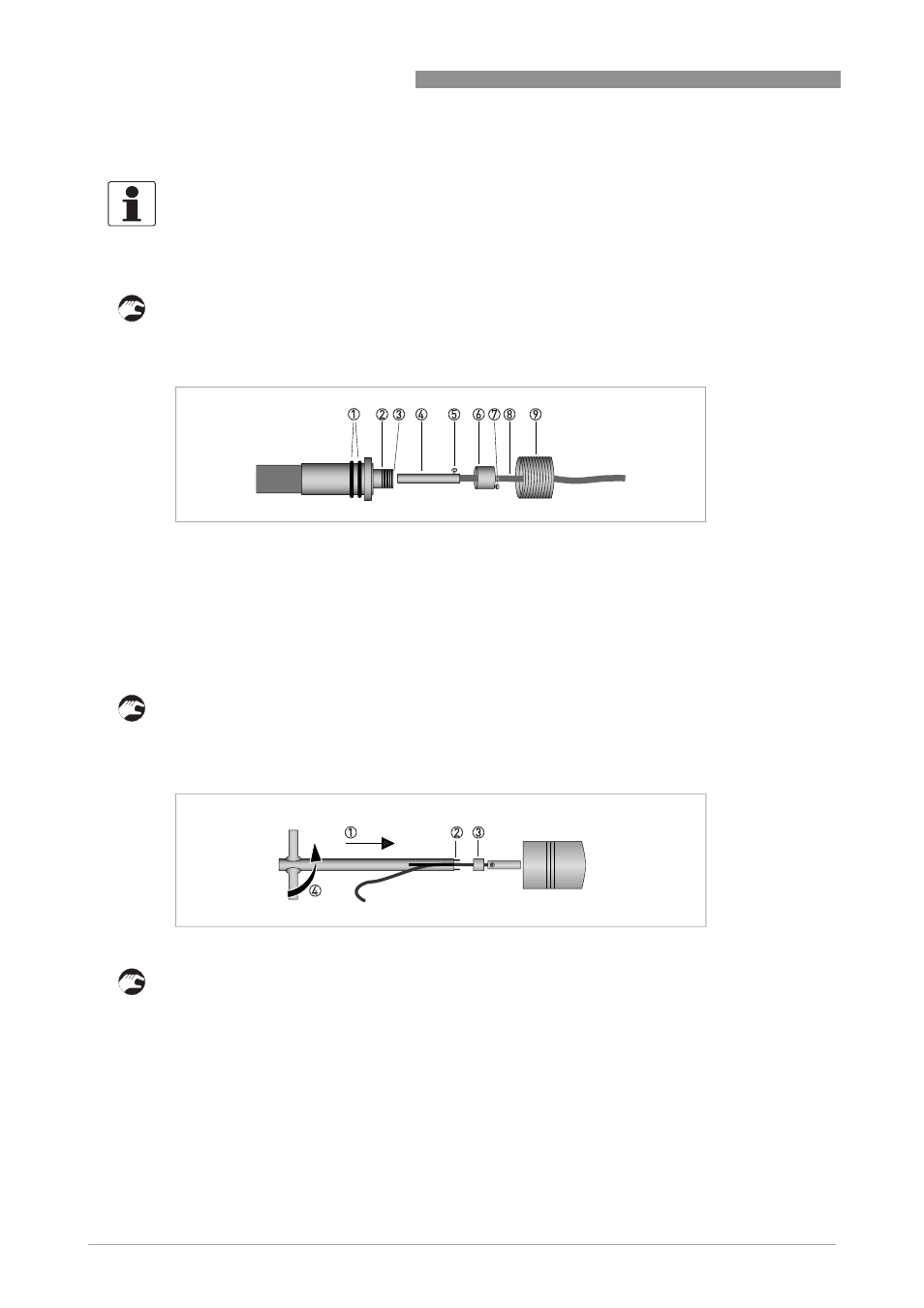

Сборка преобразователя
P
иcyнoк 8-18: Конструкция датчика
1 Двойное уплотнительное кольцо
2 Паз в гнезде разъема
3 Ex-d разъем
4 Ex-d разъем
5 Штифт
6 Крышка
7 Фиксирующий винт М2
8 Коаксиальный провод
9 Гайка измерительного преобразователя
P
иcyнoк 8-19: Снимите крышку.
