Электрический монтаж
30
ALTOSONIC V12
www.krohne.com
10/2013 - 4002644001 - MA ALTOSONIC V12 R02 ru
4.4
Последовательный обмен данными (RS 485)
4.5
Подключение питания
P

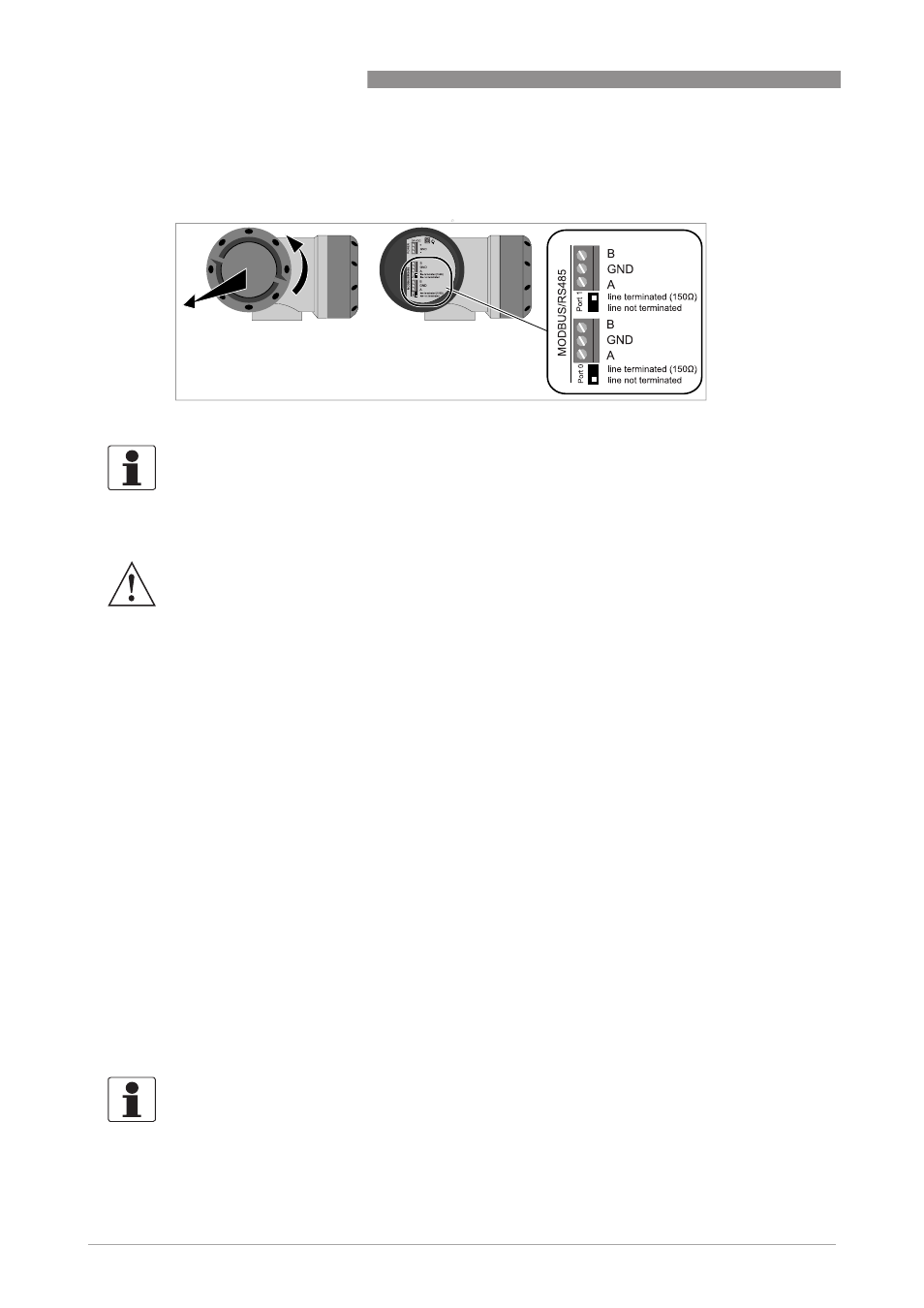

иcyнoк 4-5: Подключение последовательной передачи данных
Информация!
Для получения более подробной информации о Modbus смотрите Описание и настройка
протокола Modbus на странице 114.
Внимание!
• Для питания расходомера используется источник питания 24 В постоянного тока,
соответствующий классу 2 по NES (макс. 100 ВА, 24 В постоянного тока ±10 % , см. также
IEC 61010-1,
статьи 6.3.1 и 6.3.2). Максимальное энергопотребление составляет 17 Вт.
Нагрузка по току должна составлять 3 А (необходимо во время запуска).
• Провод защитного заземления (1...4 мм
2
,
калибр AWG 17...11) источника питания должен
соединяться с клеммой защитного заземления с резьбой М5, которая запрессована в
клеммном отсеке.
• Для подвода напряжения питания к блоку электроники используют кабельный ввод. Мощность,
подводимая к прибору, не должна превышать 15 Вт согласно принципу прогрессирующего
ограничения (когда превышается допустимая внутренняя потребляемая мощность,
поступающая мощность снижается до нуля). Потребляемый ток ограничивается на уровне
около 1 А.
Обычно требуется трехжильный кабель 3 x 1,5 мм
2
жилы (калибра AWG 15).
• Подключение к вычислителю расхода, системе сбора данных или к распределенной системе
управления процессом посредством цифровых выходных сигналов требует максимально 4
пары медных проводников сечением 0,75 мм
2
(
калибр AWG 18).
• Подключение посредством линии передачи данных RS 485 к устройству для записи данных, или
для их мониторинга, или для работы сервисного оборудования, выполняющего задачи
обслуживания или функциональных проверок, требует экранированной пары витых
проводников (медных жил сечением 0,75 мм
2
каждая или калибра AWG 18).
• Подключение к системе сбора данных посредством цифровых сигналов требует
экранированной пары витых проводников (медных жил диаметром 0,75 мм
2
каждая или
калибра AWG 18).
• Подключение к защитному проводу/заземлению требует изолированного медного проводника
минимальным сечением 4 мм
2
(AWG 11).
Информация!
• Клемма защитного заземления и контакт GND соединителя может использоваться для
экранирования кабеля.
• Блок электроники имеет защиту от переполюсовки источника питания.
