Описание прибора
2
15
ALTOSONIC V12
www.krohne.com
10/2013 - 4002644001 - MA ALTOSONIC V12 R02 ru
2.2.2
Блок электроники
Корпус состоит из трех отсеков. В каждом из отсеков есть съемная крышка, которая обеспечивает
доступ внутрь для подключения наружной проводки, или для монтажа, или для замены
комплектующих.
Клеммный отсек
Отсек справа — это клеммный отсек, в котором находится только клеммная колодка с винтовыми
контактами. К клеммной колодке подключаются сигнальные провода, идущие от и к блоку
электроники. В этом отсеке могут быть подключены цепи от прочего (внешнего / вспомогательного)
оборудования.
Кабели могут входить в данный отсек через кабельные вводы, установленные в любом из трех
отверстий с резьбой М20 х 1,5.
Отсек источника питания / интерфейса RS485
Отсек слева используется для подключения питания к конвертеру сигналов. Эта плата также
оснащена двумя интерфейсными портами (RS485). В качестве дополнительной опции сюда же может
быть установлена диагностическая плата. Цепи от внешнего оборудования или от источника питания
подключаются при помощи винтов к клеммникам. Эти клеммники имеют непосредственное
соединение с соответствующими деталями в модулях блока электроники.
Кабели могут входить в данный отсек через кабельные вводы, установленные в любом из трех
отверстий с резьбой М20 х 1,5.
Отсек блока электроники
Отсек в передней части расходомера имеет лицевую крышку со стеклянным окном. В отсеке
расположен каркас несколькими печатными модулями. Эти модули выполняют следующие функции:
Опасность!
Измерительный преобразователь имеет разъем исполнения Ex-d (разъем,
3
),
соединяющийся с
разъемом Ex-d
4
,
который заканчивается коаксиальным кабелем
8
.
Штифт
5
на разъеме совмещается с пазом на разъеме Ex-d
2
,
тем самым обеспечивая
правильную полярность соединения. Крышка
6
,
навинченная на разъем Ex-d, соединяет и
закрепляет разъем, а сама крышка фиксируется на месте небольшим винтом (M2)
7
.
Измерительные преобразователи крепятся в корпусе расходомера с помощью гайки с
отверстием в центре
9
.
Двойное кольцевое уплотнение
1
предотвращает контакт между
окружающей средой и находящейся под давлением внутри трубы измеряемой средой.
P

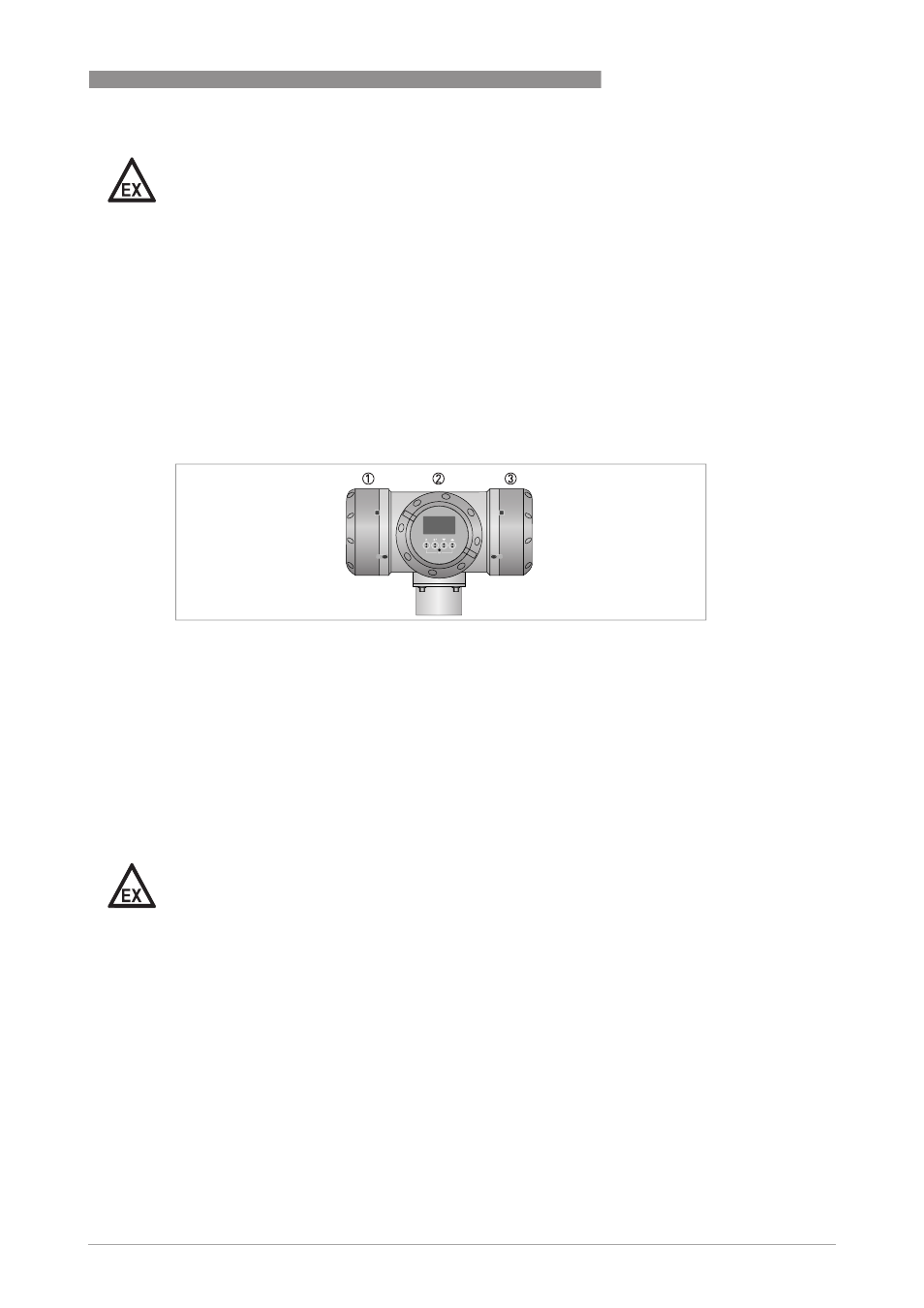

иcyнoк 2-4: Корпус конвертера сигналов
1 Источник питания / отсек RS485 / вспомогательная диагностическая плата
2 Отсек блока электроники
3 Клеммный отсек
Опасность!
Неиспользуемые отверстия должны быть закрыты сертифицированными по Ex d заглушками.
