Описание прибора
14
ALTOSONIC V12
www.krohne.com 10/2013 - 4002644001 - MA ALTOSONIC V12 R02 ru
Внутри корпуса устанавливается серия акустических измерительных преобразователей. Каждая
пара измерительных преобразователей образует акустический измерительный канал. Акустический
измерительный канал состоит из одной (прямой) хорды или двух (отражательных) хорд.
Хорды, расположенные в горизонтальной плоскости, используются для измерения расхода, а хорды,
расположенные в вертикальной плоскости, используются только для диагностики. Хорды, сдвинутые
относительно осевой линии расходомера, используют акустические зеркала для отражения
ультразвукового сигнала.Хорды, расположенные на осевой линии расходомера, отражают сигнал
непосредственно от стенок трубы. Прямые хорды не используют отражение сигнала и потому не
требуют акустических зеркал.
Измерительные преобразователи электрически соединены с блоком электроники при помощи
коаксиальных кабелей. Кабели защищены от воздействия механических воздействий и влаги.
Коаксиальные кабели входят в корпус блока электроники через его нижнюю опорную часть. В этой
части установлены взрывозащищенные (Ex d) сертифицированные кабельные вводы,
предохраняющие доступ внутрь корпуса.
С другой стороны коаксиальные кабели подключены к измерительным преобразователям (это
соединение также выполняется с помощью взрывозащищенного Ex d разъема).
2.2.1 Измерительные преобразователи
Акустические сигналы передаются и принимаются посредством ультразвуковых измерительных
преобразователей (сенсоров). Активная часть измерительного преобразователя представляет собой
небольшой диск из пьезоэлектрической керамики, распложенный в передней части преобразователя.
Он герметично вмонтирован в конструкцию, изготовленную из металлических элементов и
высококачественной эпоксидной смолы, или в титановый корпус. Передняя часть измерительного
преобразователя направлена в сторону измеряемой среды, скорость которой измеряется, что
приводит к максимально эффективной передаче и приему ультразвукового сигнала.

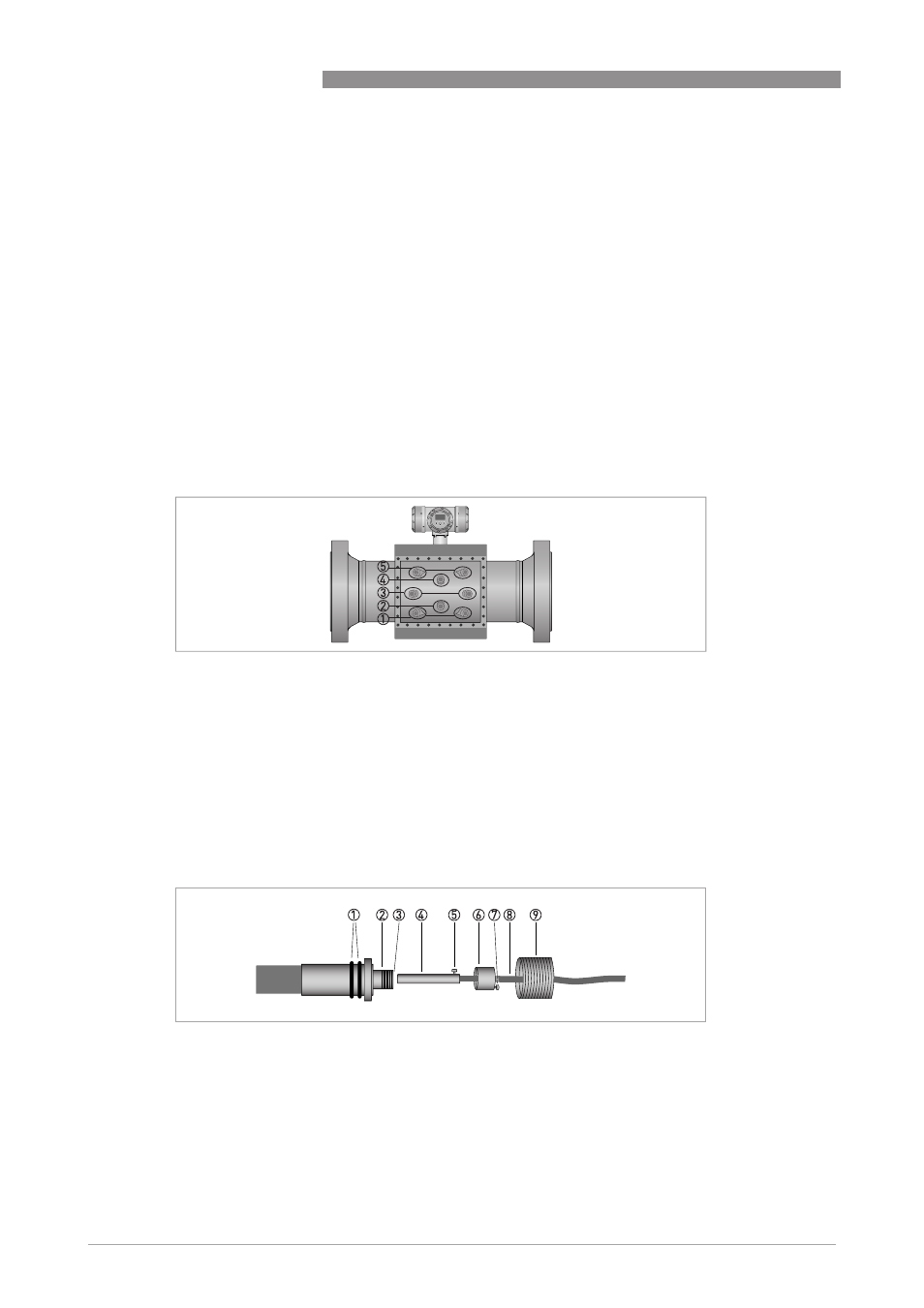

P иcyнoк 2-2: Местоположение датчиков и блока электроники
Сборка преобразователя
P иcyнoк 2-3: Конструкция датчика
1 Двойное уплотнительное кольцо
2 Паз в гнезде разъема
3 Ex-d разъем
4 Ex-d разъем
5 Штифт
6 Крышка
7 Фиксирующий винт М2
8 Коаксиальный провод
9 Гайка измерительного преобразователя
