3.5.5
Регулирующие клапаны
Без струевыпрямителя (AGA9, ISO 17089 и OIML R137 класс 1)

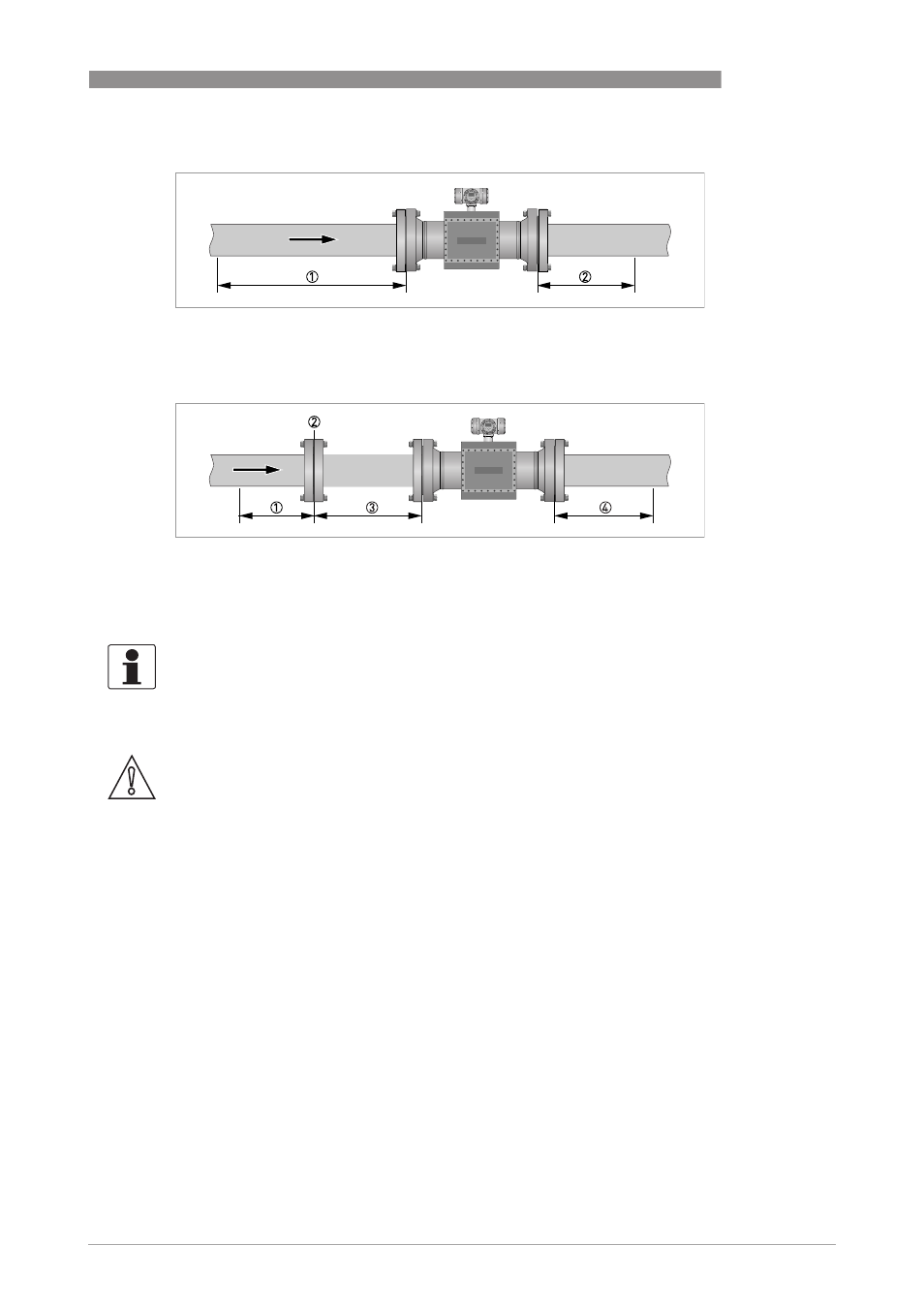

P иcyнoк 3-3: Необходимы прямые участки на входе и выходе
1 Входной прямой участок: 5 DN
2 Прямой участок после расходомера: 3 DN
Со струевыпрямителем
P иcyнoк 3-4: Необходимы прямые участки на входе и выходе
1 Входной участок до струевыпрямителя: 2 DN
2 Струевыпрямитель (перфорированная пластина)
3 Входной участок после струевыпрямителя: 3 DN
4 Прямой участок после расходомера: 3 DN
Информация!
Для получения рекомендаций по измерению расхода в двух направлениях свяжитесь с компанией
KROHNE.
Осторожно!
В некоторых условиях на работу ультразвукового расходомера может отрицательно влиять
шум (помехи), создаваемый регуляторами давления (PCV). Если частотный спектр шума,
создаваемого PCV, будет пересекаться с рабочей частотой ультразвуковых расходомеров и сила
шума в соотношении «сигнал — шум» будет такова, что это соотношение станет ниже
критического значения, ультразвуковой расходомер не сможет работать. Свяжитесь с
изготовителем для консультации, если регулятор давления с высоким значением отсечки будет
эксплуатироваться вблизи ультразвукового расходомера.
