Техническое обслуживание
8
85
ALTOSONIC V12
www.krohne.com
10/2013 - 4002644001 - MA ALTOSONIC V12 R02 ru

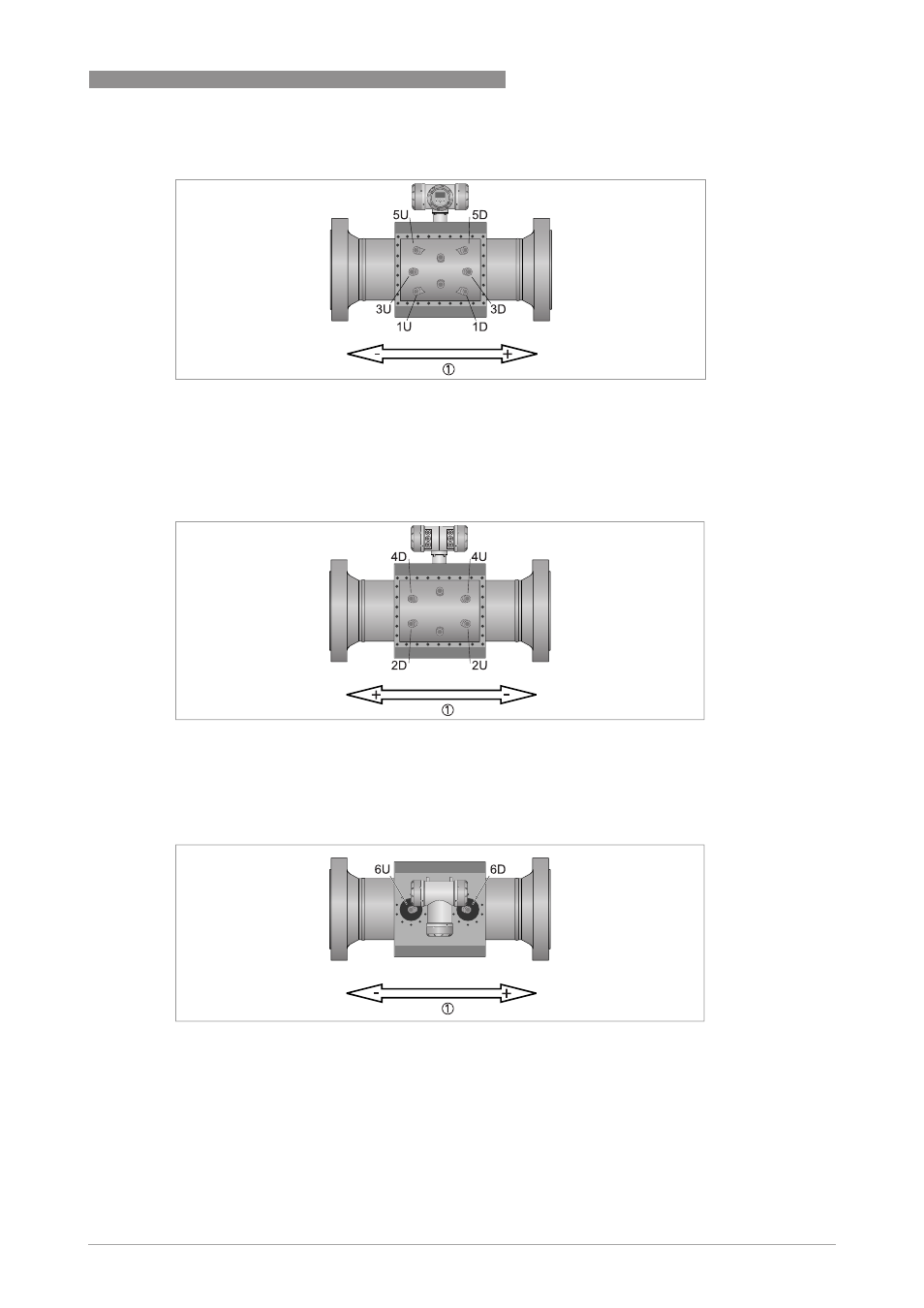

Четыре измерительных преобразователя (образующих два акустических канала) расположены в
задней части расходомера. Кодировка и местоположение этих измерительных преобразователей
представлены на рисунке ниже.
Два измерительных преобразователя расположены в верхней части расходомера. Кодировка и
местоположение этих измерительных преобразователей представлены на рисунке ниже.
P
иcyнoк 8-15: Преобразователи сигнала на передней стороне расходомера
P
иcyнoк 8-16: Преобразователи сигнала на задней стороне расходомера
P
иcyнoк 8-17: Преобразователи сигнала в верхней части расходомера
