3.5.6
Датчики давления и температуры
P

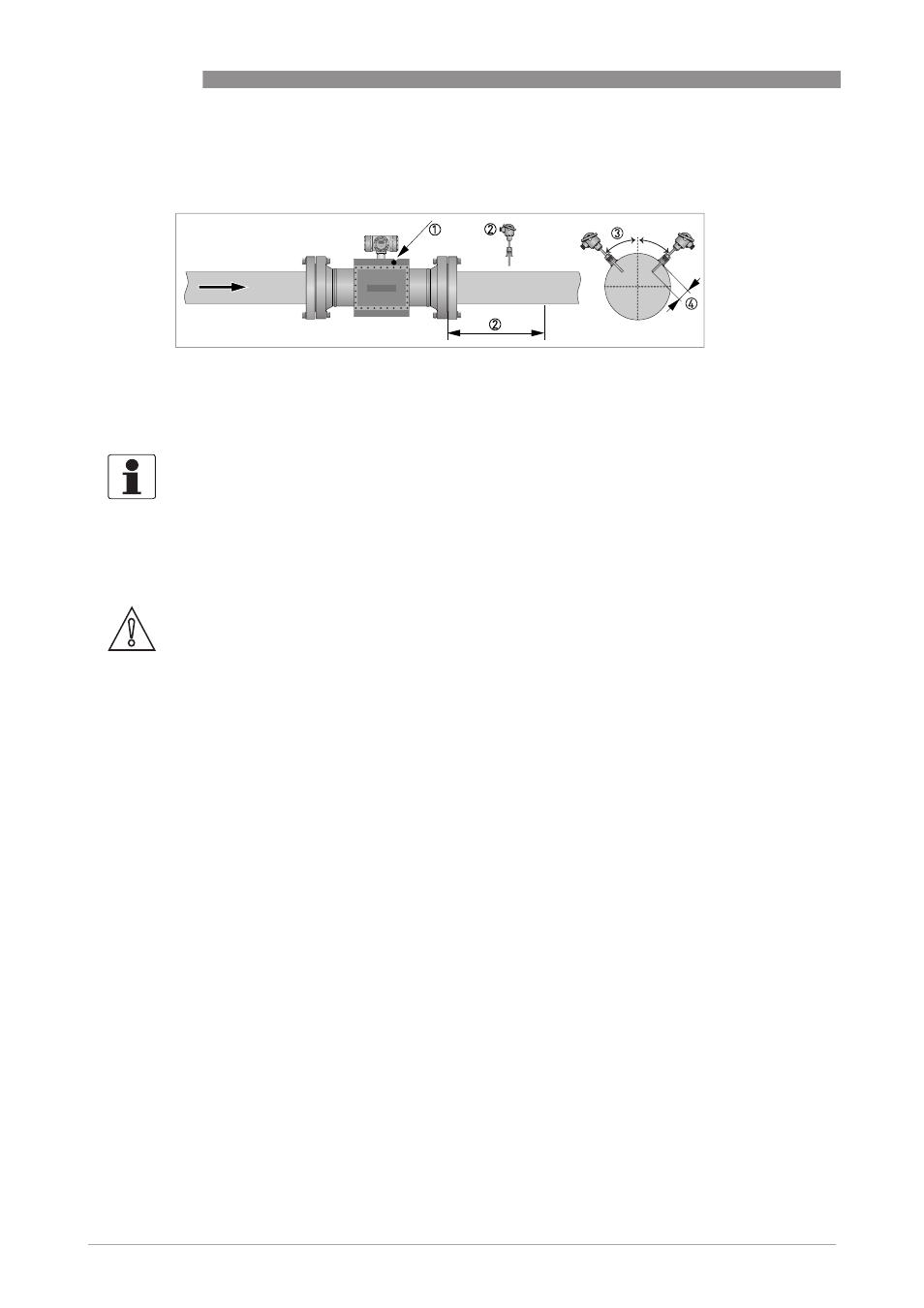

иcyнoк 3-5: Местоположение датчиков температуры и давления.
1 Подключите датчик давления к порту отбора давления.
2 Установите датчик температуры на выходном участке на дистанции 2…5 DN.
3 Датчик температуры установите под углом 45 градусов.
4 Глубина установки датчика температуры должна составлять от 0,1 до 0,33 от номинального диаметра трубопровода.
Информация!
• Подробнее об этом см. в ISO 17089.
• Используйте термометр сопротивления РТ 100 с защитным термокарманом и
преобразователем температуры. Лучше использовать конический термокарман, чтобы
избежать вибраций.
• Датчик давления подключайте к точке замера давления на корпусе расходомера с
использованием отсечного вентиля и / или вентильного блока.
Осторожно!
Используйте соответствующую заглушку или глухой фланец (и необходимые уплотнения),
чтобы заглушить порт отбора давления, или же к нему должна быть подключена импульсная
линия.
Импульсная линия датчика давления должна быть соответствующим образом закреплена во
избежание передачи вибраций, а также для того, чтобы вес импульсной линии не оказывал
влияния на порт отбора давления.
