• Закрепите клиновой адаптер с помощью 4 болтов М8 х 25 (класс 12,9) и шестигранного ключа
размером 6 мм. Необходимо помнить о правильном угле расположения адаптера.
• Далее переходят к шагу 6: Установка инструмента для извлечения преобразователя.
Круглая модель
• Поверните защитный колпачок из формальдегидной смолы справа налево (против часовой
стрелки) и снимите его с порта измерительного преобразователя.
• Подготовьте адаптер круглой формы: ослабьте болты (8 штук) при помощи 5-мм шестигранного
ключа (каждый болт поворачивают на 2 оборота против часовой стрелки).
• Поставьте адаптер так, чтобы его резьба вошла в резьбу на отверстии для измерительного
преобразователя. Может понадобиться нанести немного смазки (она должна быть подходящей
для нержавеющей стали). Заворачивайте адаптер против часовой стрелки настолько, насколько
это возможно.
• Затяните 8 болтов при помощи 5-мм шестигранного ключа.
Осторожно!
Прямоугольная клиновая пластина адаптера выпускается в двух модификациях. Для
расходомеров с номинальным диаметром 6 дюймов угол наклона должен составлять 18 градусов.
Для расходомеров с номинальным диаметром 8 дюймов и более угол наклона должен составлять
20
градусов.
Осторожно!
Проверьте, что на лицевой поверхности порта измерительного преобразователя нет
повреждений или царапин. Она должна быть гладкой и чистой, в противном случае продолжение
процедуры может привести к утечке газа.

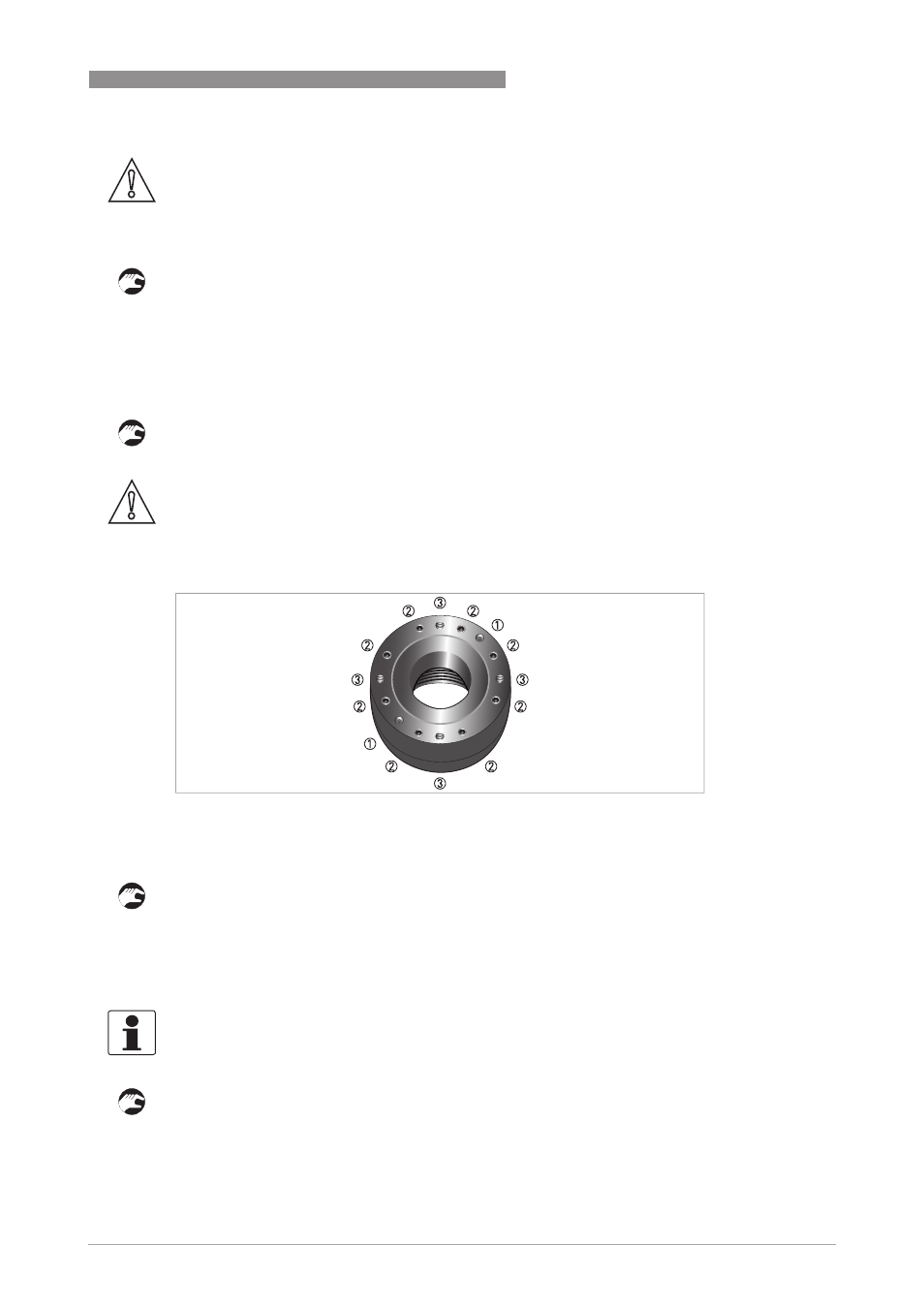

P иcyнoк 8-23: Круглая модель переходника измерительного преобразователя
1 Два болта M5 (не для использования пользователем)
2 Восемь болтов M6 для стягивания пластин вместе
3 Четыре резьбовых отверстия M8 для монтажа извлекающего устройства
Информация!
При этом зазор между пластинами будет примерно 1 мм.
