Электрический монтаж
28
ALTOSONIC V12
www.krohne.com 10/2013 - 4002644001 - MA ALTOSONIC V12 R02 ru
1 Откройте крышку корпуса.
2 Протяните подготовленный кабель через кабельный ввод и подключите соответствующие
проводники.
3 При необходимости подключите экран.
• Закройте крышку клеммного отсека.
• Закройте крышку корпуса.
4.3.1 Импульсный и частотный выход
По умолчанию первый цифровой вход / выход настроен как импульсный / частотный выход, частота
сигнала которого пропорциональна объемному расходу (фактический объем — при условиях
протекания процесса). Этому выходному сигналу можно назначить другую переменную, которая
будет им управлять (это задается в настройках параметров).
4.3.2 Выходы состояния
Следующие три цифровых входа / выхода по умолчанию настроены на формирование сигналов
состояния («недействительные данные», «сбой, ненадежные измерения» и «обратный поток»).
Однако можно запрограммировать функции этих выходов на отображение разного рода сигналов
тревоги или состояния. Один из выходов состояния может быть запрограммирован в качестве
второго импульсного выхода с той же частотой, что и первый импульсный выход, но с фазовым
сдвигом на 0, 90, 180 или 270 градусов.

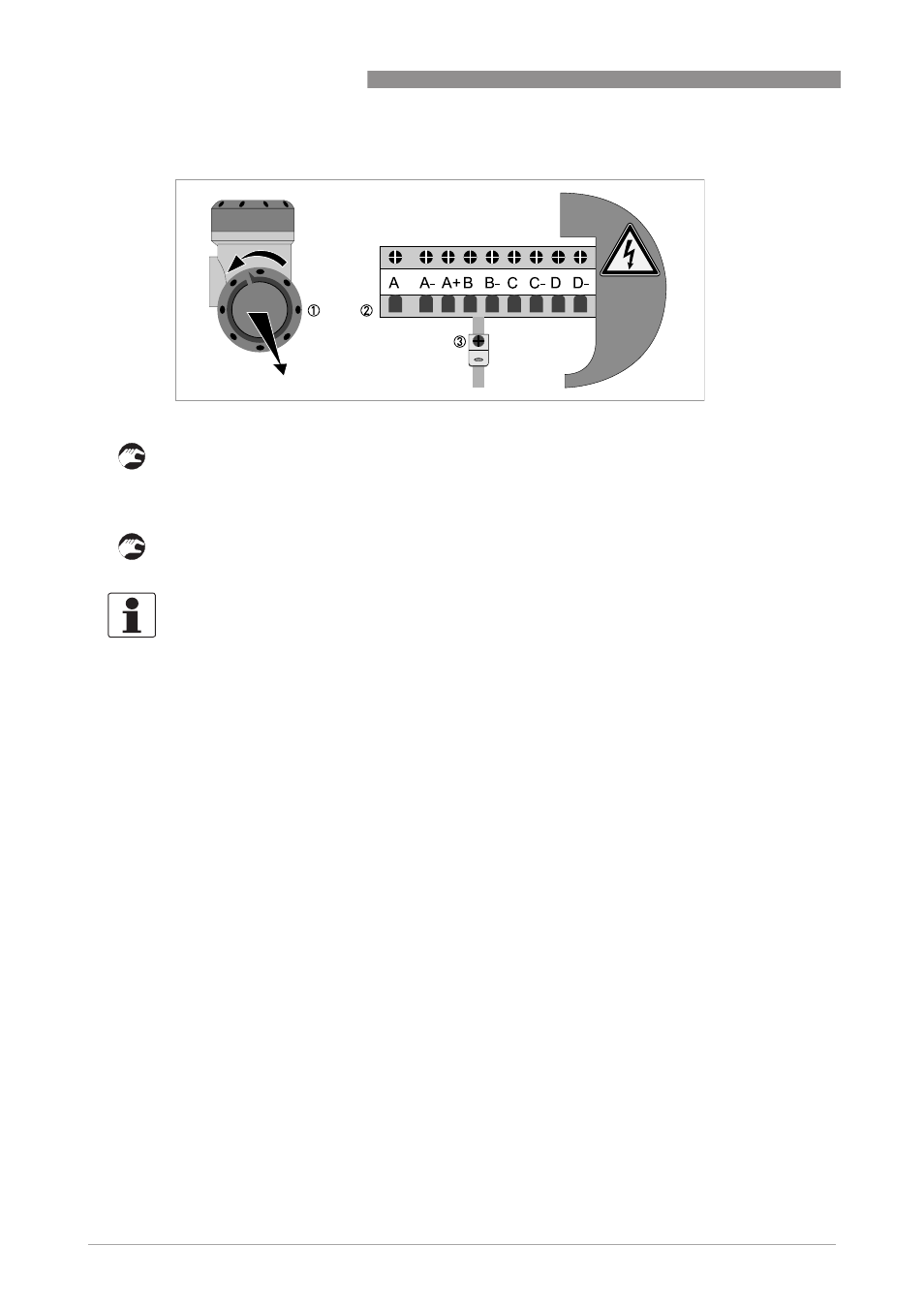

P иcyнoк 4-3: Клеммный отсек для входных и выходных сигналов конверторов полевого исполнения
Информация!
При каждом открытии крышки корпуса надлежит прочистить резьбу и нанести на нее смазку.
Применяйте только смазочные материалы, не содержащие смол и кислот.
Убедитесь в том, что прокладка корпуса установлена корректно, а также проверяйте ее на
наличие загрязнений и повреждений.
