8
Техническое обслуживание
90
ALTOSONIC V12
www.krohne.com
10/2013 - 4002644001 - MA ALTOSONIC V12 R02 ru
Шаг 6: Монтаж инструмента для извлечения преобразователя
• Зафиксируйте нижнюю часть инструмента (шаровой кран) на адаптере 4-мя болтами М8 х 130
(
класс 12,9) при помощи шестигранного ключа 6 мм. Проверьте состояние уплотнительной
кольцевой прокладки (размер 40,87 х 3,53 мм), при необходимости замените ее.
• Затяните болты М8 с соответствующим усилием при помощи шестигранного ключа 6 мм.
• Необходимо удостовериться в том, что шаровый кран открыт полностью.
• Определите положение адаптера внутри порта для измерительного преобразователя (глубину в
центре, до касания бронзовой гайки) при помощи линейки.
• Запомните и запишите это значение как «глубина».
• Измерьте положение торца шестиугольного элемента на основном валу относительно фланца
трубы.
• Запомните и запишите это значение, как «длина».
Информация!
При правильной и полной затяжке между двумя пластинами адаптера по-прежнему должен
оставаться зазор.
P

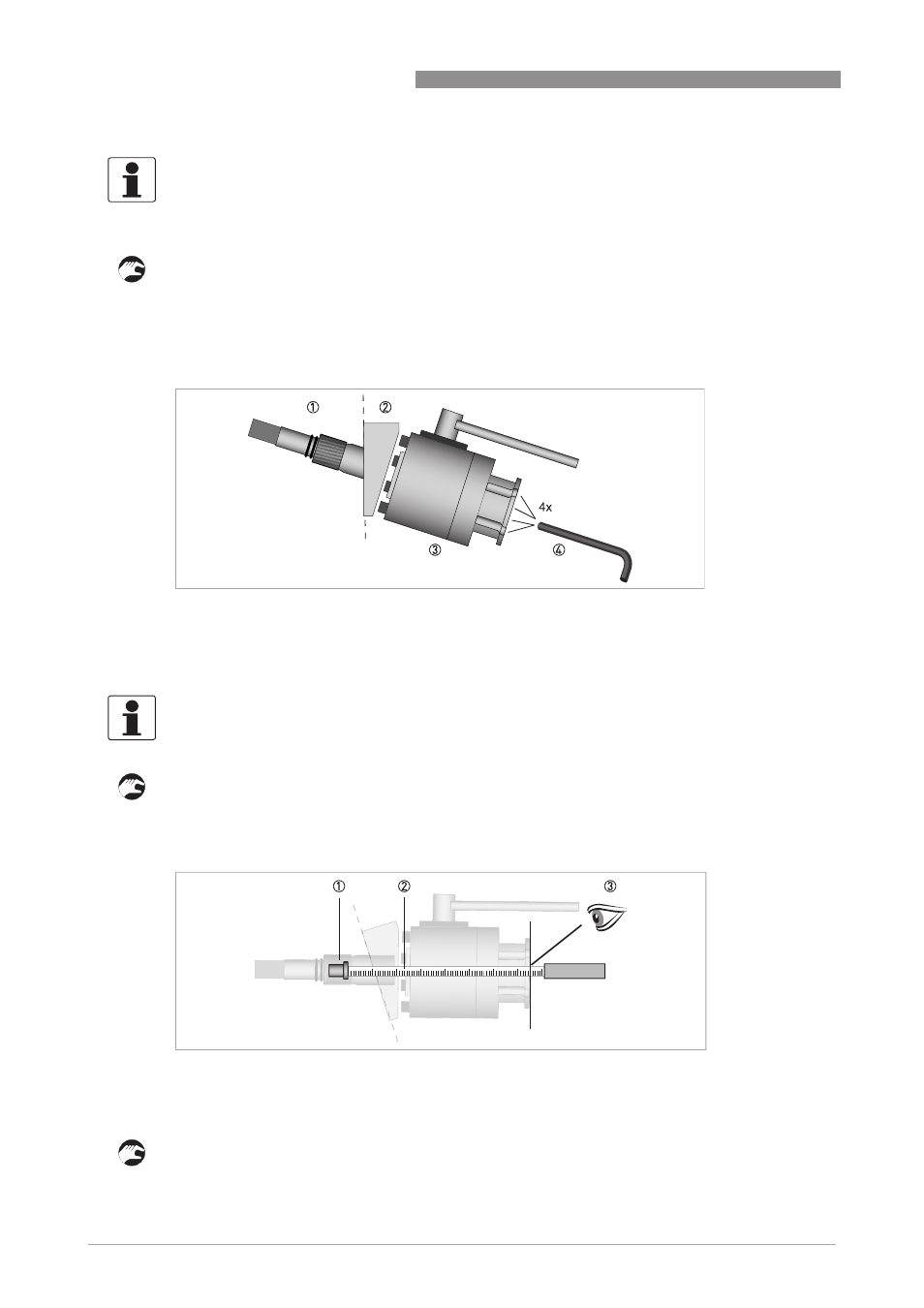

иcyнoк 8-24: Установите шаровой кран извлекающего устройства на расходомер.
1 Измерительный преобразователь, крепежная гайка и переходник измерительного преобразователя внутри расходомера
2 Клинообразная пластина переходника
3 Шаровой кран извлекающего устройства
4 Для затяжки болтов M8 x 130 используйте шестигранный ключ на 6 мм.
Информация!
На рисунке выше показан адаптер с клиновой пластиной. В зависимости от типа расходомера
адаптер может быть круглой формы.
P
иcyнoк 8-25: Измерьте глубину.
1 Бронзовая фиксирующая гайка
2 Вставьте линейку до бронзовой крепежной гайки.
3 Запишите глубину.
