Технические характеристики
9
103
ALTOSONIC V12
www.krohne.com 10/2013 - 4002644001 - MA ALTOSONIC V12 R02 ru
Вихри нарушают измерение скорости газа, так как тангенциальная составляющая скорости
добавляется к скорости, измеряемой вдоль хорды. Однако хорды можно расположить таким
образом, чтобы они компенсировали воздействие вихрей. Две хорды, проходящие в одной
плоскости, пересекают поток под противоположными по величине углами (крестовая схема). Эти
хорды дают в случае возникновения вихрей одинаковую по величине реакцию, но с
противоположным знаком.
Это позволяет обнулить воздействие вихрей путем добавления или за счет усреднения измеренной
по обеим хордам скорости. Акустический канал, выполненный в виде буквы V, т. е. с отражением
сигнала, работает точно так же. Измеренная скорость потока увеличивается за счет тангенциальной
составляющей вдоль одной из хорд и уменьшается вдоль второй на ту же величину.
9.4
Многоканальные ультразвуковые расходомеры
В ультразвуковой системе измерения скорость газа (измеренное значение) представляет собой
среднюю скорость, измеренную вдоль длины акустического канала. Ввиду того что профиль
скоростей газа по сечению трубы может быть неоднородным, эта скорость может не представлять в
достаточной мере среднюю скорость газа в сечении трубы. Чтобы добиться высокой точности,
расход измеряется по множеству измерительных хорд, пересекающих поток в различных плоскостях,
как показано на рисунке ниже.
Общий объемный расход вычисляется по алгоритму интегрирования с использованием результатов,
полученных на отдельных каналах.
Так как завихрения уже скомпенсированы для каждой отдельной плоскости измерения, метод
интегрирования делает расходомер в высшей степени нечувствительным к каким бы то ни было
искажениям профиля потока.
Средняя скорость звука представляет собой среднее значение скоростей звука, полученных
измерениями на разных хордах. Обычно эти значения весьма близки друг к другу.

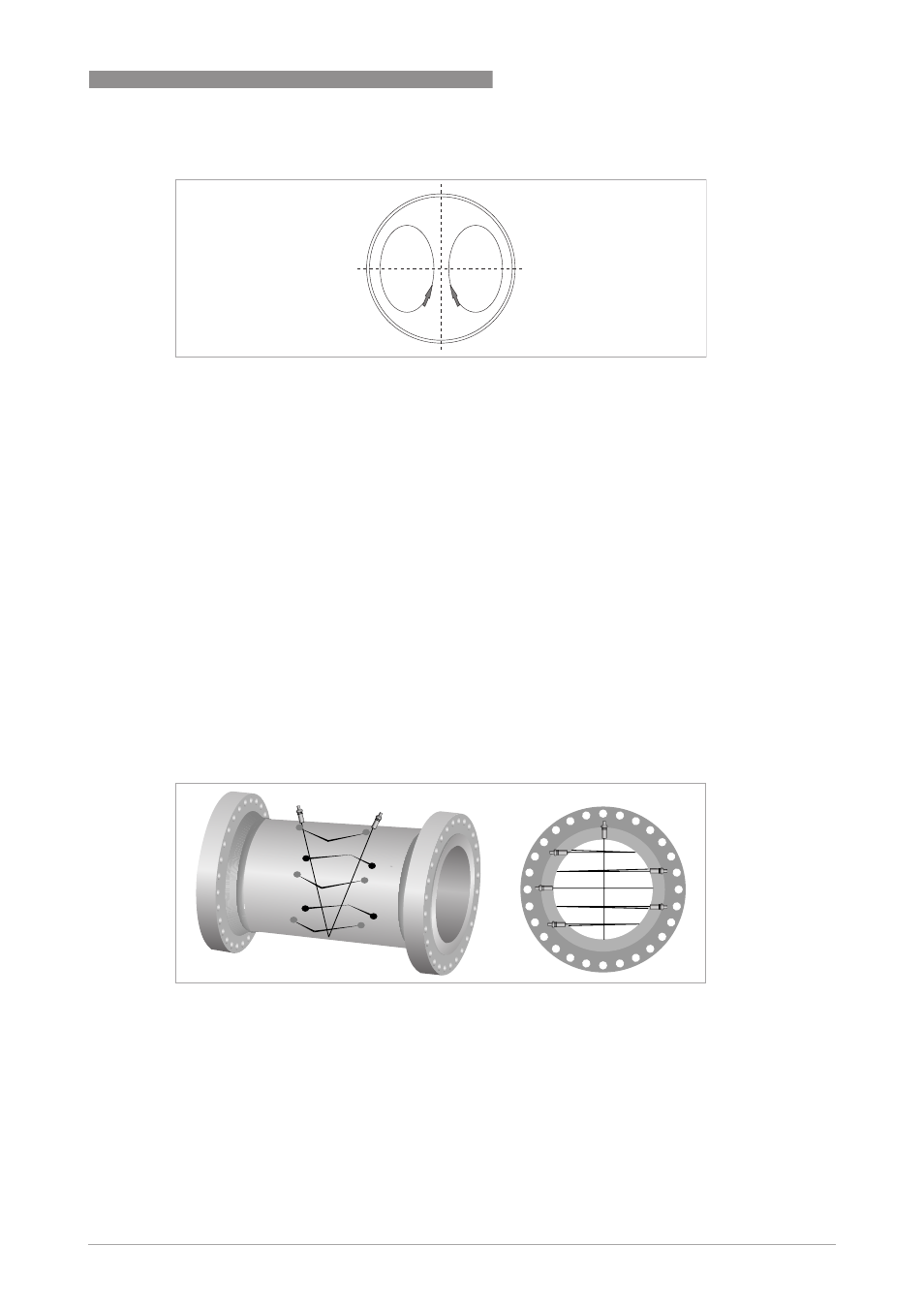

P иcyнoк 9-3: Схема вихревых возмущений после одного колена
P иcyнoк 9-4: Схема с несколькими акустическими каналами
