Техническое обслуживание
8
91
ALTOSONIC V12
www.krohne.com 10/2013 - 4002644001 - MA ALTOSONIC V12 R02 ru
• Необходимо удостовериться в том, что поворотная ручка зажимного устройства опущена, что
делает невозможным вращение регулировочного диска.
• Поверните ручку-колесо таким образом, чтобы «длина» стала равна «глубине» минус 35 мм.
• Поместите трубу на верхнюю часть шарового крана, при этом удлиненная часть трубы (диаметром
около 40 мм) должна пройти внутрь шарового крана. Нужно следить за тем, чтобы уплотнительная
кольцевая прокладка шарового клапана (размер 55,56 х 3,53 мм) была не повреждена;
поврежденную прокладку нужно заменить.
• Прикрепите трубу к шаровому крану при помощи обжимного устройства. Это устройство состоит из
двух частей, соединенных вместе 4 болтами М8 х 20 мм (нужно использовать только болты класса
12,9).
При правильном расположении и затяжке: на противоположных сторонах, там, где
соединяются обе половины, должны оставаться зазоры одинаковой величины, примерно по 3 мм.

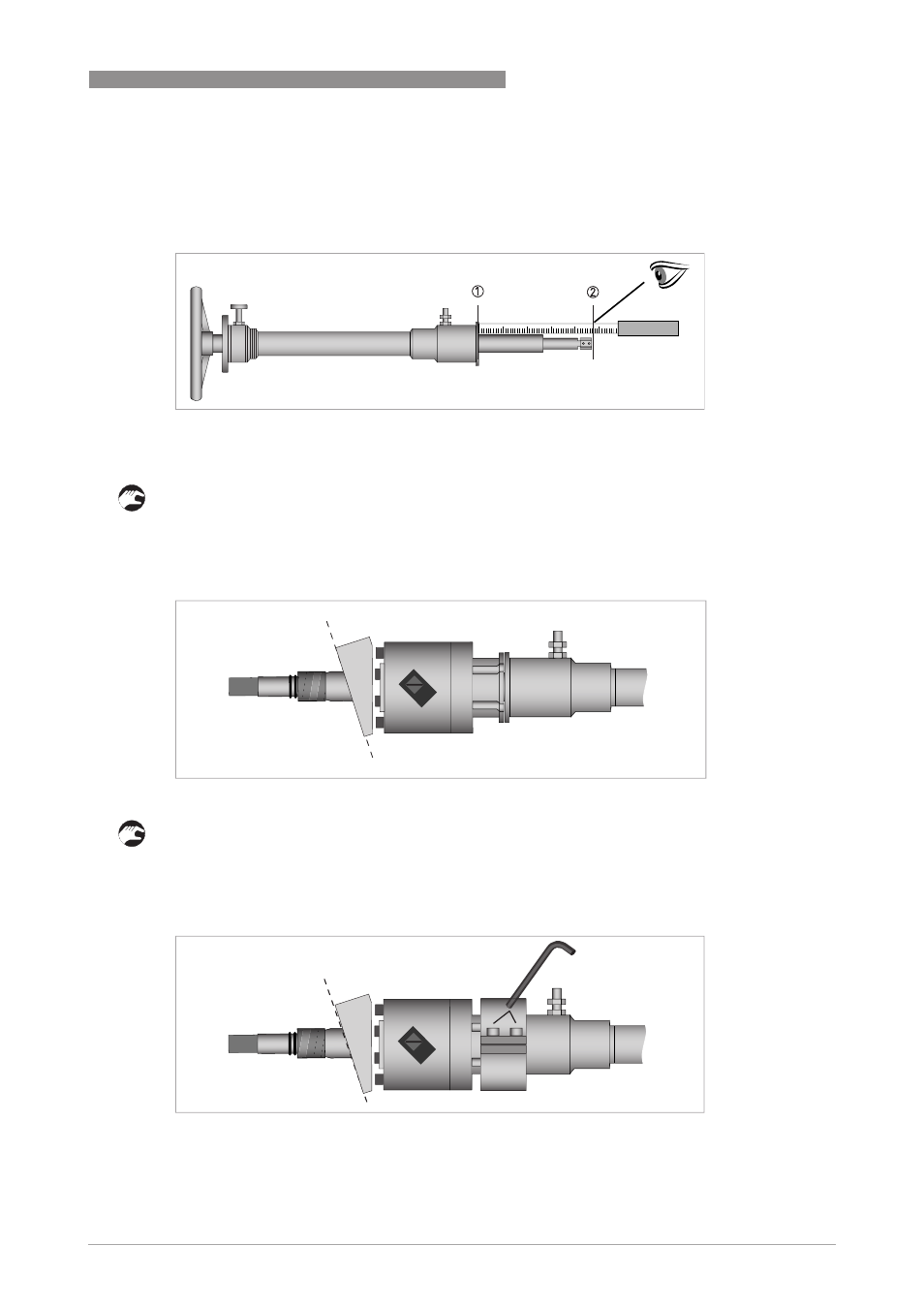

P иcyнoк 8-26: Измерьте длину.
1 Расположите линейку до фланца трубы.
2 Определите длину до конца шестигранника.
P иcyнoк 8-27: Установите трубу в шаровой кран.
P иcyнoк 8-28: Зажимное устройство
