3
Монтаж
22
ALTOSONIC V12
www.krohne.com 10/2013 - 4002644001 - MA ALTOSONIC V12 R02 ru
соответствовать монтажной длине расходомера с учетом толщины прокладок. При этом расстояние
между фланцами должно быть таким, чтобы не пришлось прикладывать дополнительные усилия для
затяжки болтов при уплотнении технологических присоединений.
Расстояние между фланцами трубопровода также не должно быть слишком малым, чтобы не
пришлось прикладывать дополнительные усилия при установке уплотнительных прокладок.
При затяжке болтовых соединений нужно при необходимости использовать смазку,
соответствующую используемым материалам и действующим стандартам.
При затяжке болтовых соединений нужно прилагать момент вращения, соответствующий
используемым материалам и действующим стандартам.
3.5.2 Диаметр и длина трубопроводов
Убедитесь в том, что внутренний диаметр трубопроводов до и после расходомера отвечает
указанному диаметру соединений ультразвукового расходомера с расхождением не более чем на
1 %.
Если внутренние диаметры расходятся более чем на 1 %, необходимо обратиться в компанию
KROHNE.
3.5.3 Струевыпрямители
Хотя расходомер — это очень точный прибор, перед ним может быть струевыпрямитель, чтобы
свести неопределенность измерения к минимуму, в частности, когда есть основания ожидать
значительного искажения профиля скоростей или когда критически важным является наличие
достаточного пространства для установки расходомера. При использовании струевыпрямителя
общая длина входного участка может быть сокращена всего до 5 условных диаметров: 2 условных
диаметра перед струевыпрямителем и 3 условных диаметра между струевыпрямителем и
расходомером.
3.5.4 Входной и выходной участки при измерении расхода в одном направлении
Информация!
• Предпочтительная модель струевыпрямителя — это перфорированная пластина. Не
рекомендуется использовать в качестве струевыпрямителя пучок труб.
• При использовании струевыпрямителя настоятельно рекомендуется использовать тот же
самый струевыпрямитель и ту же конфигурацию входного участка при калибровке
расходомера (см. подробнее в ISO17089 или в AGA-9).
Без струевыпрямителя (OIML R137 класс 0,5)

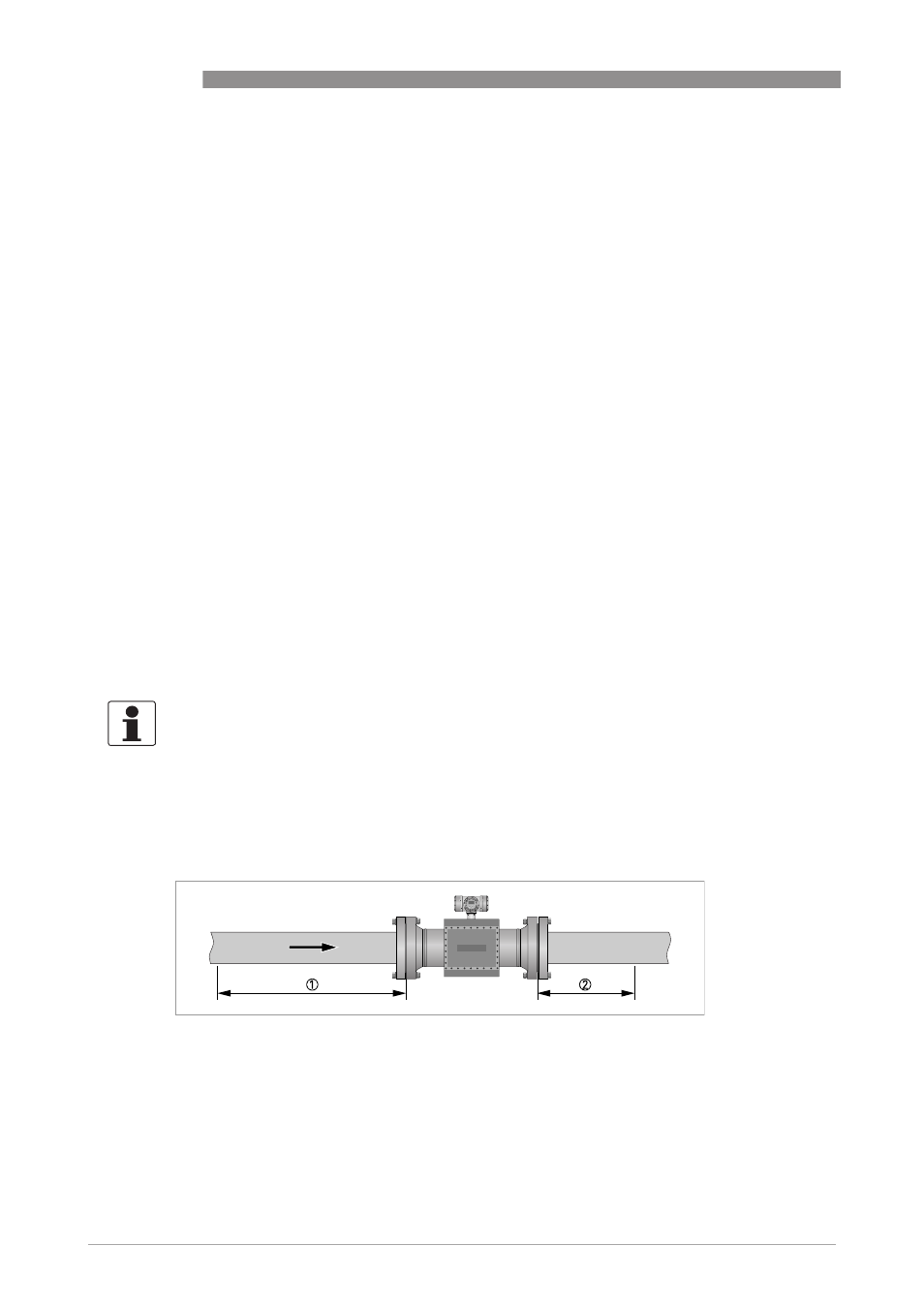

P иcyнoк 3-2: Необходимы прямые участки на входе и выходе
1 Входной прямой участок: 10 DN
2 Прямой участок после расходомера: 3 DN
