9
Технические характеристики
102
ALTOSONIC V12
www.krohne.com 10/2013 - 4002644001 - MA ALTOSONIC V12 R02 ru

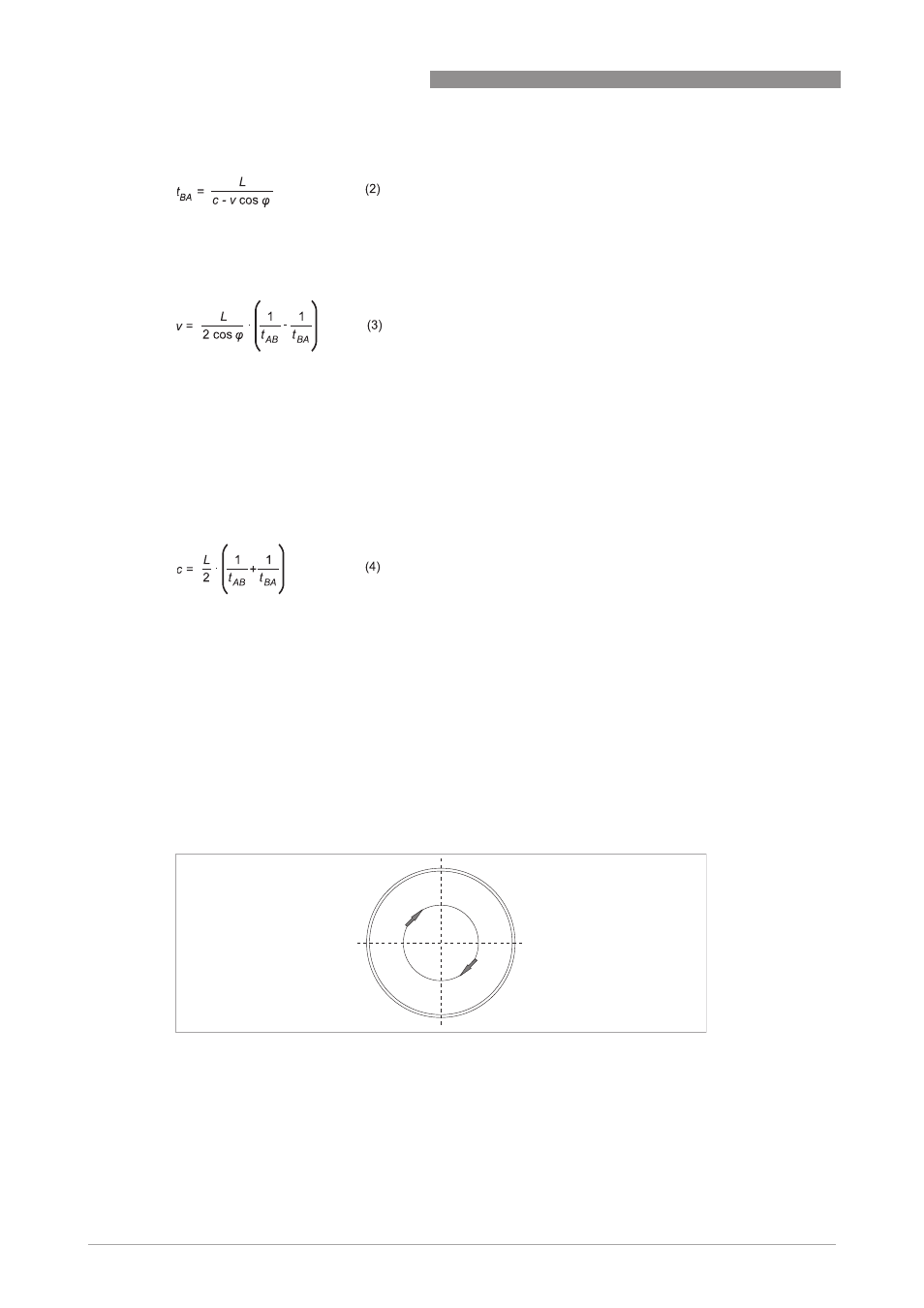

Скорость газа выводится из формулы (1) и формулы (2) и составляет:
Важным свойством данного метода является то, что расчетная скорость газа не зависит от скорости
распространения звука в нем или от свойств газа в целом. Скорость газа рассчитывается только как
функция измеренных временных промежутков t
AB
и t
BA
, а также длины хорды и угла пересечения
хорды с осью трубы, которые нам известны из конструкции расходомера.
В качестве дополнительного удобства формулы (1) и (2) позволяют рассчитать скорость
распространения звука в газе:
Это дает нам измеренное значение скорости звука в среде, что используется для диагностических
целей, а также может сравниваться с данными из других источников.
9.3
Компенсация завихрений потока
В некоторых точках внутри трубы вектор местной скорости газа может быть не параллелен оси
трубы. Это может быть следствием того, что в потоке возникают так называемые завихрения. Они
часто случаются, если газовые массы в трубе вращаются по мере продвижения. В качестве примера
ниже показано распределение профиля скоростей после двойного выступающего в другой плоскости
колена на трубе.
Другое характерное распределение профиля скоростей, возникающее чаще всего после единичного
колена или изгиба трубы, показано на рисунке ниже. Видно, что сразу же за изгибом поток газа
разбивается на два вихря, вращающихся в противоположные стороны.
P иcyнoк 9-2: Схема вихревых возмущений в потоке после двойного выступающего в другой плоскости колена на трубе.
