Техническое обслуживание
8
87
ALTOSONIC V12
www.krohne.com 10/2013 - 4002644001 - MA ALTOSONIC V12 R02 ru
Шаг 3: Тестирование дефектного преобразователя
Электронный измерительный инструмент не входит в комплект поставки. В этом качестве можно
использовать любой прибор, способный измерять емкость в диапазоне от 0,1 до 1,0 нФ и
сопротивление в диапазоне 1 МОм... 20 ГОм. Такие приборы весьма обычны и предполагается, что
они имеются в наличии.
• Подключите коаксиальный кабель к измерительному преобразователю.
• Измерьте электрическую емкость преобразователя. Это значение должно составлять 0,32...
0,34 нФ.
• Измерьте электрическое сопротивление измерительного преобразователя. Это значение должно
превышать 10 МОм (обычно оно составляет 1 ГОм).
• Отключите кабель.
Шаг 4: Установка на место адаптера измерительного преобразователя
• Установите адаптер измерительного преобразователя таким образом, чтобы он (частично) вошел
в контакт с крепежной гайкой преобразователя.
• Поверните адаптер измерительного преобразователя вместе с крепежной гайкой преобразователя
справа налево (против часовой стрелки) не более чем на одни оборот, чтобы штифт внутри
адаптера вошел в паз на удлиненном участке с резьбой М10 в верхней части измерительного
преобразователя.
Информация!
Перед тем как приступать к замене измерительного преобразователя, необходимо все
тщательно проверить и удостовериться в том, какой именно преобразователь подлежит
замене. В качестве первого шага следует воспользоваться средствами диагностики для
проверки рабочих показателей газового расходомера. В сомнительных случаях необходимо
проконсультироваться с местной службой технической поддержки завода-изготовителя.
Учтите, что измерительные преобразователи, принадлежащие к одному и тому же
акустическому каналу, всегда работают парами. Следовательно, применение средств
диагностики не позволяет четко установить, какой именно преобразователь из данной пары
нуждается в замене.
Второй шаг заключается в проверке электрической емкости и сопротивления подозреваемого
измерительных преобразователей, чтобы выявить дефектный преобразователь в данном
акустическом канале. Если наблюдается низкое значение сопротивления или емкости,
отклоняющееся от технических характеристик, это может служить хорошим критерием при
определении дефектного акустического преобразователя.

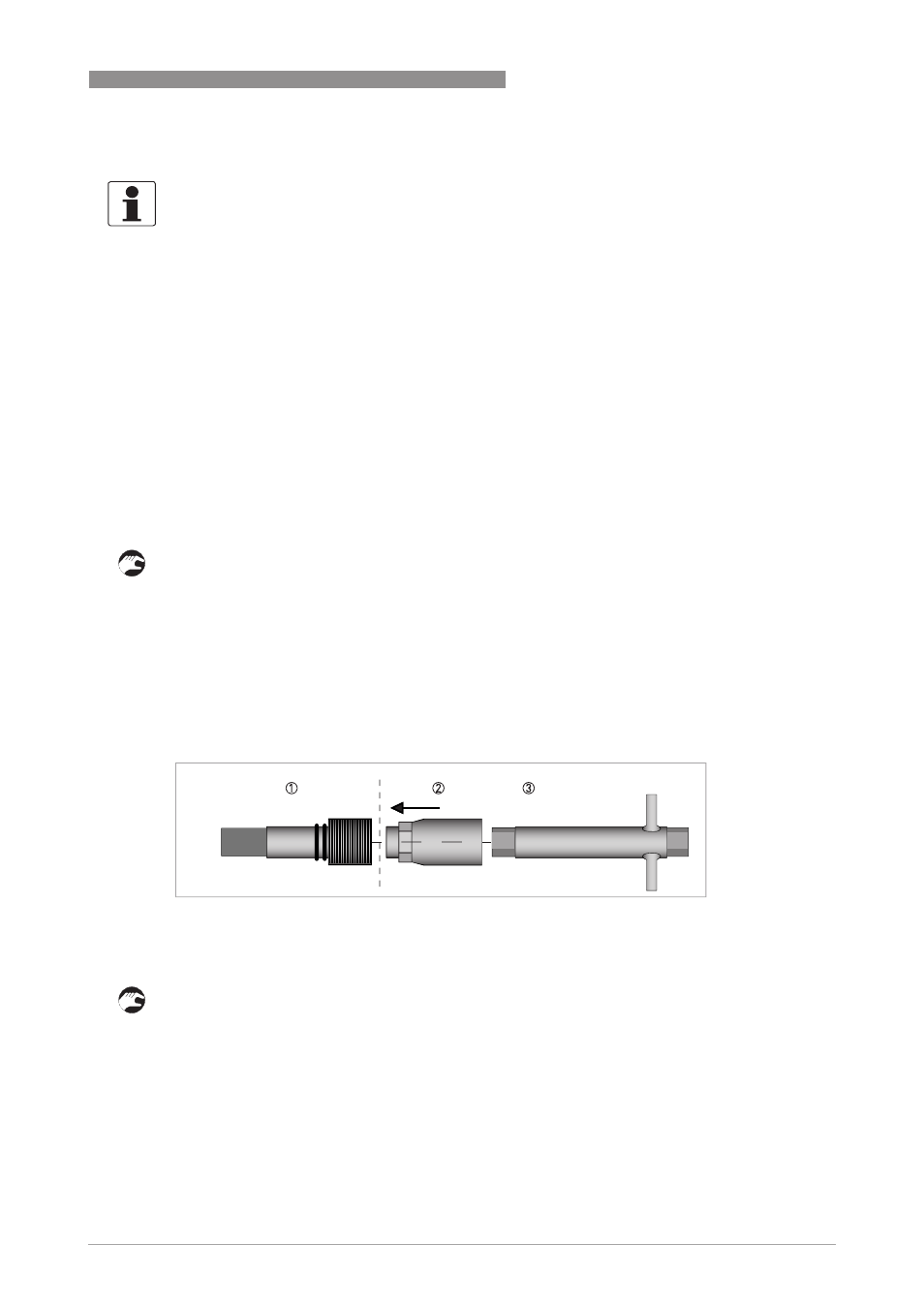

P иcyнoк 8-20: Установите переходник измерительного преобразователя.
1 Измерительный преобразователь и крепежная гайка внутри расходомера
2 Переходник измерительного преобразователя
3 Гаечный ключ
