9.1
Принцип измерения
Ультразвуковой газовый расходомер работает по принципу измерения транзитного времени
прохождения ультразвуковой волны. Скорость движения газа определяется на основании измерения
разницы прохождения акустического сигнала по потоку и против потока.
Траектория движения звуковой волны называется акустическим каналом. Хорда — это прямой путь,
пересекающий измерительную трубу от одной стенки до другой. Благодаря отражению акустический
канал состоит из двух или более хорд. Название прибора ALTOSONIC V12 относится к его
конструкции, в которой 12 хорд составляют 6 акустических каналов.
9.2
Принцип измерения транзитного времени
На участке трубы два измерительных преобразователя (А и В) создают акустический канал, который
на рисунке выше представляет собой единичную хорду. Эта хорда представляет собой расстояние
между преобразователями А и В и имеет длину L. Хорда пересекается с осевой линией трубы под
углом
ϕ.
Оба преобразователя способны как излучать, так и принимать ультразвуковой сигнал. Сначала один
из них работает передатчиком, а второй приемником, а потом наоборот. На время прохождения
ультразвукового сигнала вдоль измерительной хорды влияет скорость газового потока (v). Если
скорость газа равна нулю, то время прохождения сигнала от преобразователя А к В точно такое же,
как от преобразователя В к А, и определяется скоростью звука в газе.
Когда газ движется со скоростью v, при условии, что с — это скорость звука в газе, получаем:
v.cos(
ϕ) — компонент скорости в направлении измерительной хорды.
Этот компонент увеличивает или уменьшает время прохождения (время пролета звуковой волны) по
мере ее движения от одного измерительного преобразователя к другому. Время распространения
волны от преобразователя А к преобразователю В (t
AB
)
составляет:
При движении в обратном направлении, от В к А, время прохождения составляет (t
BA
):
P

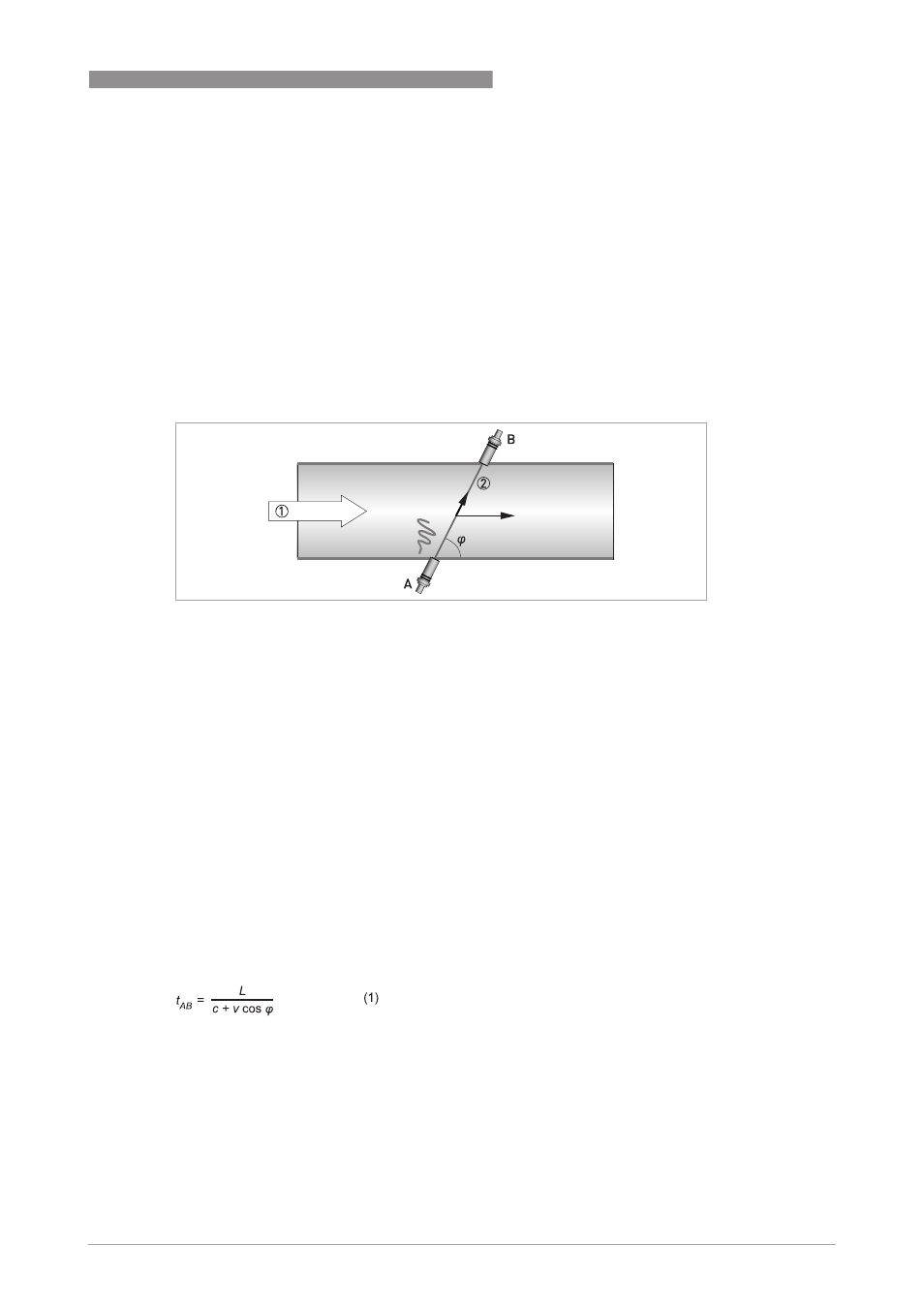

иcyнoк 9-1: Принцип измерения времени прохождения
1 Направление движения газа
2 Компонент скорости в направлении измерительной хорды.
