Электрический монтаж
4
27
ALTOSONIC V12
www.krohne.com
10/2013 - 4002644001 - MA ALTOSONIC V12 R02 ru
4.3
Цифровые входы / выходы
• Цифровые выходы представляют собой пассивные выходы с открытым коллектором,
гальванически изолированные друг от друга и от сети питания. Для использования этих выходов
необходим внешний источник напряжения и токоограничивающие резисторы (источник питания
NEC
класса 2 (макс. 100 ВА, 24 В постоянного тока, IEC 61010-1, статьи 6.3.1 и 6.3.2)).
• При частотах более 100 Гц необходимо использовать экранированные кабели для снижения
уровня электрических помех и излучений (ЭМС).
• Клемма А+ не используется.
Внимание!
1.
Для предотвращения несанкционированного или случайного открывания или снятия крышек
каждая из них снабжена блокировочным устройством. Прежде чем можно будет повернуть
крышку (против часовой стрелки) и открыть ее, нужно освободить блокировочное устройство,
пользуясь шестигранным ключом 2,5 мм.
2.
Нижняя часть корпуса конвертера сигналов обеспечивает возможность заземления и должна
быть подключена к ближайшему контуру защитного заземления.
3.
Открывать корпус конвертера сигналов разрешается только спустя одну минуту после
отключения питания и только при условии проверки отсутствия риска из-за наличия
потенциально взрывоопасного газа в атмосфере.
P

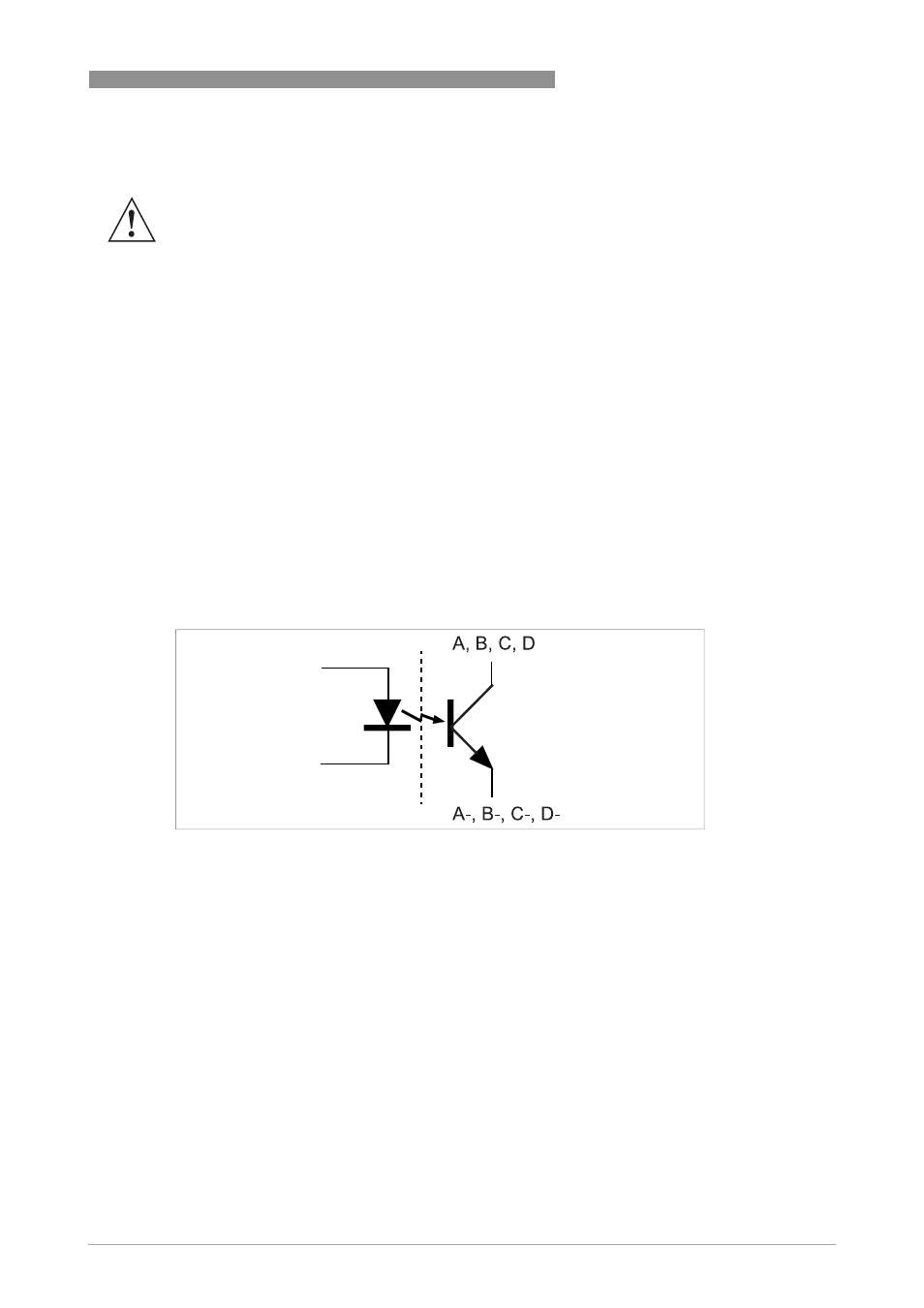

иcyнoк 4-2: Цифровой вход / выход с транзистором типа NPN
