Электрический монтаж
4
31
ALTOSONIC V12
www.krohne.com 10/2013 - 4002644001 - MA ALTOSONIC V12 R02 ru
4.6
Прокладка кабелей
Рекомендуется использовать экранированные кабели с витой парой для подключения питания,
последовательных выходов и сигналов состояния. Экран может использоваться для подключения к
клемме заземления.
Зависмость длины кабеля питания от его диаметра

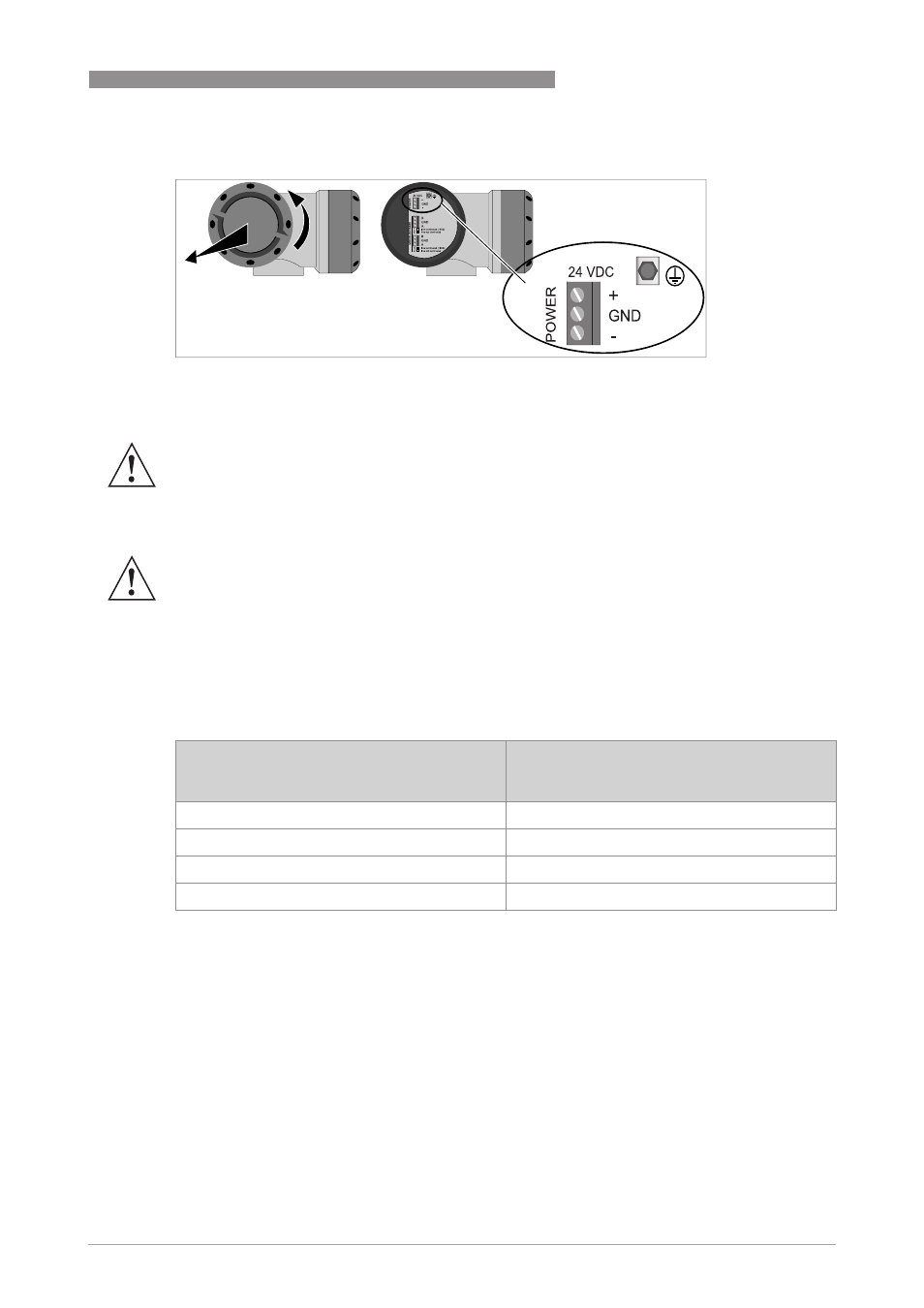

P иcyнoк 4-6: Местоположение цепей для подключения питания
Внимание!
• Все неиспользуемые кабельные вводы нужно закрыть взрывобезопасной заглушкой!
• Все кабели должны быть рассчитаны на работу при температуре по меньшей мере 65 °С. В
случае если температура в технологическом процессе превышает 65 °С, кабели должны быть
рассчитаны на работу при температуре, как минимум равной максимальной технологической.
Внимание!
В зависимости от модели используемых кабельных вводов, внешний диаметр кабеля должен быть
от 6,5 до 14 мм. Неиспользуемые кабельные вводы должны быть заменены сертифицированными
заглушками исполнения "Ex d".
Длина кабеля между источником питания и
расходомером
[
м]
Требуемое минимальное сечение медной жилы
7070
2 x 0,5 мм 2
(AWG 20)
100
2 x 0,75 мм 2
(AWG 18)
200
2 x 1,5 мм 2
(AWG 15)
400 2 x 4 мм 2 (AWG 11)
