Руководство пользователя
29. Конфигурация DHCP
221
www.qtech.ru

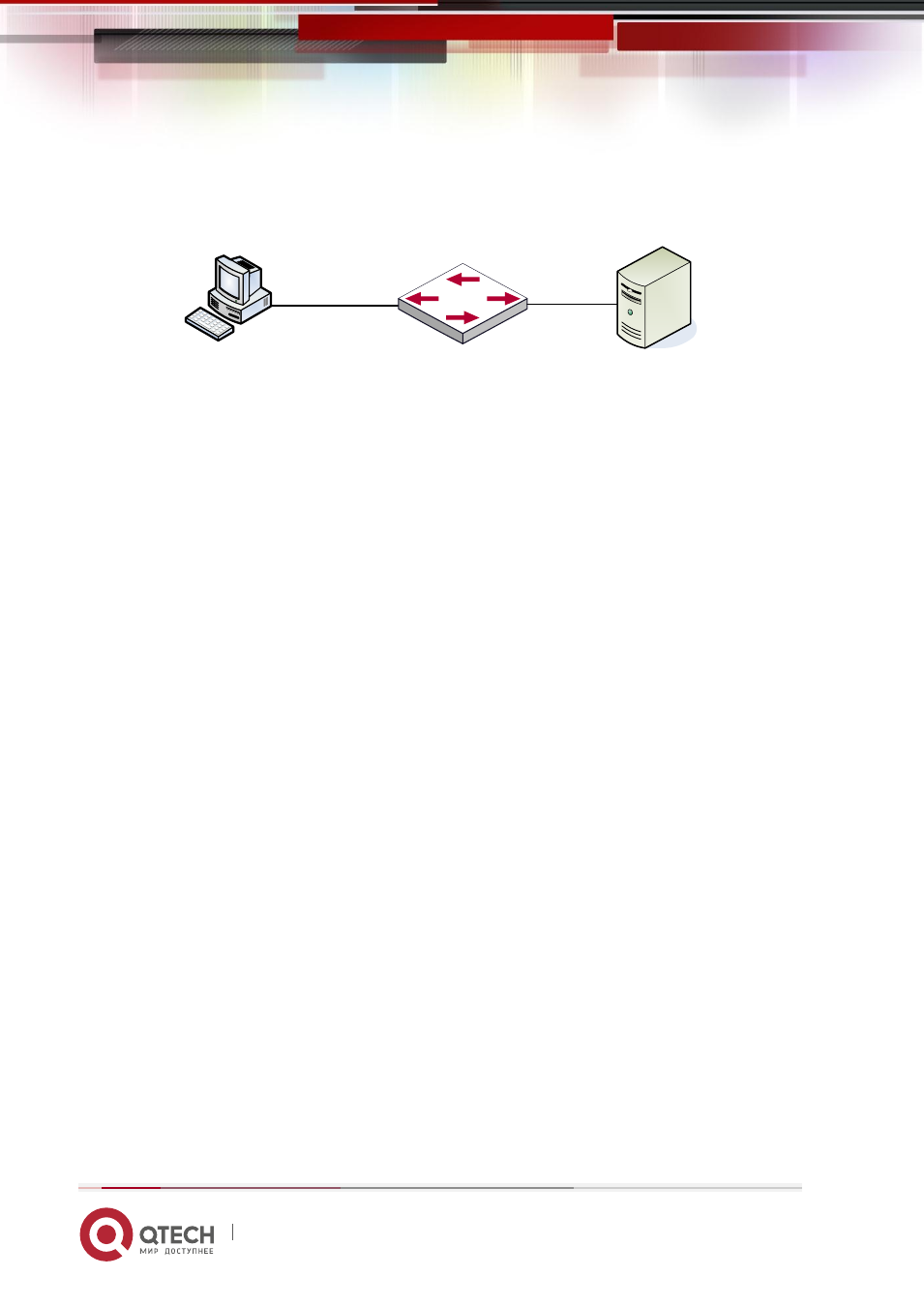

DHCP
ретранслятор
DHCP Client
Ethernet 1/2
Ethernet 1/3
DHCP Server
Как показано на рисунке, клиент получает адрес через DHCP ретранслятор. Коммутатор
является устройством второго уровня доступа с включенным DHCP-ретранслятором и
опцией 82. Ethernet1/2 является портом доступа, включенным в VLAN3, Ethernet1/3
является транковым портом, соединненым с DHCP сервером, адрес которого
192.168.40.199. На коммутаторе создаются vlan 1 и интерфейс vlan 1, настраивается IP
адрес 192.168.40.50. Адрес DHCP-ретранслятора настраивается 192.168.40.199, и vlan3
настраивается как sub-vlan vlan1.
Конфигурация:
switch(config)#vlan 1
switch(config)#vlan 3
switch(config)#interface ethernet 1/2
Switch(Config-If-Ethernet1/2)#switchport access vlan 3
switch(config)#interface ethernet 1/3
Switch(Config-If-Ethernet1/2)#switchport mode trunk
switch(config)#service dhcp
switch(config)#ip forward-protocol udp bootps
switch(config)#ip dhcp relay information option
switch(config)#ip dhcp relay share-vlan 1 sub-vlan 3
switch(config-if-vlan1)#ip address 192.168.40.50 255.255.255.0
switch(config-if-vlan1)#ip helper-address 192.168.40.199
29.5 Поиск неисправностей DHCP
Если DHCP клиенты не получают IP адреса и другие параметры сети, после проверки
кабелей и клиентского оборудования, следует выполнить следующее:
Проверьте, запущен ли DHCP сервер, запустите его, если он не запущен. Если DHCP
клиенты и серверы находятся не в одной физической сети, проверьте, имеет ли
маршрутизатор, отвечающий за пересылку DHCP пакетов, функцию DHCP ретранслятора.
Если на промежуточном маршрутизаторе нет функции DHCP ретранслятора,
рекомендуется заменить этот роутер или обновить его ПО.
