Руководство пользователя
18. Настройка виртуальных локальных сетей - VLAN
136
www.qtech.ru
3. Конфигурирование условий сброса пакета, если проверка трансляции VLANа прошла
неуспешно
4. Просмотр конфигурации соответствий трансляции VLANа
18.4.3 Типовое применение трансляции VLАNов
Сценарий:
Пограничные узлы PE1 и PE2 интернет-провайдера поддерживают VLAN данных 20
между CE1 и CE2 из клиентской сети через VLAN 3. Порт 1 PE1 Подключен к CE1, порт 10
подключен к публичной сети, порт 1 PE2 подключен к CE2, порт 10 подключен к
публичной сети.
Транковое
соединение
Транковое
соединение
Транковое
соединение
Клиентские
сети2
Клиентские
сети1
CE1
CE2
PE1
P
PE2
Магистраль
На входном порту происходит
трансляция VLAN20 в VLAN3 ,
выходная трансляция VLAN3 в
VLAN20
осуществляется на PE
На клиентском транковом
порту VLAN200-300
На клиентском транковом
порту VLAN20
Транковое
соединение
На входном порту происходит
трансляция VLAN20 в VLAN3 ,
выходная трансляция VLAN3 в
VLAN20
осуществляется на PE

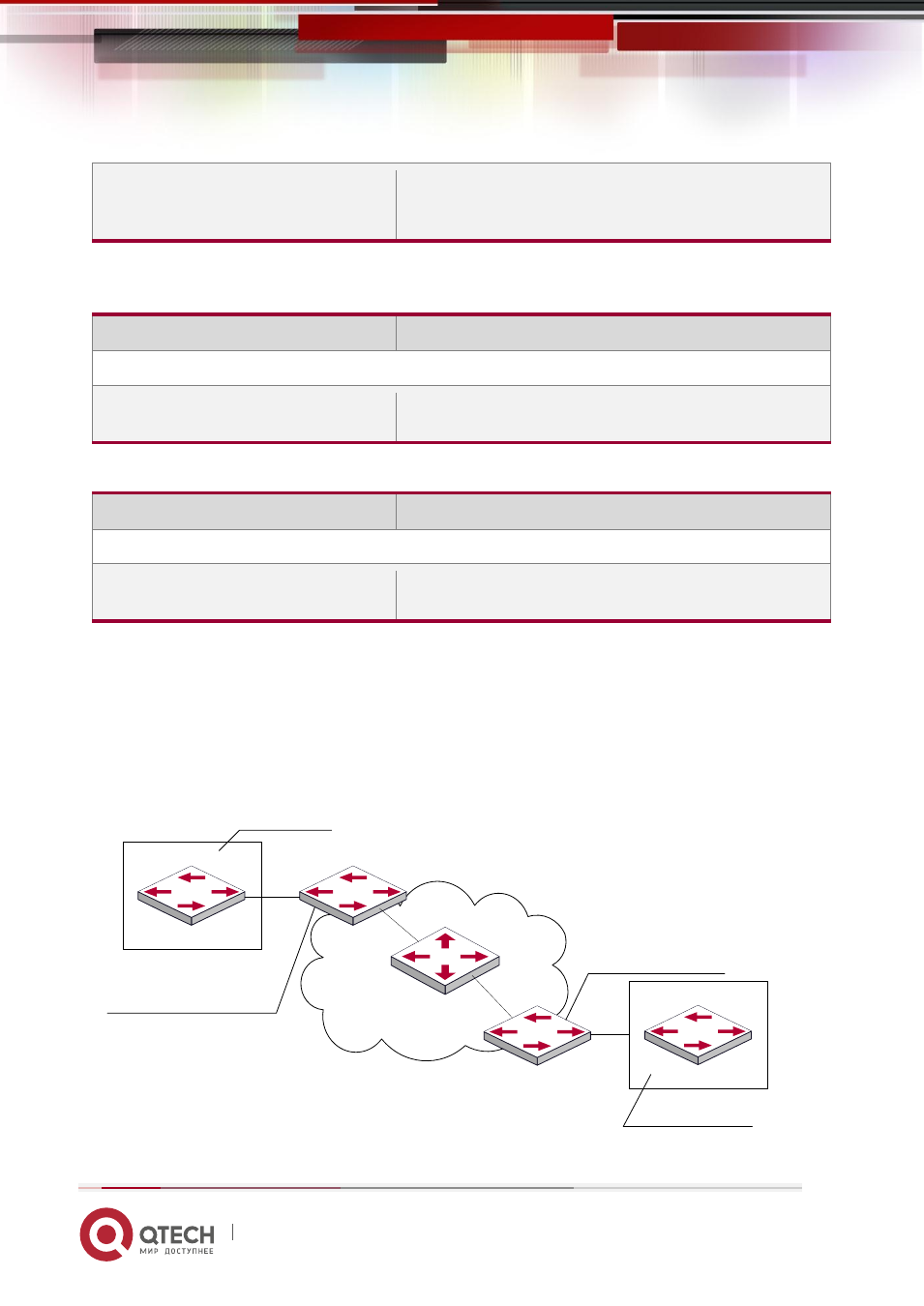

Топология сети с трансляцией VLANов
vlan-translation <old-vlan-id> to <new-
vlan-id> in
no vlan-translation old-vlan-id in
Добавление/удаление соответствий трансляции VLANов.
Команда
Описание
Режим конфигурирования порта
vlan-translation miss drop in
no vlan-translation miss drop in
Конфигурирование сброса пакетов при возникновении
ошибок трансляции VLANов
Команда
Описание
Режим администратора
show vlan-translation
Просмотр сконфигурированных соответствий
трансляции VLANов
