Руководство пользователя
18. Настройка виртуальных локальных сетей - VLAN
139
www.qtech.ru
Switch 1
Switch 2
User A,B,C
VID=100
User D,E,F
VID=101
User A
User B
User C
User F
User E
User D
U
se
r
A
V
ID
=
1
U
s
e
r
B
V
ID
=
2
U
se
r C
V
ID
=
3
U
se
r
D
V
ID
=
1
U
s
e
r
E
V
ID
=
2
U
se
r F
V
ID
=
3

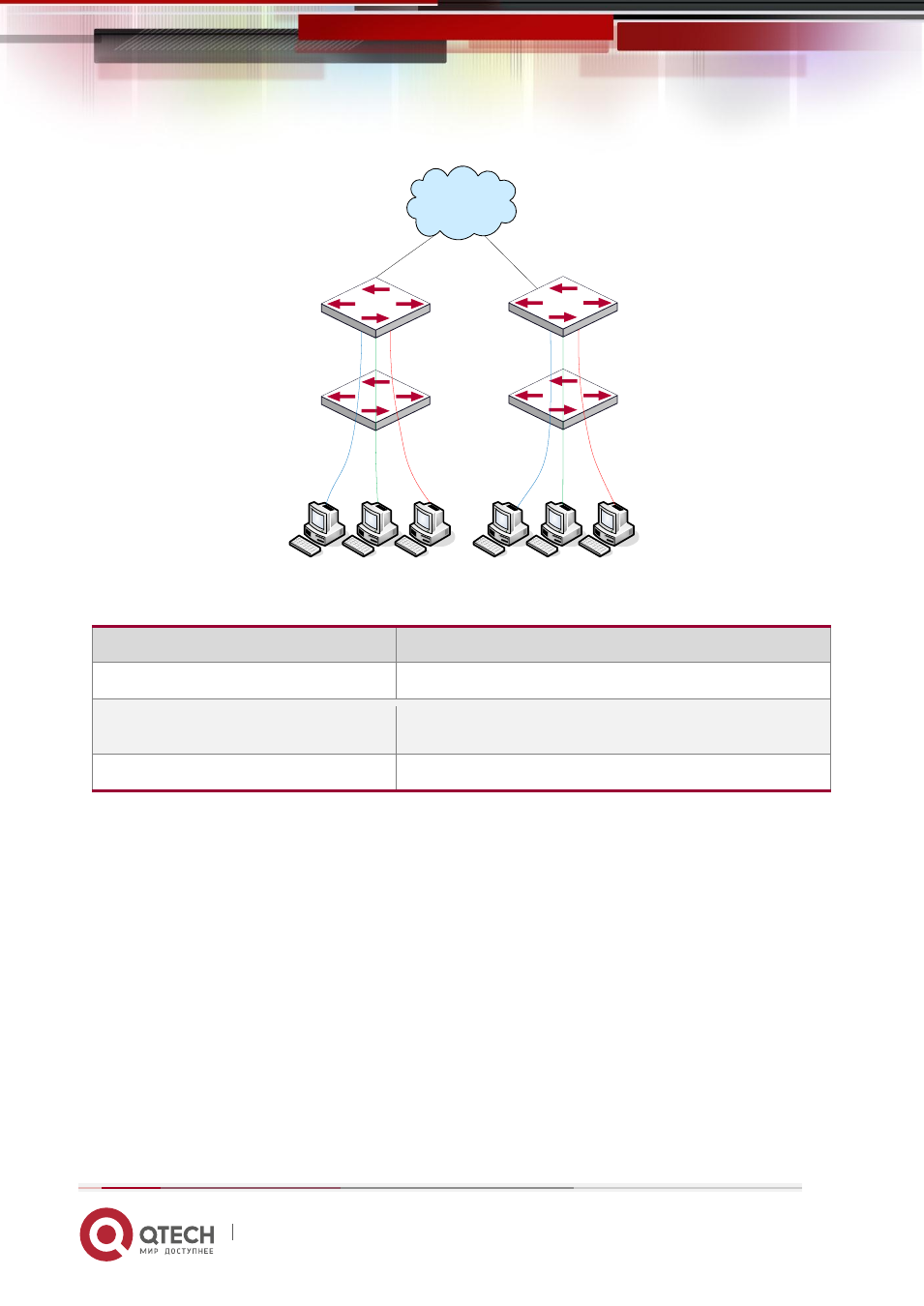

Типичное применение трансляции VLAN
Процедура настройки:
Switch1, Switch2:
switch(Config)# vlan 1-3;100
switch(Config-Ethernet1/1)#switchport mode trunk
switch(Config-Ethernet1/1)# vlan-translation n-to-1 1-3 to 100
switch(Config)#interface ethernet 1/5
switch(Config-Ethernet1/5)#switchport mode trunk
switch(Config-Ethernet1/5)#exit
18.5.4 Устранение неисправностей Multi-to-One VLAN трансляции
Нельзя одновременно использовать с Dot1q-tunnel
Нельзя одновременно использовать с VLAN-translation
Элемент конфигурации
Описание
VLAN
Switch1、Switch2
Trunk Port
Нисходящий порт 1/1 и восходящий порт 1/5 на Switch1
и Switch 2
Multi-to-One VLAN-трансляция
Нисходящий порт 1/1 на Switch1 и Switch2
