Руководство пользователя
18. Настройка виртуальных локальных сетей - VLAN
128
www.qtech.ru

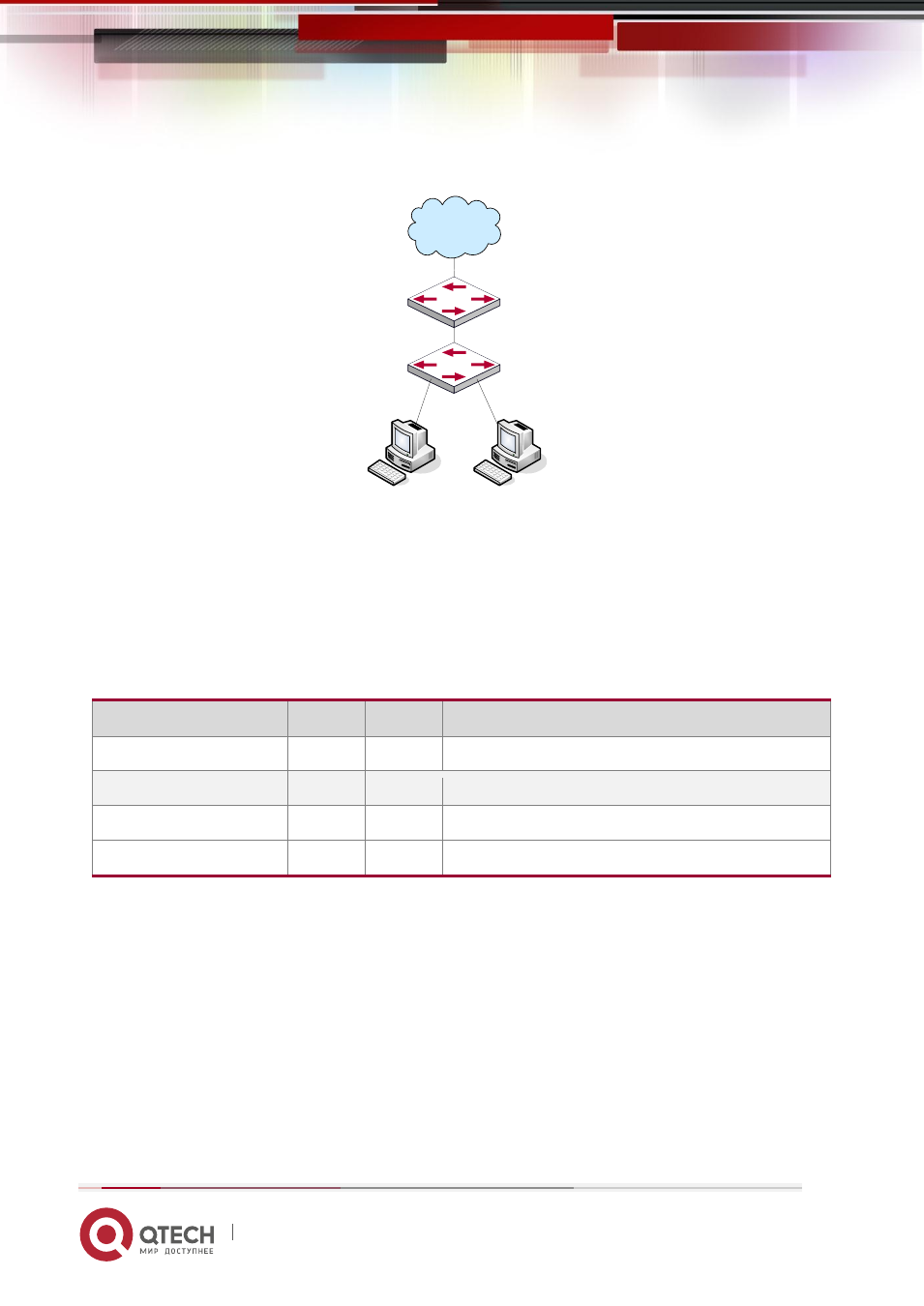

18.1.4 Типичное применение гибридных портов
Интернет
Switch
Switch
PC
PC
PC1 подключен к интерфейсу Ethernet 1/7 коммутатора B, PC2 подключен к интерфейсу
Ethernet 1/9 коммутатора B. Порт Ethernet 1/10 коммутатора А к порту Ethernet 1/10
коммутатора В.
Требуется, чтобы PC1 и PC2 не видели друг друга по соображениям секретности. Но PC1 и
PC2 должны иметь доступ к другим сетевым ресурсам через шлюз коммутатора А. Мы
можем реализовать эту схему через гибридный порт.
Конфигурация объектов как описано ниже:
Порт
Тип
PVID
Пропускаемые VLANы
Port 1/10 of Switch A
Access
10
Пропускает пакеты VLANа 10 без меток.
Port 1/10 of Switch B
Hybrid
10
Пропускает пакеты VLANов 7,9, 10 без меток.
Port 1/7 of Switch B
Hybrid
7
Пропускает пакеты VLANов 7, 10 без меток
Port 1/9 of Switch B
Hybrid
9
Пропускает пакеты VLANов 9, 10 без меток.
Шаги конфигурации описаны ниже:
Коммутатор A:
Switch(config)#vlan 10
Switch(Config-Vlan10)#switchport interface ethernet 1/10
Коммутатор B:
Switch(config)#vlan 7;9;10
Switch(config)#interface ethernet 1/7
Switch(Config-If-Ethernet1/7)#switchport mode hybrid
Switch(Config-If-Ethernet1/7)#switchport hybrid native vlan 7
