Руководство пользователя
18. Настройка виртуальных локальных сетей - VLAN
145
www.qtech.ru
полученную обучением от других коммутаторов. Поэтому, за счет передачи информации
регистрации VLAN, состоятельная информация VLAN может быть распространена на все
коммутаторы с включенным GVRP.
VLAN 100-1000
VLAN 100-1000
Device C
Device A
Device B
Device D
Device E
Device F
Device G

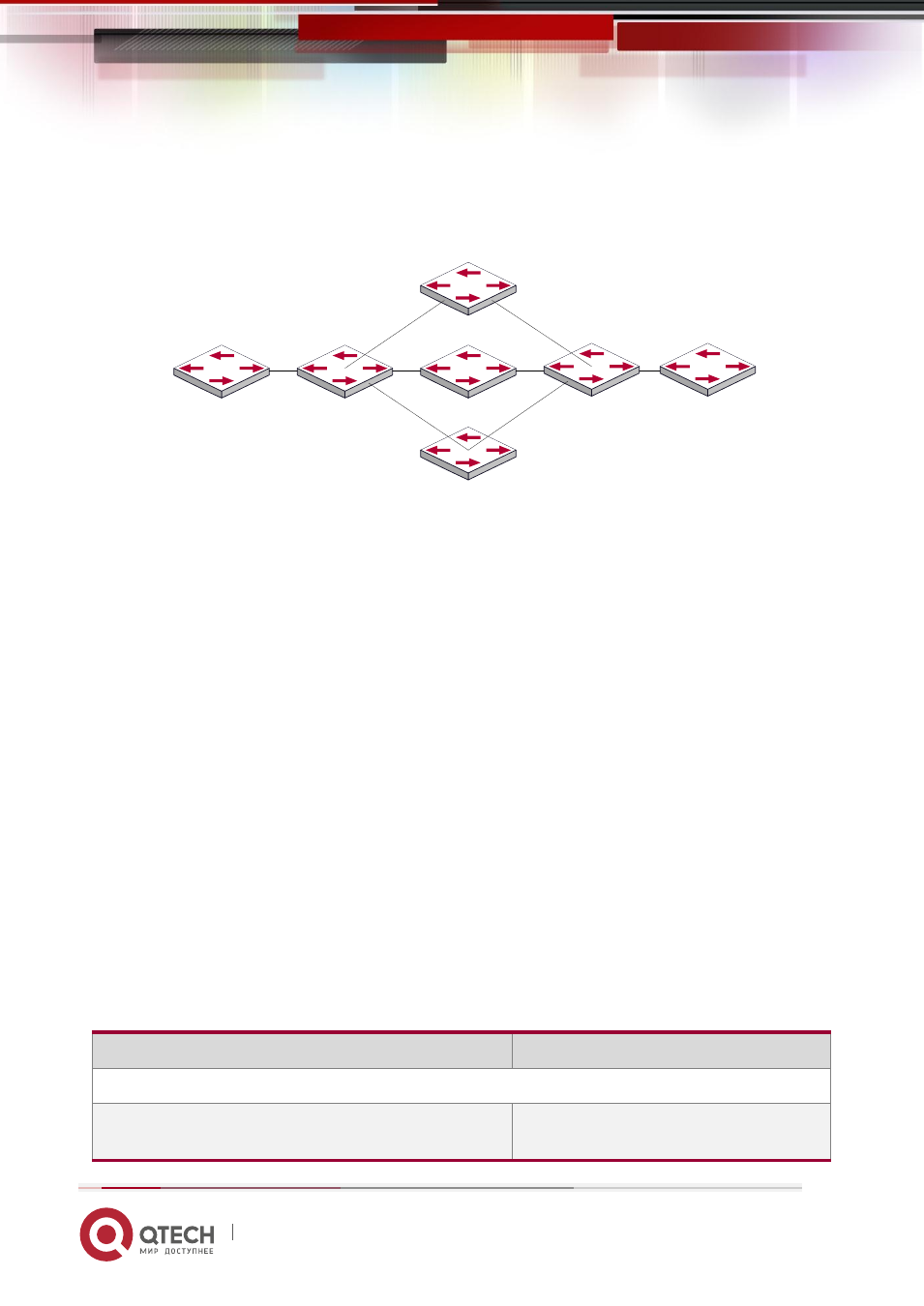

Типовая схема применения
Коммутаторы A и G не соединены между собой на сети второго уровня; B,C,D,E,F
промежуточные коммутаторы, подключенные к А и G. На коммутаторах А и G
сконфигурировали VLAN100-1000 вручную, тогда как на B,C,D,E,F их нет. Когда GVRP
выключен, A и G не могут ни с кем соединиться, поскольку промежуточные узлы не
имеют соответствующих VLANов. Однако после включения GVRP на всех узлах, его
механизм передачи атрибутов VLAN позволяет промежуточным узлам регистрировать
VLANы динамически, и VLAN в VLAN100-1000 узлов A и G могут соединяться с любым
другим. Все VLANы, динамически зарегистрированные на промежуточных узлах, будут
разрегистрированы, когда на узлах A и G вручную удалятся VLAN100-1000. Таким образом
одинаковые VLANы двух несоседних узлов могут соединяться посредством протокола
GVRP вместо ручной конфигурации всех промежуточных узлов для получения простой
конфигурации VLANов.
18.7.2 Настройка GVRP
1. Конфигурирование таймера GARP;
2. Включение/выключение функции GVRP на порту;
3. Включение функции GVRP в коммутаторе;
1. Конфигурация таймера GARP
Команда
Описание
Режим глобального конфигурирования
garp timer join <200-500>
garp timer leave <500-1200>
Конфигурирование таймеров
удержания, слияния и выхода для GARP.
