Руководство пользователя
21. Настройка QoS
183
www.qtech.ru
Лист доступа с именем 1 настроен для выборки сегмента 192.168.1.0. Функция QoS
включена глобально. Создана карта классов с именем с 1, лист ACL 1 включен в карту
классов. Создана другая карта политик с именем p1. Карта p1 ссылается на карту с1.
Установлены соответствующие политики для ограничения полосы и дополнительных
расширений. Эта карта политик применена на порту ethernet 1/2. После того, как
вышеуказанные настройки сделаны, полоса для пакетов из сегмента 192.168.1.0,
проходящих через порт Ethernet 1/2, установлена в 10 Мб/с с дополнительным
расширением в 4 Мб. Все пакеты, превышающие данные установки в данном сегменте,
будут сброшены.

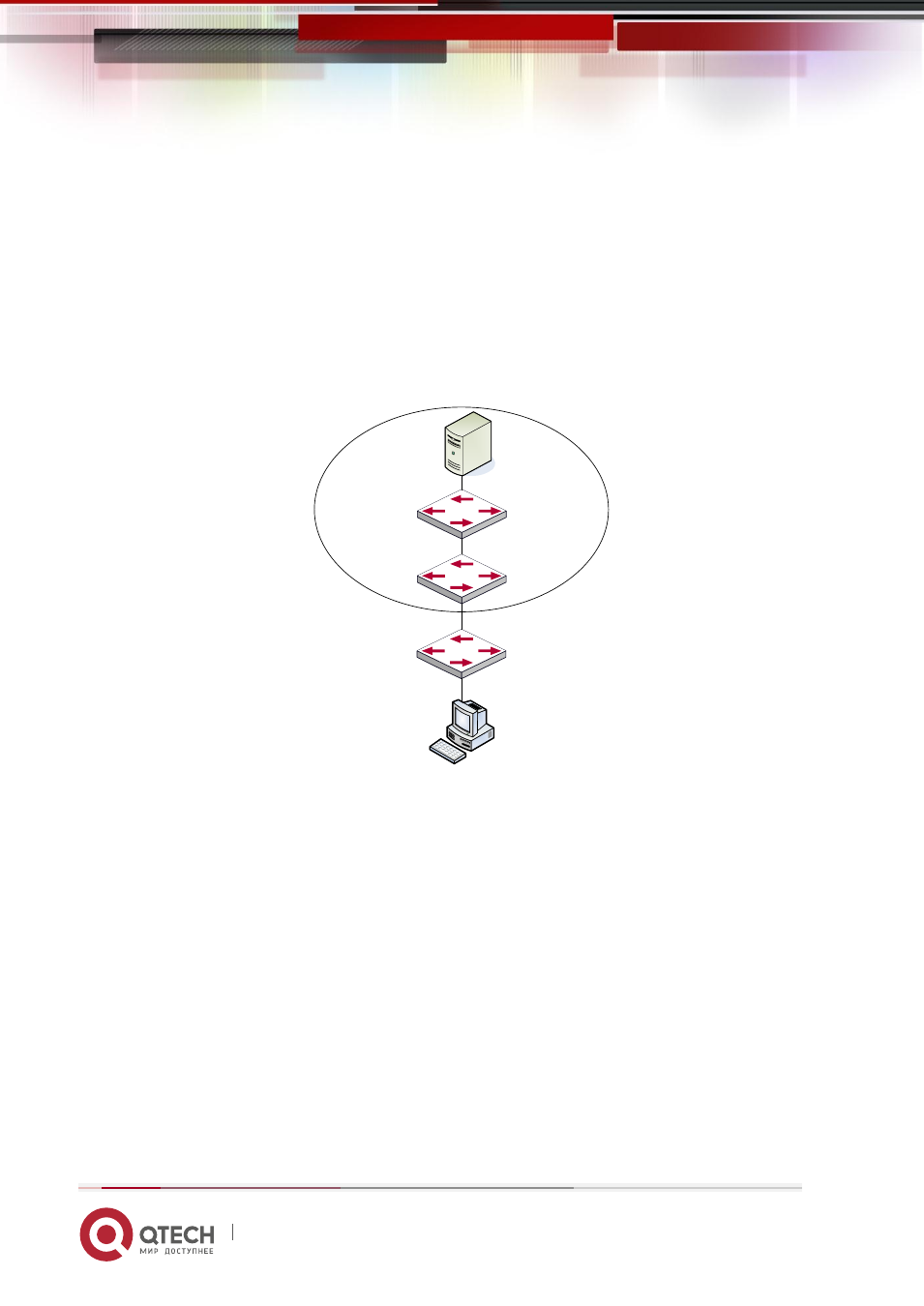

Пример 3:
QOS area
Server
Switch3
Switch2
Switch1
Trunk
Типовая топология QoS
Как показано на рисунке, внутри области, отмеченной пунктиром находится QoS домен,
Switch1 классифицирует различный трафик и назначает различные приоритеты IP. Для
примера, установим приоритет CoS для пакетов из сегмента 192.168.1.0 равным 5 на
порту ethernet1/1 (установим внутренний приоритет равным 40 и по умолчанию
трансляцию внутреннего приоритета в dcsp как 40-40, соответствующий IP приоритет
равным 5). Порт, подключенный к Switch2 – транковый. На Switch2 порт Ethernet 1/1,
подключенный к Switch1 настроен как доверительный dscp. Таким образом внутри
области QoS пакеты с различными приоритетами будут распределяться в различные
очереди и получат различную полосу передачи.
Этапы конфигурации описаны ниже:
Конфигурация QoS на Switch1:
Switch#config
Switch(config)#access-list 1 permit 192.168.1.0 0.0.0.255
Switch(config)#class-map c1
