Руководство пользователя
23. Конфигурирование гибкого QinQ
189
www.qtech.ru
show mls qos {interface [<interface-id>]
Показывает конфигурацию гибкого QinQ на
порту.
23.3 Пример применения гибкого QinQ

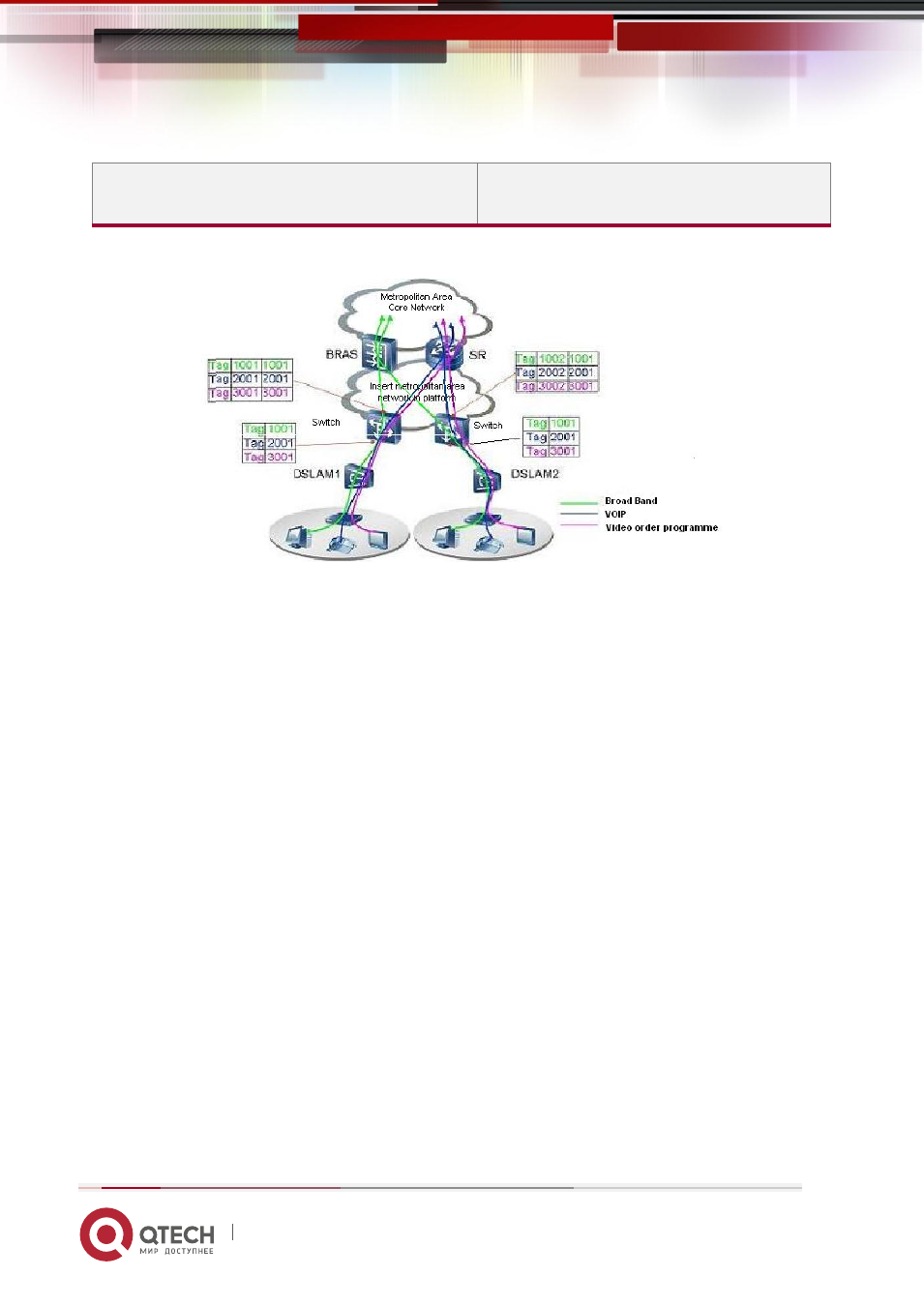

Топология применения гибкого QinQ
Как показано на рисунке, первый пользователь использует три VLANа c метками 1001,
2001, 3001 соответственно на DSLAM1. VLAN1001 соответствует широковещательной сети,
VLAN2001 соответствует VOIP, VLAN3001 соответствует VOD. На соответствующем порту
сети, имеющем функцию QinQ, пакеты будут формироваться с разными внешними
метками в соответствии с VLAN ID пользователя. Пакет с меткой 1001 будет паковаться во
внешнюю метку 1001 непосредственно (эта метка уникальна на данной сети), получит
метку «широковещательная сеть - VLAN1001» и классифицирована на устройстве BRAS
(центр хранения конфигурации). Пакеты с метками 2001 (или 3001) будут паковаться с
внешней меткой 2001 (или 3001) и классифицируются на устройстве SR в соответствии с
правилами потоков. Второй пользователь может использовать различные метки VLANов
на DSLAM2. Замечание: применяемые метки VLANов для второго пользователя могут
быть такими же, как для первого пользователя и пакеты с этими метками так же пакуются
во внешнюю метку. На рисунке выше, внешняя метка для второго пользователя
отличается от метки первого пользователя в соответствии с расположением DSLAM и
расположением пользователя.
Конфигурация следующая:
Если поток данных DSLAM1 идет через порт1 коммутатора, конфигурация следующая:
Switch(config)#class-map c1
Switch(config-classmap-c1)#match vlan
1001
Switch(config-classmap-c1)#exit
Switch(config)#class-map c2
Switch(config-classmap-c2)#match vlan
2001
Switch(config-classmap-c2)#exit
