Руководство пользователя
21. Настройка QoS
177
www.qtech.ru
Замечание 1. Внутренний приоритет будет скрыт после установки. Установка внутреннего
приоритета на трафик с определенным цветом покрывает установку внутреннего
приоритета на трафик не связанный с цветом.
Замечание 2. Сброс внутреннего приоритета пакетов осуществляется в соответствии с
картой преобразования «внутренний приоритет- внутренний приоритет» ( IntP-to-IntP).
При классификации потока внутренний приоритет берется от источника или
устанавливается действиями, не связанными с цветом.
Работа с очередями и планирование: существует внутренний приоритет для исходящих
пакетов, в соответствии с ним планируется распределение пакетов по очередям с
различным приоритетом и пакеты посылаются в соответствии с весовым приоритетом

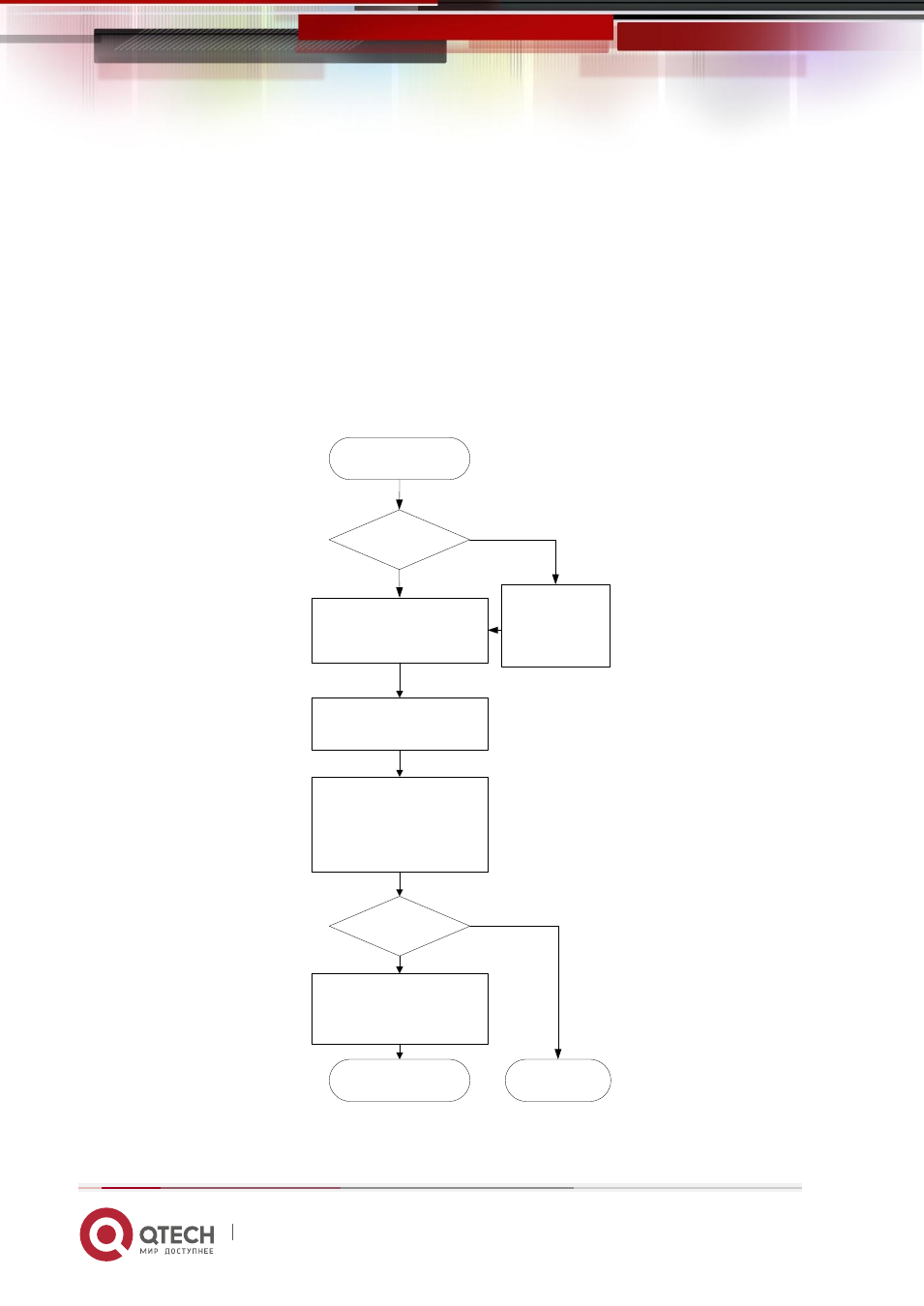

очереди и приоритетом сброса. Следующая схема описывает операции планирования.
Start
Remark DSCP and L2 COS
fields of the packets
according to Int-Prio-to-DSCP
Int-Prio-to-COS mapping(*1)
Place the packets into the
specified queue, and forward
the packets according to the
weight priority
Finish
Read the buffer value
according to the queue
remove algorithm, the packet
drop priority and the egress
queue
Buffer available
Yes
Drop the
packets
No
Select queue according to
IntPrio-to-Queue mapping
Queue Number
MPLS packet(*0)
N
Remark EXP field
of the packed
according to Int-
Prio-to-EXP
mapping
Y
Процессы планировки и управления очередями
