Руководство пользователя
20. Настройка протокола MSTP
170
www.qtech.ru
Switch4(config)#interface e1/0/1-7
Switch4(Config-Port-Range)#switchport mode trunk
Switch4(Config-Port-Range)#exit
Switch4(config)#spanning-tree
Switch4(config)#spanning-tree mst 4 priority 0
После настройки, описанной выше, Switch1 будет корневым коммутатором экземпляра
связующего дерева 0 всей сети. В регионе MSTP, к которому относятся Switch2, Switch3 и
Switch4, Switch 2 является корневым коммутатором региона для экземпляра связующего
дерева 0, Switch3 является корневым коммутатором региона для экземпляра связующего
дерева 3 и Switch4 является корневым коммутатором региона для экземпляра
связующего дерева 4. Трафик VLAN 20 и 30 передается через топологию экземпляра
связующего дерева 3. Трафик VLAN 40 и 50 передается через топологию экземпляра
связующего дерева 4. Трафик с остальных VLAN передается через топологию экземпляра
связующего дерева 0. Порт 1 на Switch2 является управляющим портом для экземпляров
связующих деревьев 3 и 4.
Протокол MSTP путем вычислений генерирует 3 топологии: экземпляров связующих
деревьев 0, 3 и 4. Порты, обозначенные“x” имеют состояние discarding (блокированы). На
остальных портах передача разрешена.
1
1
1
2
2
2
3
3
4
4
5
5
6
6
7
7
Switch 1
Switch 4
Switch 3
Switch 2

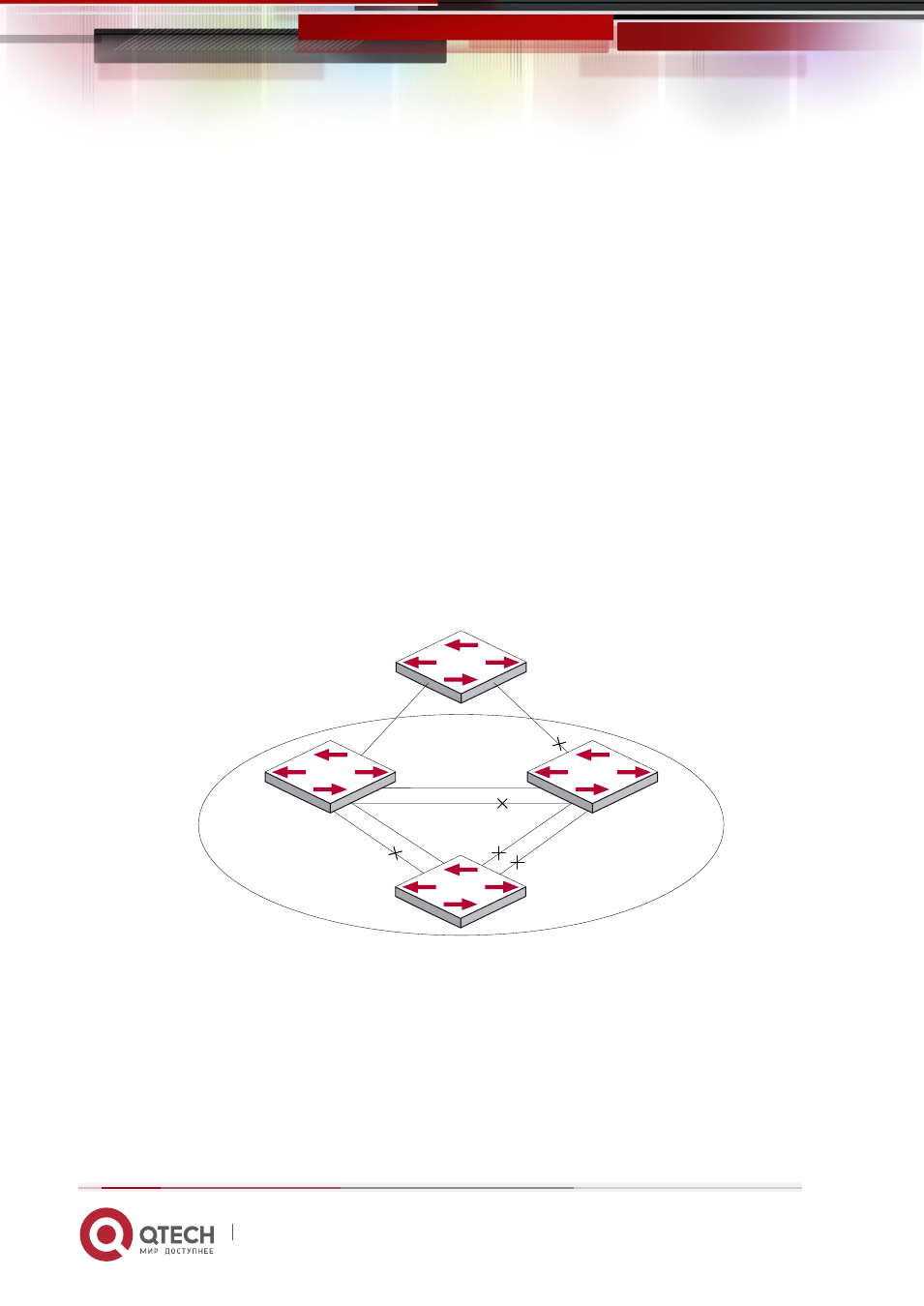

Топология экземпляра связующего дерева 0 после вычисления MSTP
