Руководство пользователя
29. Конфигурация DHCP
217
www.qtech.ru
DHCP Client
DHCP Relay
DHCPDiscover (Broadcast)
DHCPRequest (Broadcast)
DHCPOffer (Unicast)
DHCPAck (Unicast)
DHCP Server
DHCPDiscover
DHCPRequest
DHCPOffer
DHCPAck
DHCP ретранслятор

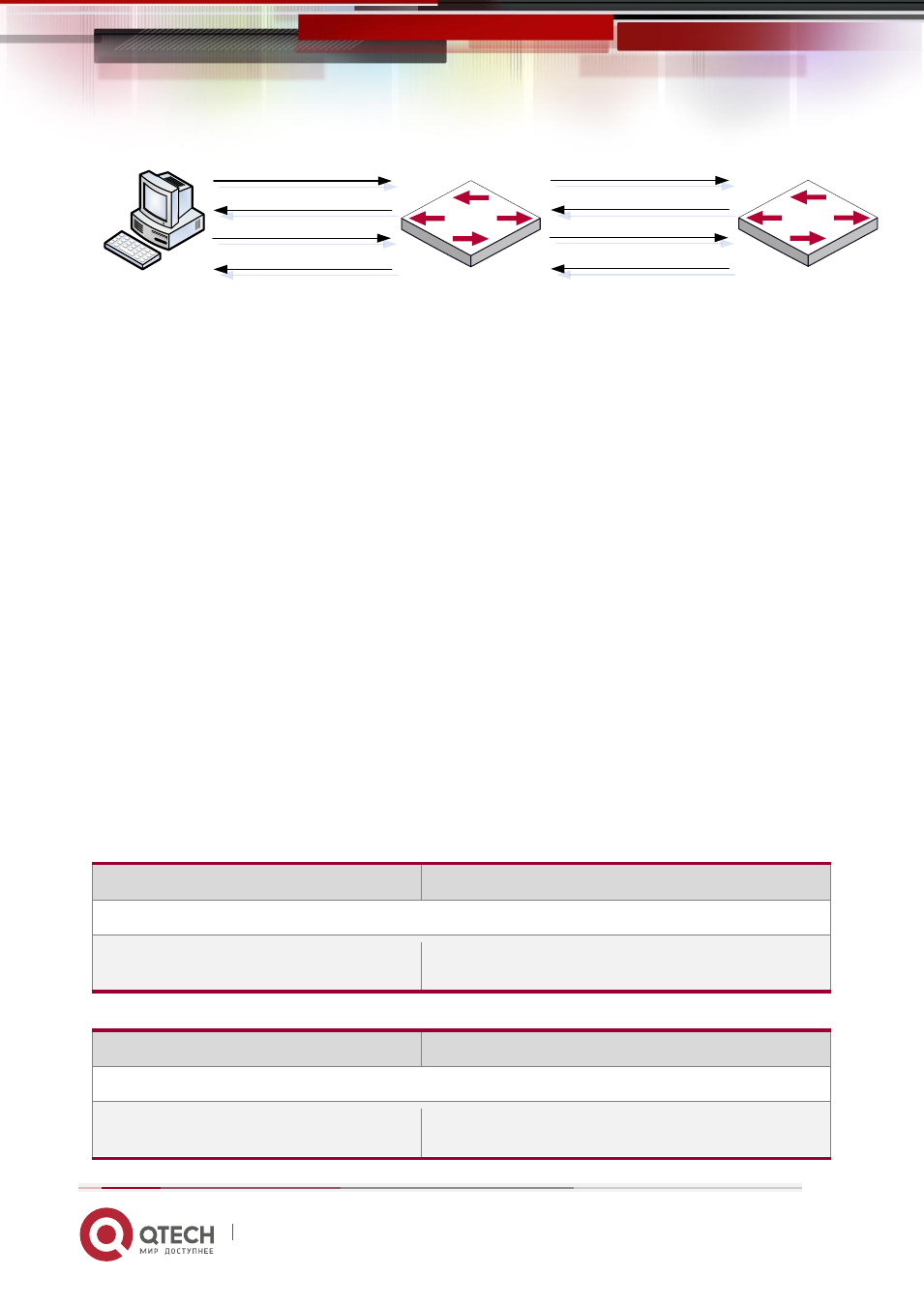

Как показано на рисунке, DHCP клиент и DHCP сервер находятся в разных подсетях. DHCP
клиент выполняет те же четыре шага DHCP, как обычно, только к процессу добавлен DHCP
ретранслятор.
Клиент шлет широковещательный пакет DHCPDISCOVER, DHCP ретранслятор вставляет
свой собственный IP адрес в поле «relay agent» в пакете DHCPDISCOVER и пересылает
пакет указанному DHCP серверу (для описания формата DHCP кадра обратитесь к
RFC2131).
При получении пакета DHCPDISCOVER, пересылаемого через DHCP ретранслятор, DHCP
сервер шлет клиенту пакет DHCPOFFER через DHCP ретранслятор.
DHCP клиент выбирает сервер и шлет широковещательный пакет DHCPREQUEST, DHCP
ретранслятор таким же образом пересылает его серверу.
При получении пакета DHCPDISCOVER, пересылаемого через DHCP ретранслятор, DHCP
сервер шлет клиенту пакет DHCPACK через DHCP ретранслятор.
Список задач конфигурации DHCP:
1 Включить DHCP ретранслятор;
2 Настроить DHCP ретранслятор для пересылки широковещательных DHCP пакетов;
3 Настройка share-vlan.
1. Включить DHCP ретранслятор.
Команда
Описание
Общий режим
service dhcp
no service dhcp
DHCP сервер и DHCP ретранслятор включаются при
включении сервиса DHCP.
2. Настроить DHCP ретранслятор для пересылки широковещательных DHCP пакетов.
Команда
Описание
Общий режим
ip forward-protocol udp bootps
no ip forward-protocol udp bootps
Порт
UDP
67
используется
для
пересылки
широковещательных пакетов DHCP.
