1. Управление Коммутатором
11
www.qtech.ru
1 УПРАВЛЕНИЕ КОММУТАТОРОМ
1.1 Варианты Управления
Для управления необходимо настроить коммутатор. Коммутатор обеспечивает два
варианта управления: внеполосное (out-of-band) или внутриполосное (in-band).
1.1.1 Внеполосное управление
Внеполосное управление — это управление через консольный интерфейс. Внеполосное
управление, в основном используется для начального конфигурирования коммутатора,
либо когда внутриполосное управление недоступно. Например, пользователь может
через консольный порт присвоить коммутатору IP-адрес для доступа по Telnet.
Процедура управления коммутатором через консольный интерфейс, описана ниже:
Шаг 1: Подключить персональный компьютер к консольному (серийному) порту
коммутатора

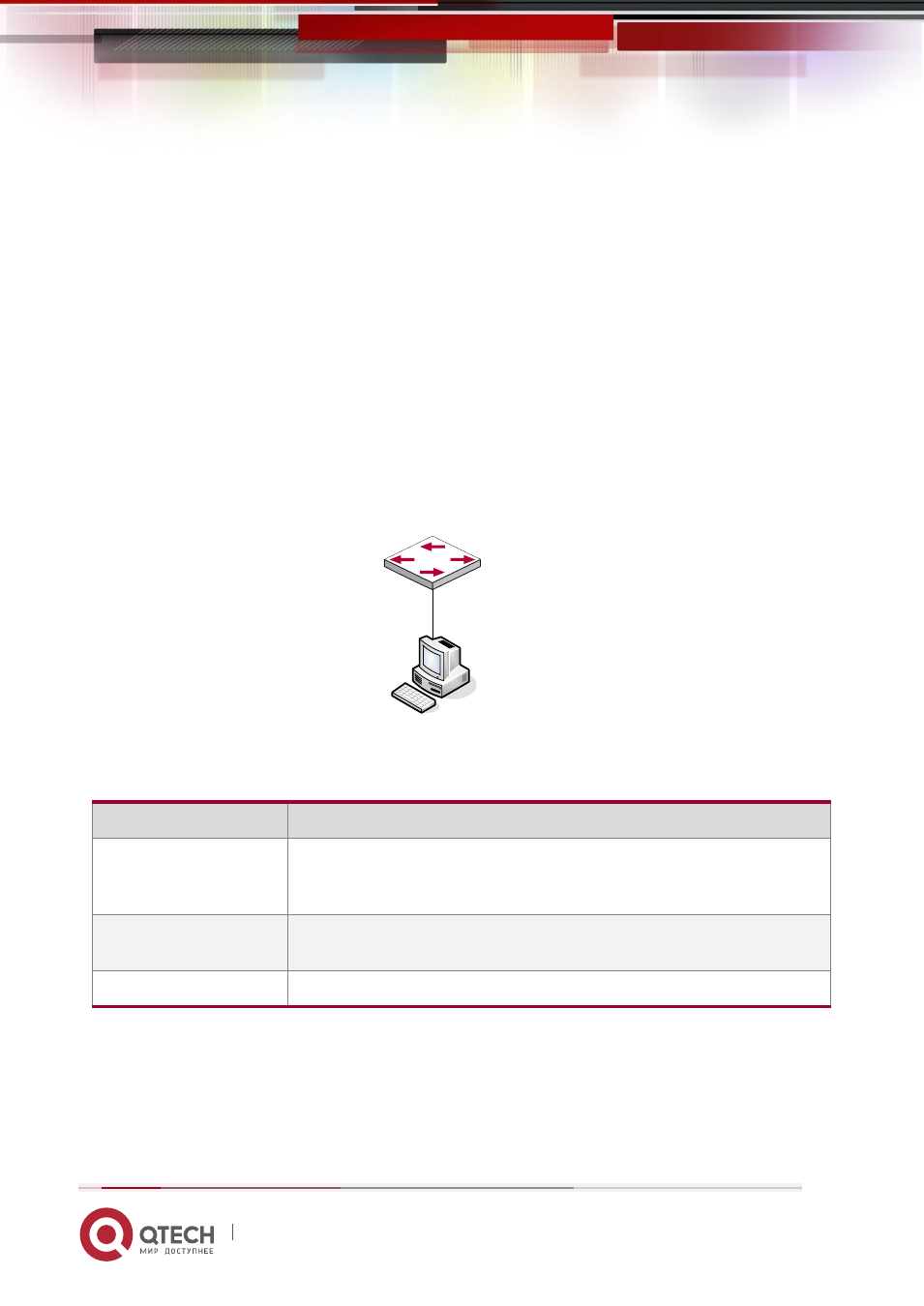

Подключение к
серийному порту
Как показано выше, серийный порт (RS-232) подключен к коммутатору через серийный
кабель. В таблице ниже указаны все устройства, использующиеся в подключении.
Название устройства
Описание
Персональный
компьютер (PC)
Имеет функциональную клавиатуру и порт RS-232, с установленным
эмулятором терминала, таким как HyperTerminal, входящий в комплект
Windows 9x/NT/2000/XP.
Кабель серийного порта Один конец подключается к серийному порту RS-232, а другой к порту
консоли.
Коммутатор
Требуется работающий консольный порт.
Шаг 2: Включение и настройка HyperTerminal.
После установки соединения запустите HyperTerminal, входящий в комплект Windows.
Пример, приведенный ниже, основан на HyperTerminal, входящий в комплект Windows
ХР.
