Руководство пользователя
18. Настройка виртуальных локальных сетей - VLAN
126
www.qtech.ru
11. Определение внутреннего идентификатора VLANа

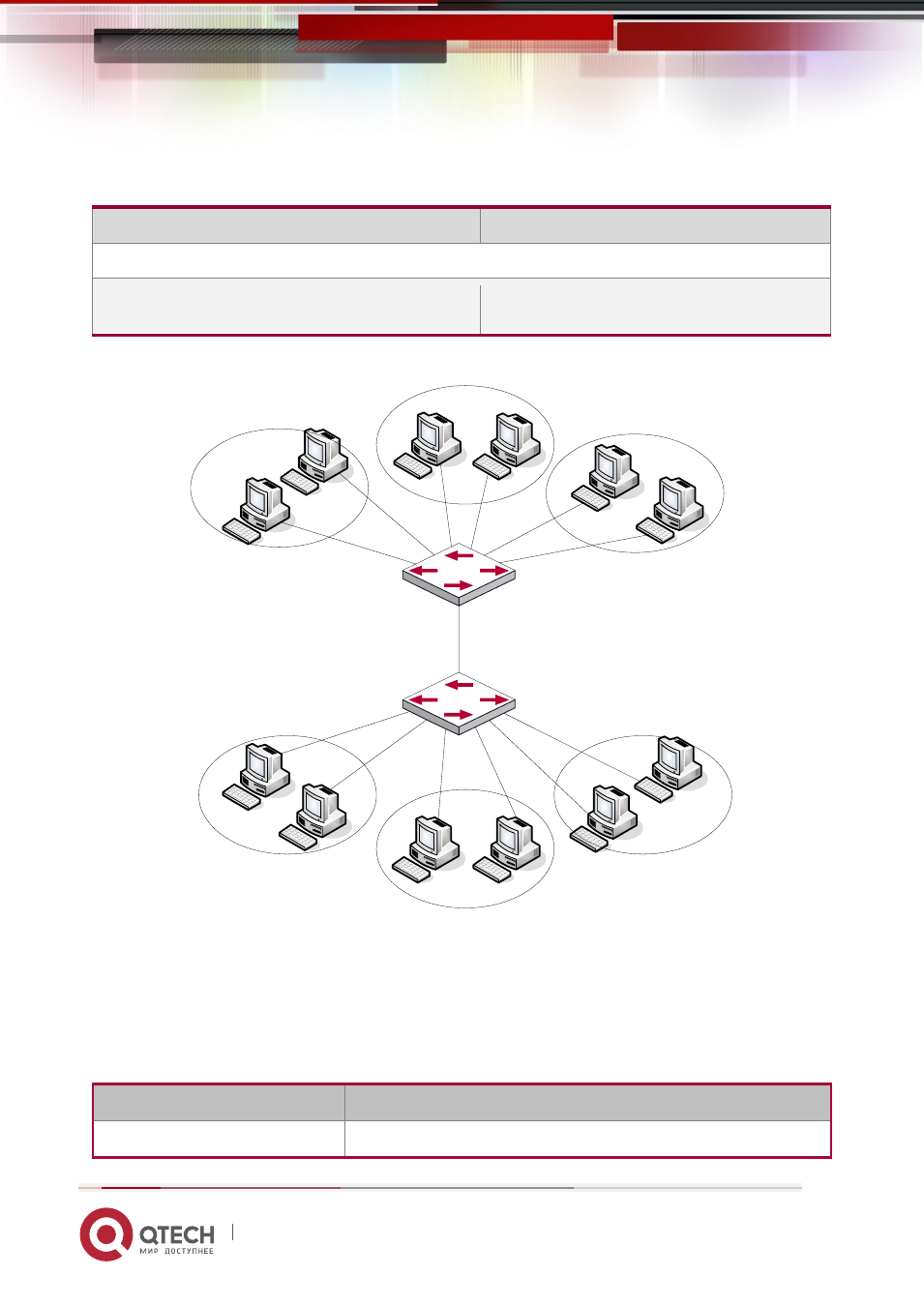

18.1.3 Типичное применение VLANа
VLAN 2
VLAN100
VLAN200
VLAN 2
VLAN100
VLAN200
PC
PC
PC
PC
PC
PC
PC
PC
Рабочая
станция
Рабочая
станция
Рабочая
станция
Рабочая
станция
Switch
Switch
Транковый канал
В соответствии с требованиями приложений и безопасности существующую локальную
сеть необходимо разделить на три VLAN. Три VLAN имеют идентификаторы VLAN2,
VLAN100 и VLAN200. Эти три VLAN охватывают два различных физических места
размещения: площадки A и B.
На каждой площадке имеется коммутатор, требования к связи между площадками
удовлетворяются, если коммутаторы могут выполнять обмен трафиком VLAN.
Объект конфигурации
Описание конфигурации
VLAN2
Site A and site B switch port 2 -4.
Команда
Описание
Режим глобального конфигурирования
vlan <2-4094> internal
Определяет
идентификатор
внутреннего
VLANа.
