Руководство пользователя
18. Настройка виртуальных локальных сетей - VLAN
129
www.qtech.ru
Switch(Config-If-Ethernet1/7)#switchport hybrid allowed vlan 7;10
untag
Switch(Config-If-Ethernet1/7)#exit
Switch(Config)#interface Ethernet 1/9
Switch(Config-If-Ethernet1/9)#switchport mode hybrid
Switch(Config-If-Ethernet1/9)#switchport hybrid native vlan 9
Switch(Config-If-Ethernet1/9)#switchport hybrid allowed vlan 9;10
untag
Switch(Config-If-Ethernet1/9)#exit
Switch(Config)#interface Ethernet 1/10
Switch(Config-If-Ethernet1/10)#switchport mode hybrid
Switch(Config-If-Ethernet1/10)#switchport hybrid native vlan 10
Switch(Config-If-Ethernet1/10)#switchport hybrid allowed vlan 7;9;10
untag
Switch(Config-If-Ethernet1/10)#exit
18.2 Конфигурирование туннеля Dot1Q
18.2.1 Общие сведения о туннелях Dot1q
Туннель Dot1q, также называемый QinQ (802.1q-in-802.1q), является расширением
протокола 802.1q. Основная идея заключается в упаковке метки клиентского VLANа
(CVLAN tag) в метку VLANа сервис-провайдера (SPVLAN tag). Пакет с двумя метками VLANа
передается через магистральную сеть интернет-провайдера, таким образом обеспечивая
простой туннель второго уровня для пользователя. Это просто и легко для управления,
применимо только на статических конфигурациях и специально адаптировано для
небольших офисных или метро-сетей, использующих коммутаторы третьего уровня как
магистральное оборудование.
Транковое
соединение
Транковое
соединение
Асимметричное
подключение к
порту
Асимметричное
подключение к
порту
Клиентские
сети2
Клиентские
сети1
CE1
CE2
PE1
P
PE2
Магистраль
На порту PE2,
принадлежащем VLAN3,
включен режим QINQ
На порту PE1,
принадлежащем VLAN3,
включен режим QINQ
На клиентском транковом
порту VLAN200-300
На клиентском транковом
порту VLAN200-300

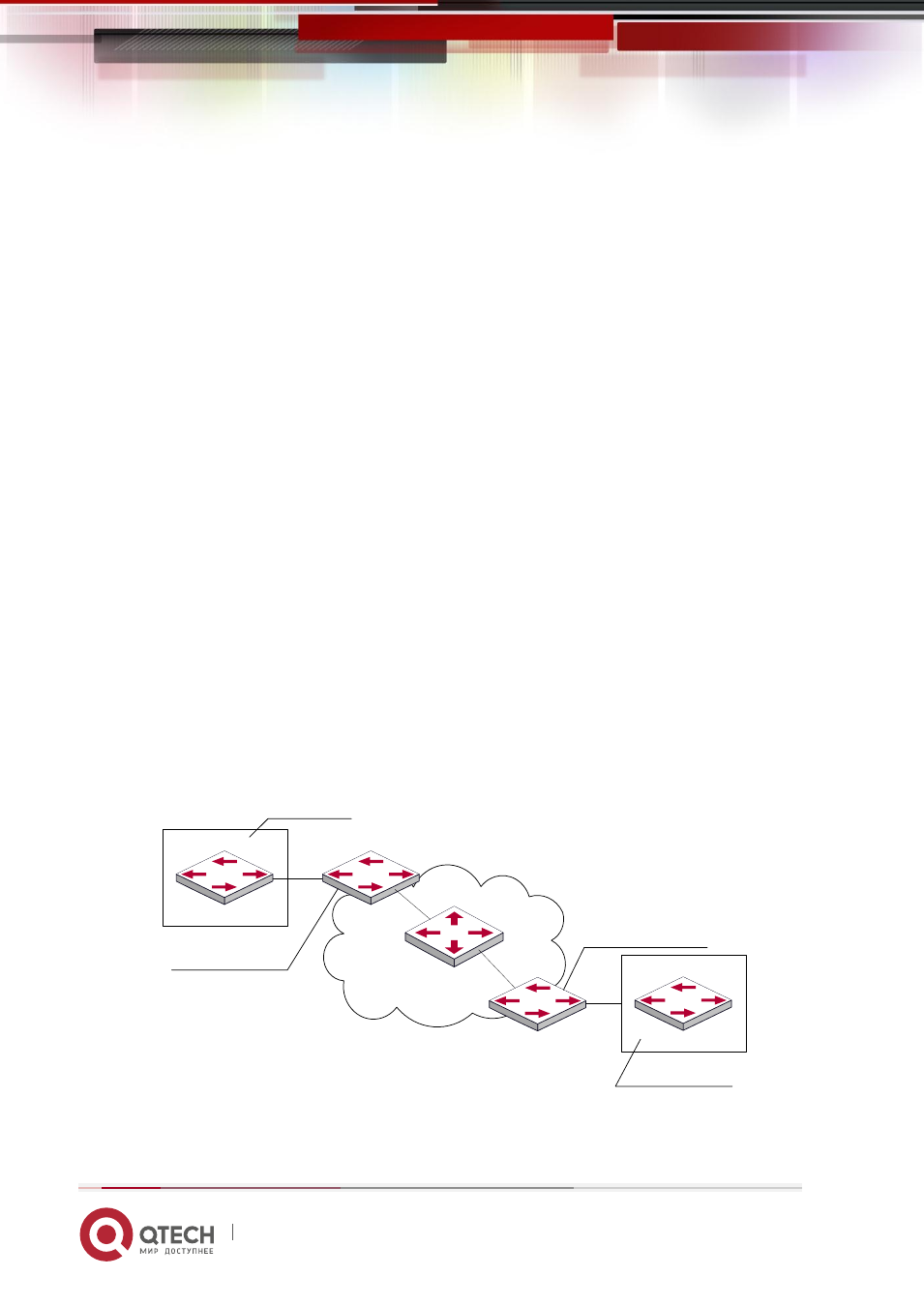

Межсетевое взаимодействие на основе Dot1q туннеля
