Руководство пользователя
20. Настройка протокола MSTP 161
www.qtech.ru
MST
REGION
Root Root A
D
A
D
M
B
E
C F

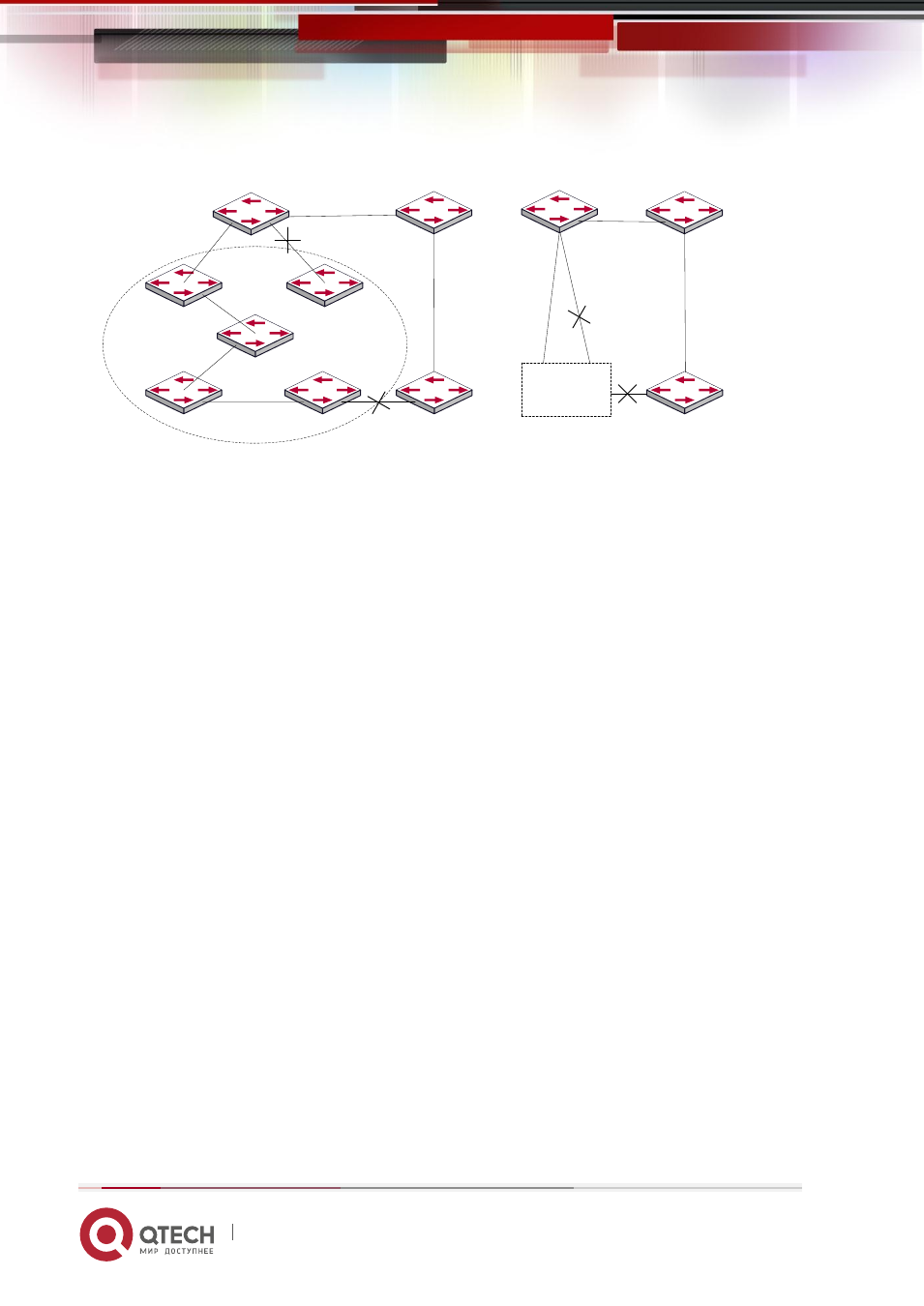

Пример CIST и региона MST
На схеме, если в одном коммутаторе используется STP, а в другом - RSTP, то порт между
коммутатором М и коммутатором В должен быть блокирован. Однако, если в
коммутаторах области, выделенной пунктиром, используется MSTP и сконфигурирован
один и тот же регион MST, то протокол MSTP будет считать этот регион коммутатором.
Поэтому блокирован один порт между коммутатором В и корневым узлом; кроме того,
блокирован один порт коммутатора D.
20.1.1.1 Операции внутри одного и того же региона MSTP
Экземпляр связующего дерева(IST) связывает все коммутаторы MSTP региона. Когда IST
сошелся, корневой узел IST становится управляющим узлом IST – в нем находится
коммутатор с наименьшим ID моста и метрикой маршрута к корневому узлу CST. Если в
сети имеется только один регион, управляющий узел IST одновременно является и
корневым узлом CST. Если корневой узел CST находится вне региона, управляющим
узлом IST является один из коммутаторов MSTP на границе региона.
При инициализации коммутатора MSTP он посылает пакеты BPDU, в которых объявляет
себя корневым узлом CST и управляющим узлом IST, при этом метрики маршрута к этим
узлам равны нулю. Кроме того, коммутатор инициализирует все свои экземпляры MST и
объявляет себя корневым узлом. Если коммутатор принимает информацию от корневого
узла MST верхнего уровня(с меньшим ID коммутатора, меньшей метрикой маршрута и т.
д.), сохраненную для порта, он перестает объявлять себя управляющим узлом IST.
В регионе MST управляющий узел IST является единственным экземпляром связующего
дерева, который принимает и посылает пакеты BPDU. Так как пакеты MST BPDU содержат
информацию обо всех экземплярах, число таких пакетов, которое требуется обработать
коммутатору для поддержки множества экземпляров связующего дерева, значительно
уменьшается.
Все экземпляры MST одного и того же региона совместно используют одни и те же
таймеры протокола, однако каждый экземпляр MST имеет свои собственные параметры
топологии, например, ID корневого коммутатора, метрику маршрута к корневому узлу и
т.д.
