19 НАСТРОЙКА ТАБЛИЦЫ MAC АДРЕСОВ
19.1 Общие сведения о таблице MAC адресов
Таблица МАС-адресов — это таблица соответствий МАС-адресов устройств назначения
портам коммутатора. MAC-адреса делятся на статические и динамические. Статические
МАС-адреса вручную сконфигурированы пользователем, имеют наивысший приоритет и
действуют постоянно (они не могут быть замещены динамическим МАС адресами).
Динамические адреса запоминаются коммутатором при передаче пакетов данных и
действуют ограниченное время. Когда коммутатор получает фрейм данных для
пересылки, он сохраняет МАС-адрес источника фрейма и соответствующий ему порт
назначения. Когда таблица МАС-адресов опрашивается на предмет МАС-адреса
приемника, при нахождении нужного адреса пакет данных отправляется на
соответствующий порт; в противном случае коммутатор пересылает пакет на свой
широковещательный домен. Если динамический МАС-адрес не встречается в пакетах для
пересылки длительное время, запись о нем удаляется из таблицы МАС-адресов
коммутатора.
Для таблицы MAC адресов определены две операции:
1 получение МАС адреса;
2 отправка или фильтрация пакета данных в соответствии с таблицей МАС адресов.
19.1.1 Получение таблицы МАС адресов
Таблица МАС адресов может быть построена статически или динамически. Статическим
конфигурированием настраивается соответствие между МАС-адресами и портами.
Динамическое обучение – это процесс, когда коммутатор изучает связи между МАС-
адресами и портами и регулярно обновляет таблицу МАС-адресов. Сейчас мы
остановимся на процессе динамического построения таблицы МАС адресов.
Port 12 Port 5
PC1 PC2 PC3 PC4
MAC 00-01-33-33-33-33 MAC 00-01-11-11-11-11

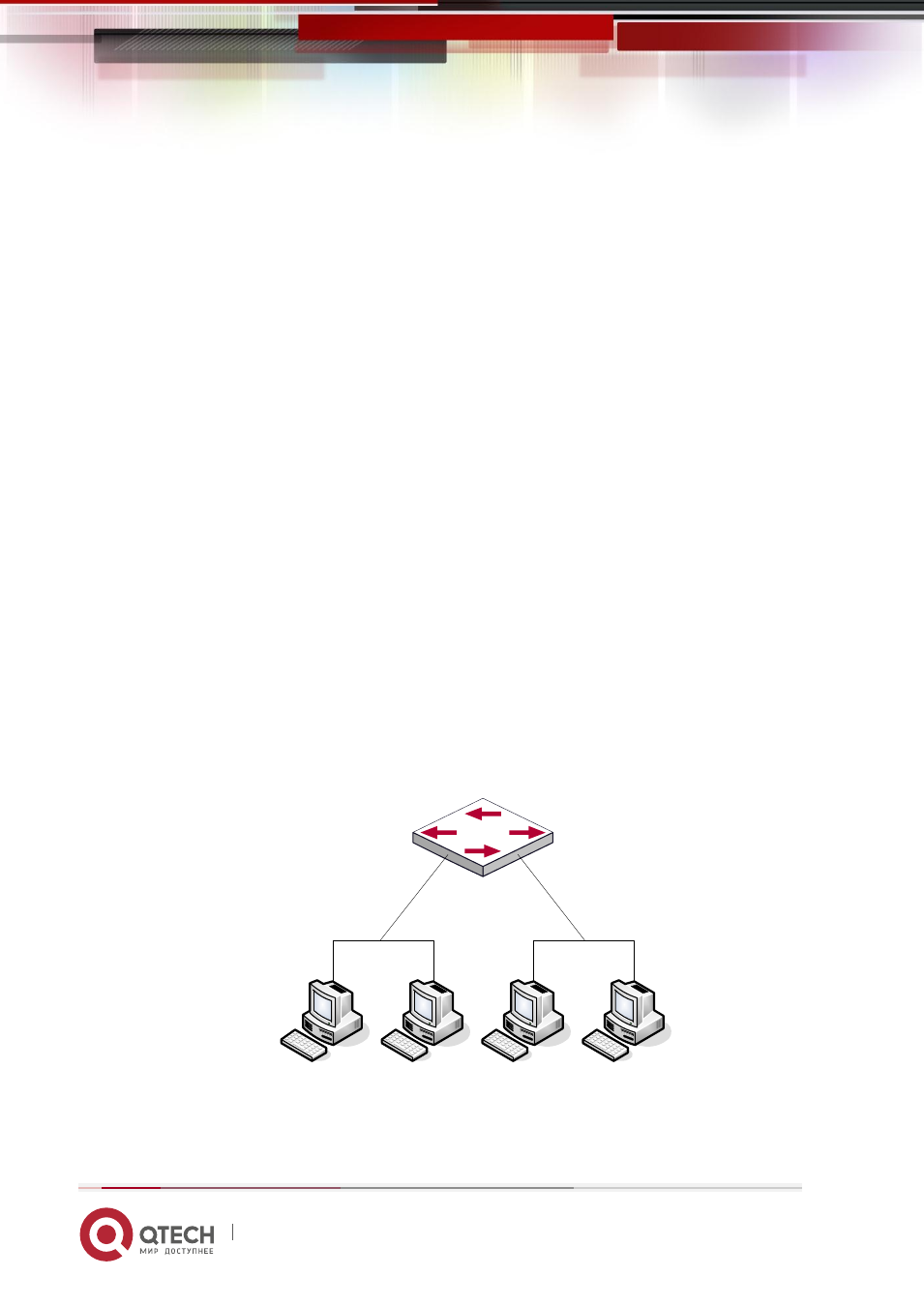

Динамическое построение таблицы МАС адресов
