18. Настройка виртуальных локальных сетей - VLAN 133
www.qtech.ru

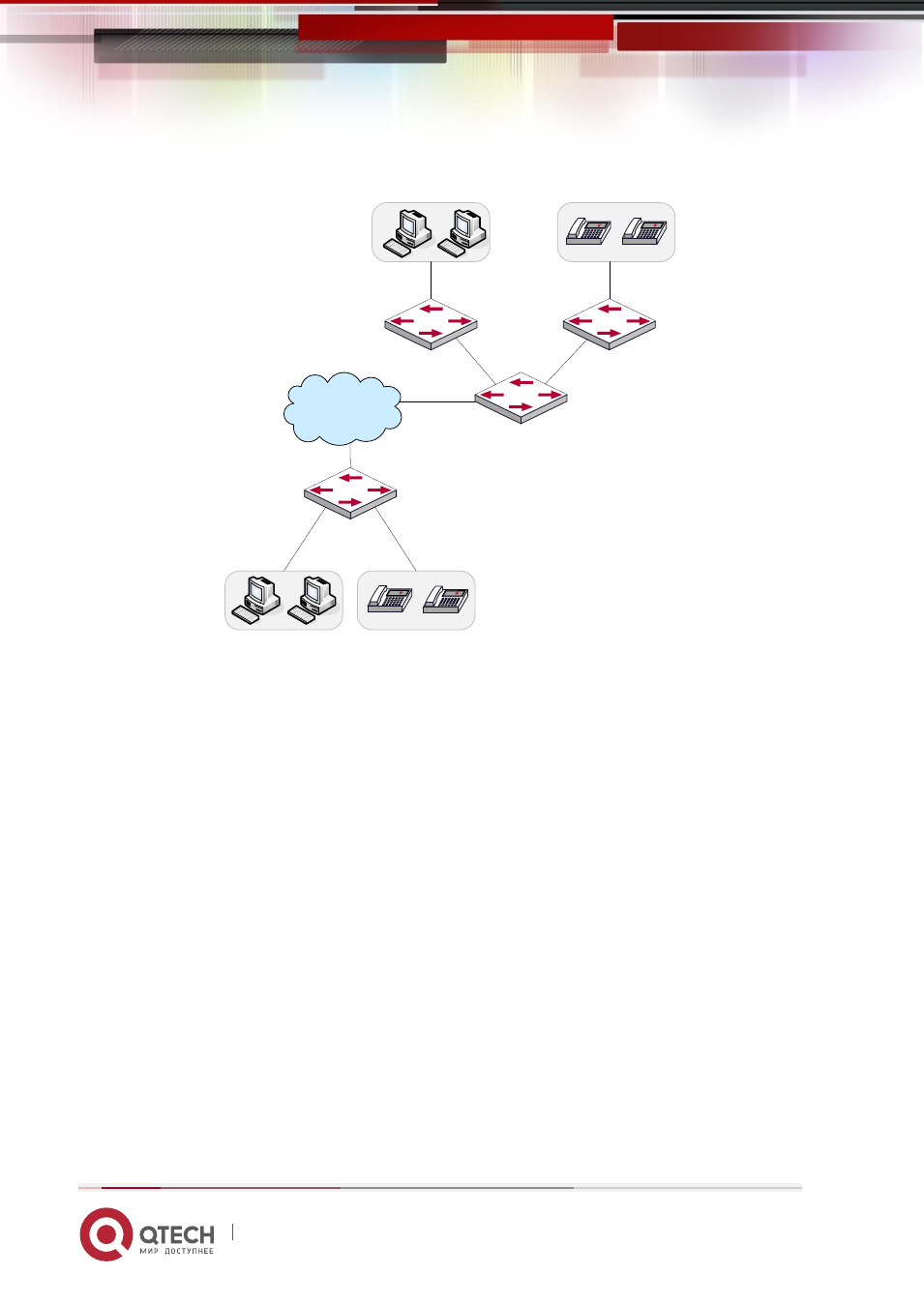

18.3.3 Типичное применение Selective QinQ
Switch B
VLAN 100-200 VLAN 201-300
VLAN 1000/2000
Eth 1/1
Eth 1/2
Eth 1/9
Eth 1/1
Eth 1/9
Eth 1/2
VLAN 100-200 VLAN 201-300
1 Ethernet1/1 коммутатора A предоставляет доступ к сети общего пользования для
пользователей PC и Ethernet1/2 коммутатора A предоставляет доступ к сети общего
пользования для пользователей с IP телефоном, пользователи PC принадлежат к VLAN
100-VLAN 200, и пользователи с телефонами IP принадлежат к VLAN 201-VLAN 300.
Ethernet 1/9 коммутатора А соединена с сетью общего пользования.
2 Ethernet1/1 и Ethernet1/2 коммутатора В предоставляет сетевой доступ для
пользоваелей PC, принадлежащих VLAN 100- VLAN 200 и пользователей с IP
телефонами, принадлежащих VLAN 201-VLAN 300 соответственно. Ethernet 1/9
соединена с сетью общего пользования.
3 Сеть общего пользования разрешает пересылать пакеты в VLAN 1000 и VLAN 2000.
4 Включен selective QinQ на портах Ethernet1/1 и Ethernet1/2 на коммутаторах А и В
соответственно. Пакеты VLAN 100- VLAN 200 отмечены тегом VLAN 1000 как
выходящий тег VLAN на Ethernet1/1, и пакеты VLAN 201- VLAN 300 отмечены тегом
VLAN 2000 как выходящий тег VLAN на Ethernet1/2.
Конфигурирование:
# Создание VLAN 1000 and VLAN 2000 on SwitchA.
switch(config)#vlan 1000;2000
# Настройка Ethernet1/1 как гибридного порта и настройка удаления тега VLAN при
пересылке пакетов в VLAN 1000.
switch(config-if-ethernet1/1)#switchport hybrid allowed vlan 1000
untag
