Конструкция и принцип работы
8 EB
8385-5
RU
3.
Конструкция и принцип
работы
Электропневматический позиционер
устанавливается на пневматические
регулирующие
клапаны
и
предназначен
для
«привязки»
положения клапана (регулируемый
параметр x) к
величине
управляющего сигнала (задающего
параметра w). Для
этого
управляющий электрический сигнал,
поступающий
от
какого-либо
регулирующего
устройства,
сравнивается
с
величиной
хода/поворота
регулирующего
клапана,
на
основе
чего
вырабатывается
необходимое
управляющее давление (выходной
сигнал y) пневматического привода.
Позиционер включает в себя: систему
определения
хода (2)
пропорционально
величине
сопротивления,
аналоговый i/p-
преобразователь (6) с усилителем
мощности (7) и электронную часть с
микроконтроллером.
При
наличии
рассогласования
давление на привод подается либо
сбрасывается.
Управляющее
давление на приводе может быть
ограничено программно или на месте
до 1.4, 2.4 или 3.7 бар.

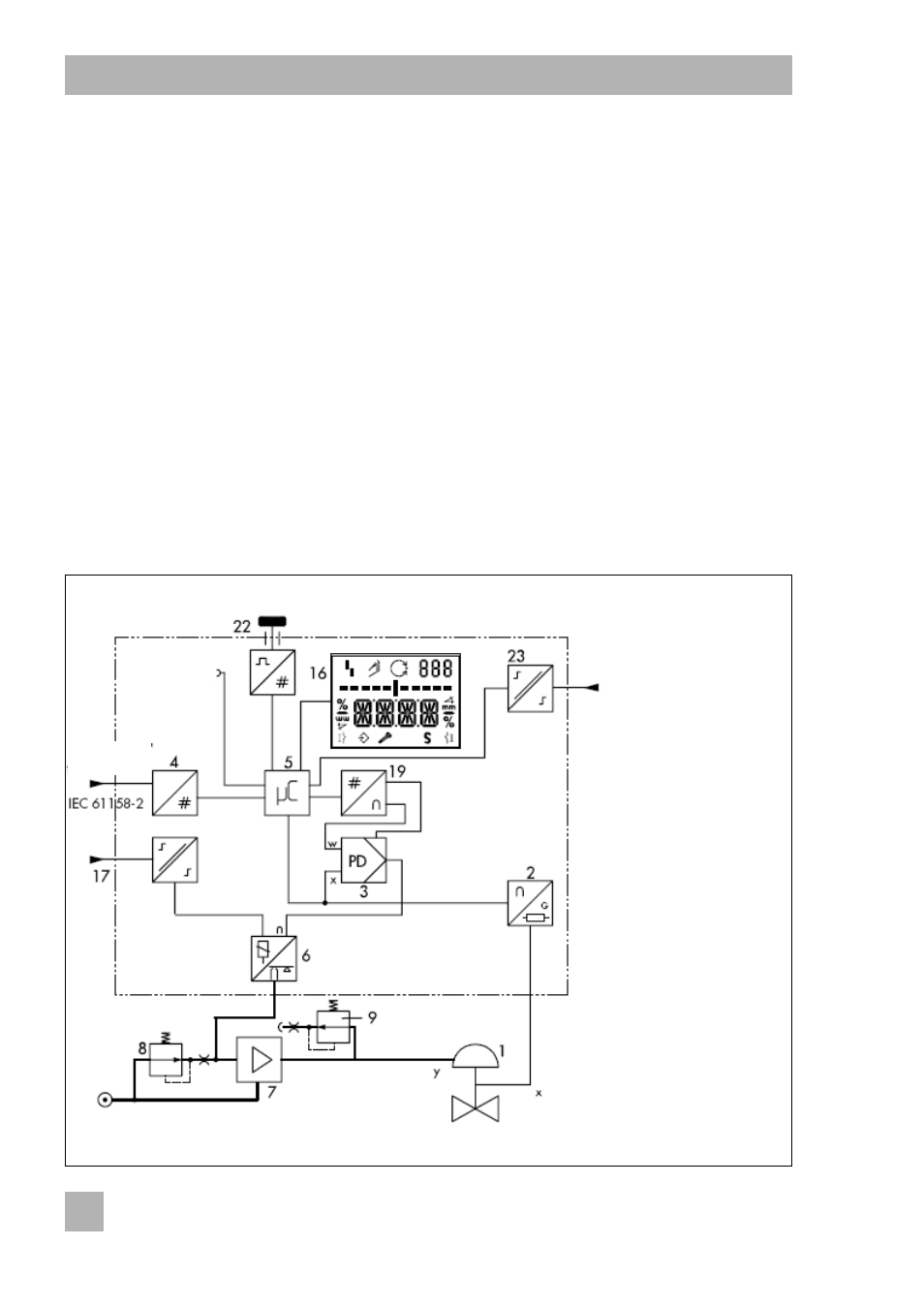

Рис. 2 · Функциональная схема
1 Клапан
2 Аналоговый датчик хода
3 PD
-
регулятор
4 Модуль интерфейса
IEC 61158-2
5 Микроконтроллер
6 I / P - преобразователь
7 Пневматический усилитель
8 Регулятор давления
9 Регулятор расхода
16 Дисплей
17 Управление I/P
преобразователем (опция)
19 ЦАП - преобразователь
20 Интерфейс связи (SSP)
22 Комбинированная кнопка
23 Дискретный вход (опция)
20
Последова-
тельный
FOUNDATION™
fieldbus
