Инструкция по эксплуатации Samson 3731-5 Ex d FF Электропневматический позиционер
Страница 35
Подключения
EB 8387-5 RU
35

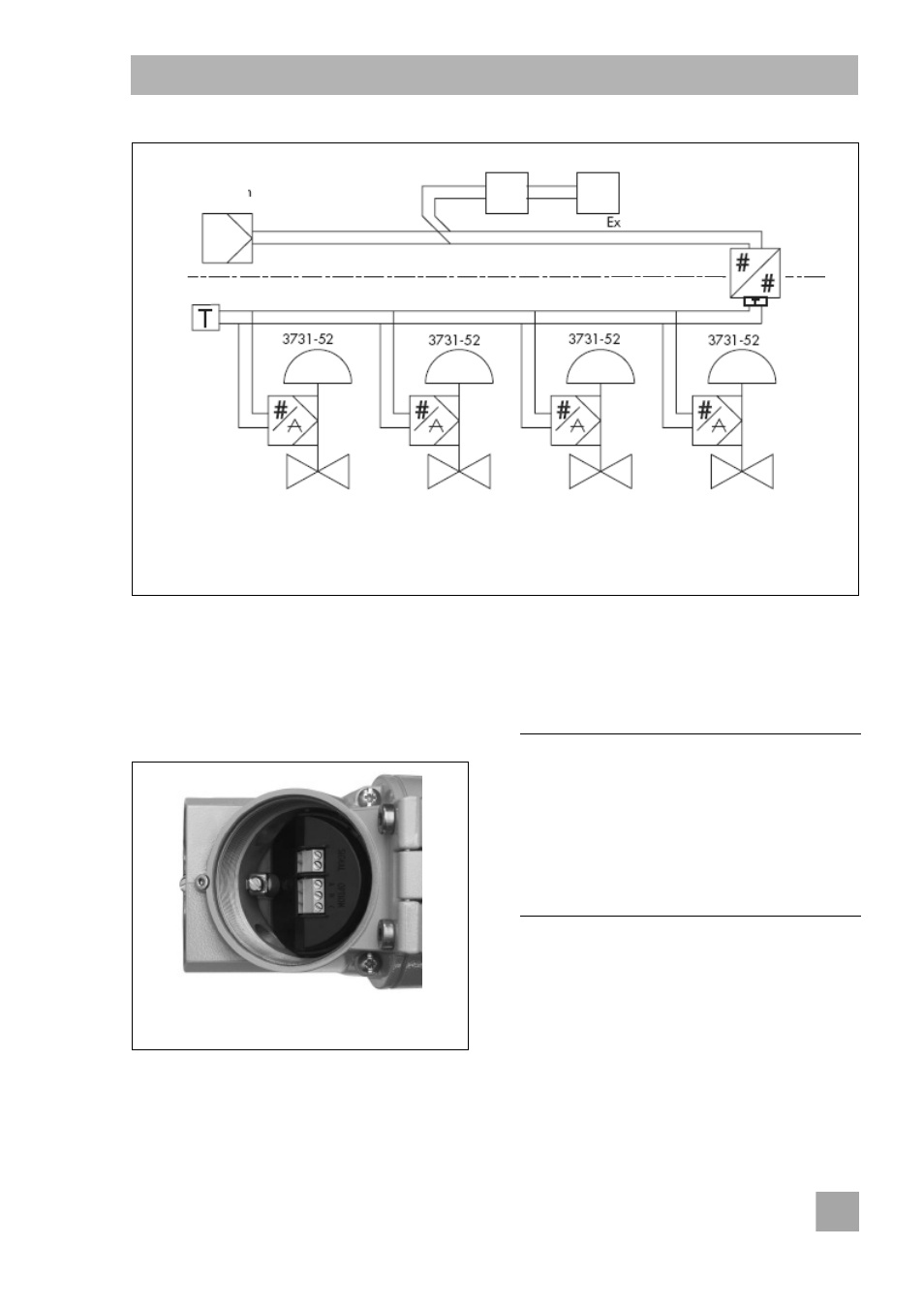

Рис. 11 · Подключения в соответствии с промышленной шиной F
OUNDATION
TM
для опасных
зон
Кабельный вход
Для
клеммных
отсеков
разработаны
резьбовые соединения с нормальной
трубной резьбой NPT ½ или с метрической
резьбой M20x1,5.
Рис. 9 · Расположение клемм (крышка
снята)
Электрические подключения представляют
собой клеммы с винтовым креплением для
проводов с поперечным сечением от 0,2 до
2,5 мм² с применением затягивающего
момента не менее 0,5 Нм.
Примечание:
Настоящий
позиционер
запитывается либо через соединение с
сегментом промышленной шины, либо от
источника постоянного тока (от 9 до
32 В), подключаемого к клеммам шины в
позиционере.
Требуется соблюдать
соответствующие правила
использования в опасных зонах!
Система
управления
Промышленная шина
F
OUNDATION
TM
IEC 61158-2
Стабилизатор напряжения
Блок питания
Барьер/изолятор бывших промышленных шин
i l
Промышленная шина F
OUNDATION
TM
IEC 61158-2
Bus termination
Опасная зона
Шинное окончание
