Инструкция по эксплуатации Samson 3731-5 Ex d FF Электропневматический позиционер
Страница 19
Установка на регулирующем клапане – монтажные детали и дополнительное оснащение
EB 8387-5 RU
19

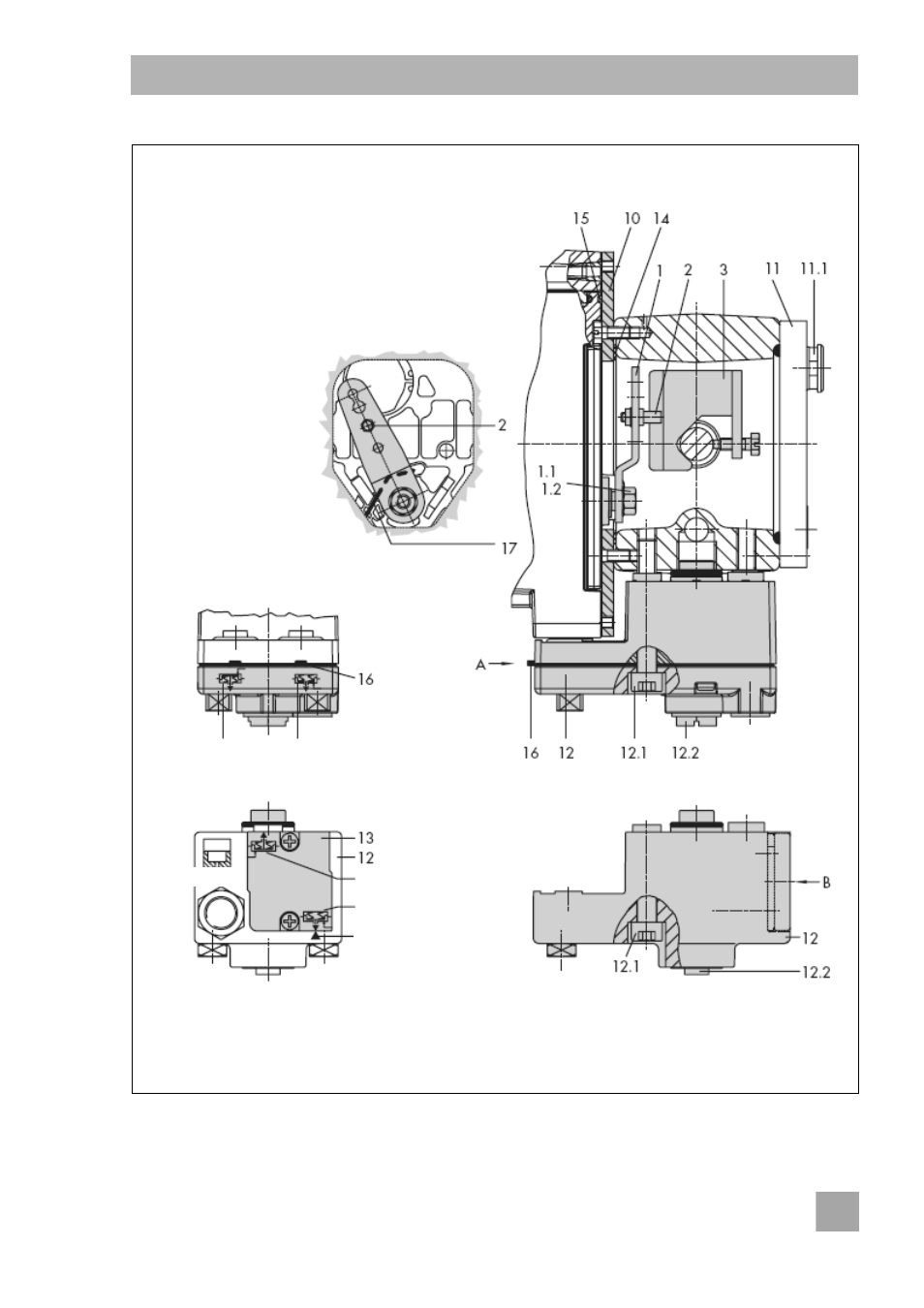

Рис. 5 · Прямой монтаж – Подключение сигнального давления к приводу типа 3277 с
мембраной 240, 350 и 700 см
2
Symbol
Actuator stem
extends
Шток привода
Actuator stem
retracts
Вырез в плате (10)
1
Рычаг
1.1 Гайка
1.2 Тарельчатая пружина
2
Штифт следящего
механизма
3
Поводок
4
Плата
10 Плата для G1/4
10.1 Уплотнительное кольцо
11
Крышка
11.1 Пробка сброса воздуха
12 Стыковой блок
12.1 Винт
12.1 Заглушка для внешнего
трубного соединения
13 Плата переключения
14
Плоское уплотнение
15
Фасонное уплотнение
16 Уплотнение
17
Пружина (только для
прямого монтажа)
выдвигается
Шток втягивается
ПОДАЧА
убирается
ПОДАЧА
Стыковой блок (старый)
старый) с платой
переключения (13)
Шток выдвигается
Маркировка
Вид B
Вид A
