Установка на регулирующем клапане – монтажные детали и дополнительное оснащение
EB 8387-5 RU
23

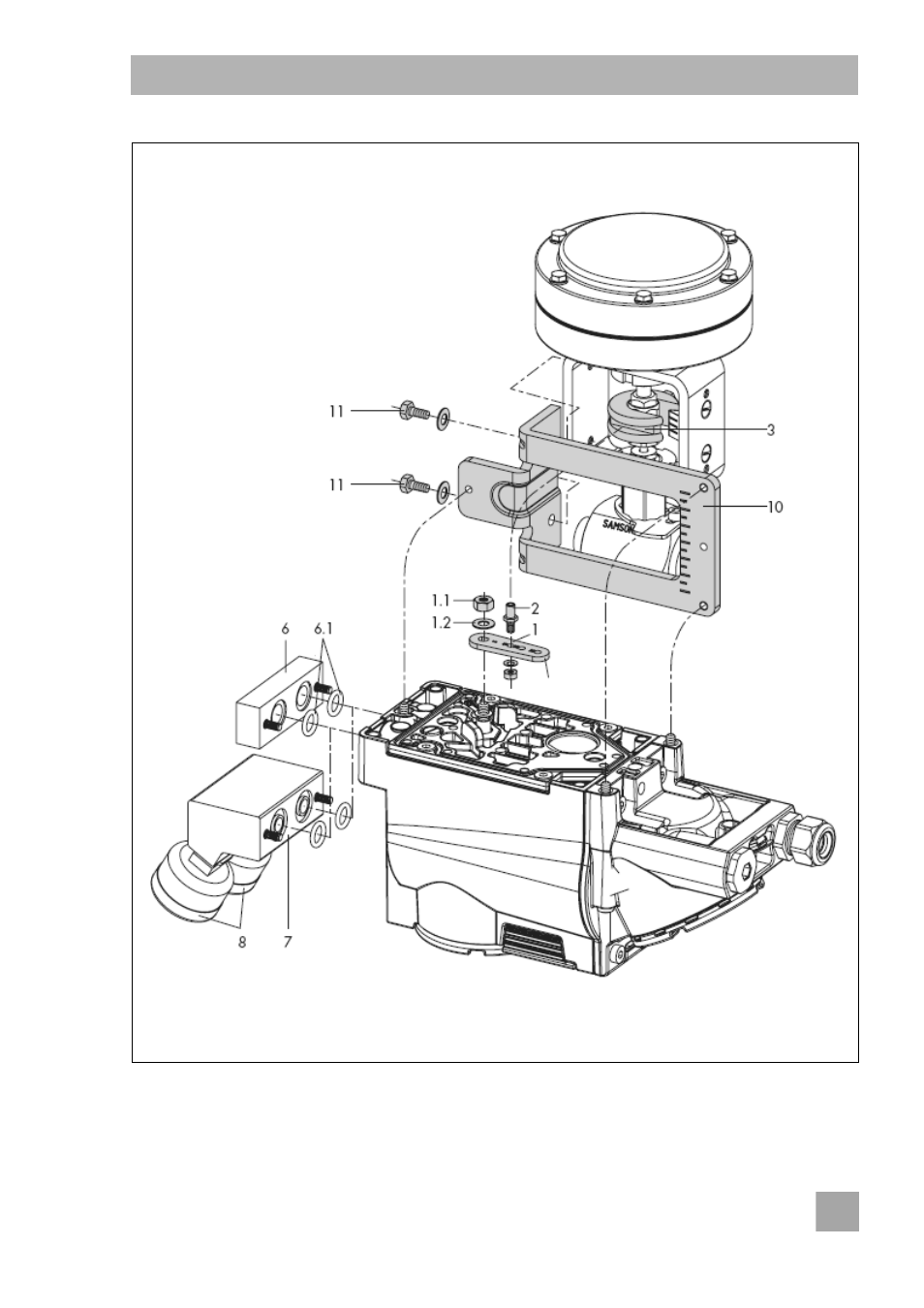

Рис. 7 · Монтаж на микроклапане типа 3510
Монтировать вкручиваемый
ограничитель на выходе (38)
1
Рычаг
1.1 Гайка
1.2 Тарельчатая пружина
2
Штифт следящего механизма
3
Зажим
6
Плата подключения (только для
G ¼)
6.1 Уплотнительные кольца
7
Кронштейн манометра
8
Монтажный комплект
манометра
10 Уголок
11 Винт
Рычаг S
