Ввод в эксплуатацию – Настройки
42 EB
8385-5
RU
в свое конечное положение, чтобы
проверить диапазон хода / угол поворота.
Угол положения рычага на задней стороне
позиционера выводится на дисплей.
Горизонтальное
положение
рычага
(среднее положение) равно углу поворота
0°.
Позиционер
работает
надлежащим
образом: наружный сегмент индикации не
должен мерцать, когда клапан движется в
пределах рабочего диапазона.
Выйти из ручного режима работы можно,
нажав ту же комбинированную кнопку (
).
Допустимый диапазон превышается,
когда выводимый угол больше 30° и
начинает мерцать наружный правый или
левый сегмент индикации.
Позиционер переходит в положение
безопасности SAFE (ПООЛЖЕНИЕ
БЕЗОПАСНОСТИ).
После отмены режима перемещения в
положение безопасности SAFE (см.
Раздел 8.2.2) обязательно необходимо
проверить положение рычага и штифта,
как описано в Разделе 4.
ОСТОРОЖНО!
Чтобы избежать травм или повреждения
имущества,
причиняемых
питающим
давлением
или
вспомогательным
электропитанием, следует отключать
подачу
питающего
воздуха
и
вспомогательного
электропитания
(линию шины) перед заменой рычага или
изменением положения штифта.
7.4.
Определение положения
безопасности
Чтобы установить рабочее направление
привода позиционера, следует определить
положение безопасности позиционера:
AIR TO OPEN (AtO) (ПИТАЮЩИЙ
ВОЗДУХ ОТКРЫВАЕТ КЛАПАН)
Управляющее давление открывает
клапан.
Положение безопасности: Клапан
ЗАКРЫТ (CLOSED)
AIR TO CLOSE (AtC) (ПИТАЮЩИЙ
ВОЗДУХ ЗАКРЫВАЕТ КЛАПАН)
Управляющее давление закрывает
клапан.
Положение безопасности: Клапан
ОТКРЫТ
ПРЕДУПРЕЖДЕНИЕ
Приводы двойного действия всегда
должны настраиваться на вариант AIR
TO OPEN (AtO) (ПИТАЮЩИЙ ВОЗДУХ
ОТКРЫВАЕТ КЛАПАН).
Примечание: Настройка положения
безопасности остается активной даже
при последующем включении позиционера
после перерыва подачи электропитания.

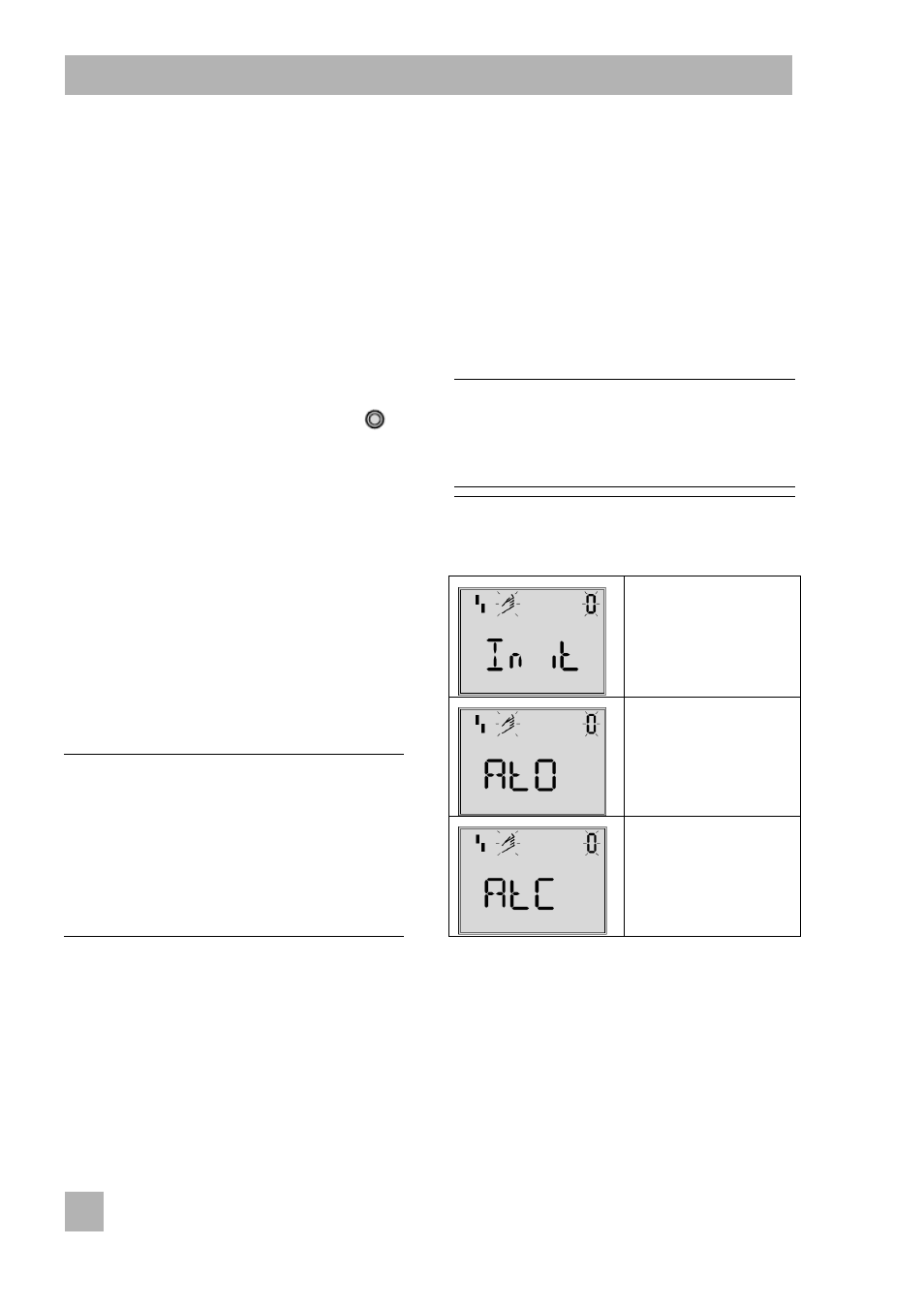

Инициализация
Положение
безопасности AIR
TO OPEN
Положение
безопасности AIR
TO CLOSE
