Установка на регулирующем клапане – монтажные детали и дополнительное оснащение
EB 8387-5 RU 17

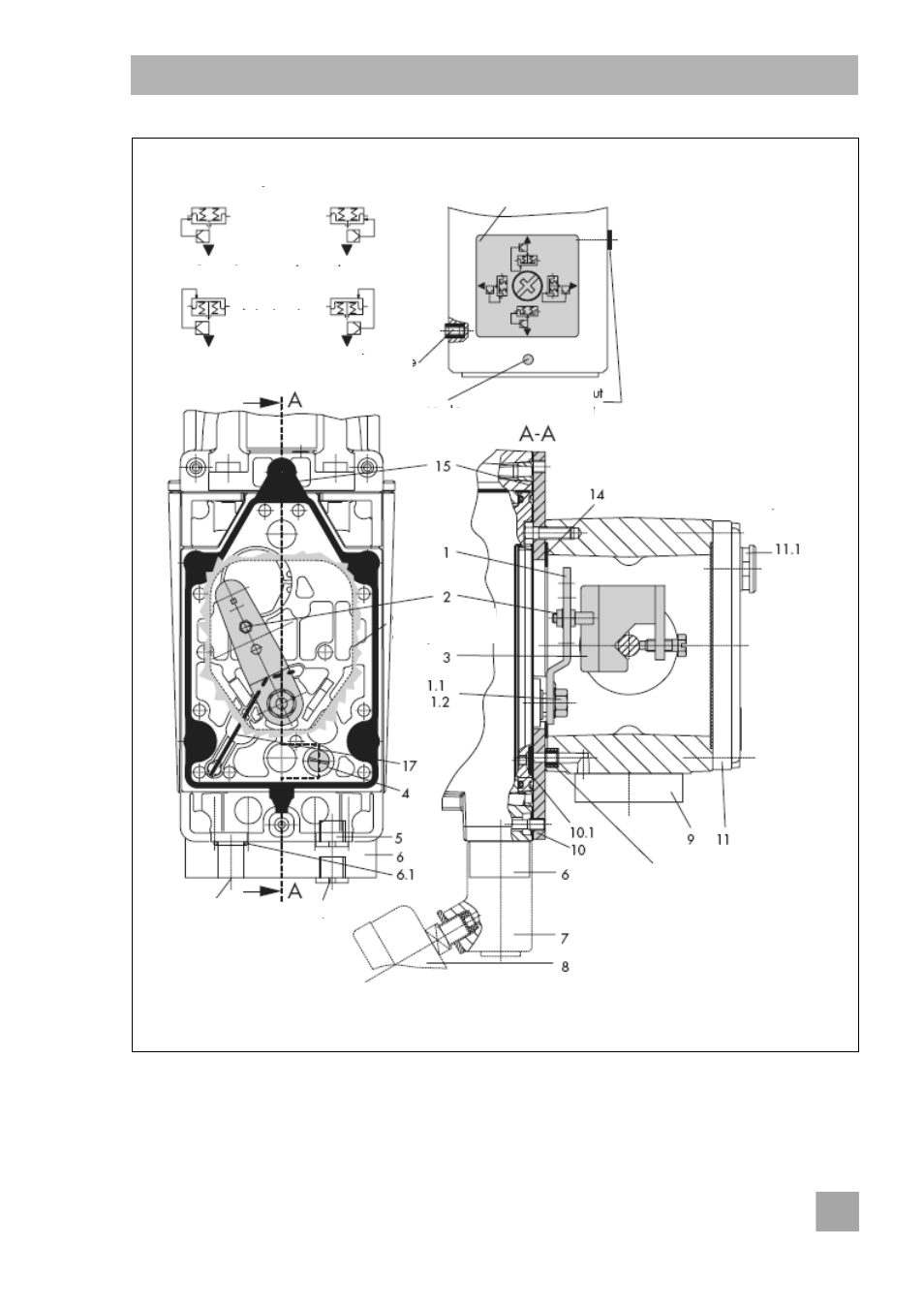

Рис. 4 · Прямой монтаж на приводе типа 3277-5 с мембраной 120 см²
Символ
Шток привода
выдвигается
Монтаж слева Установка справа
Шток привода
убирается
Вход
управляющего
давления при
монтаже справа
Вход управляющего
давления при
монтаже слева
1 Рычаг
1.1 Гайка
1.2 Шайба
2
Штифт следящего устройства
3 Поводок
4 Винт-заглушка
5 Заглушка
6 Плата подключения для резьбы
G ¼
6.1 Уплотнительные кольца
7
Кронштейн манометра
8 Комплект манометра
9 Плата переключения для привода
10 Плата
10.1 Уплотнительное кольцо
11
Крышка
11.1 Пробка сброса воздуха
14
Плоское уплотнение
15 Фасонное уплотнение
17 Сжатая пружина (только для
прямого монтажа)
Плата переключения (9)
Выход 38
Подача 9
Вырез в плате
Вход управляющего
давления с латунным
ограничителем
Метка
