Ввод в эксплуатацию – Настройки
EB 8387-5 RU
45
Нажать кнопку
, на дисплее появится
символ .

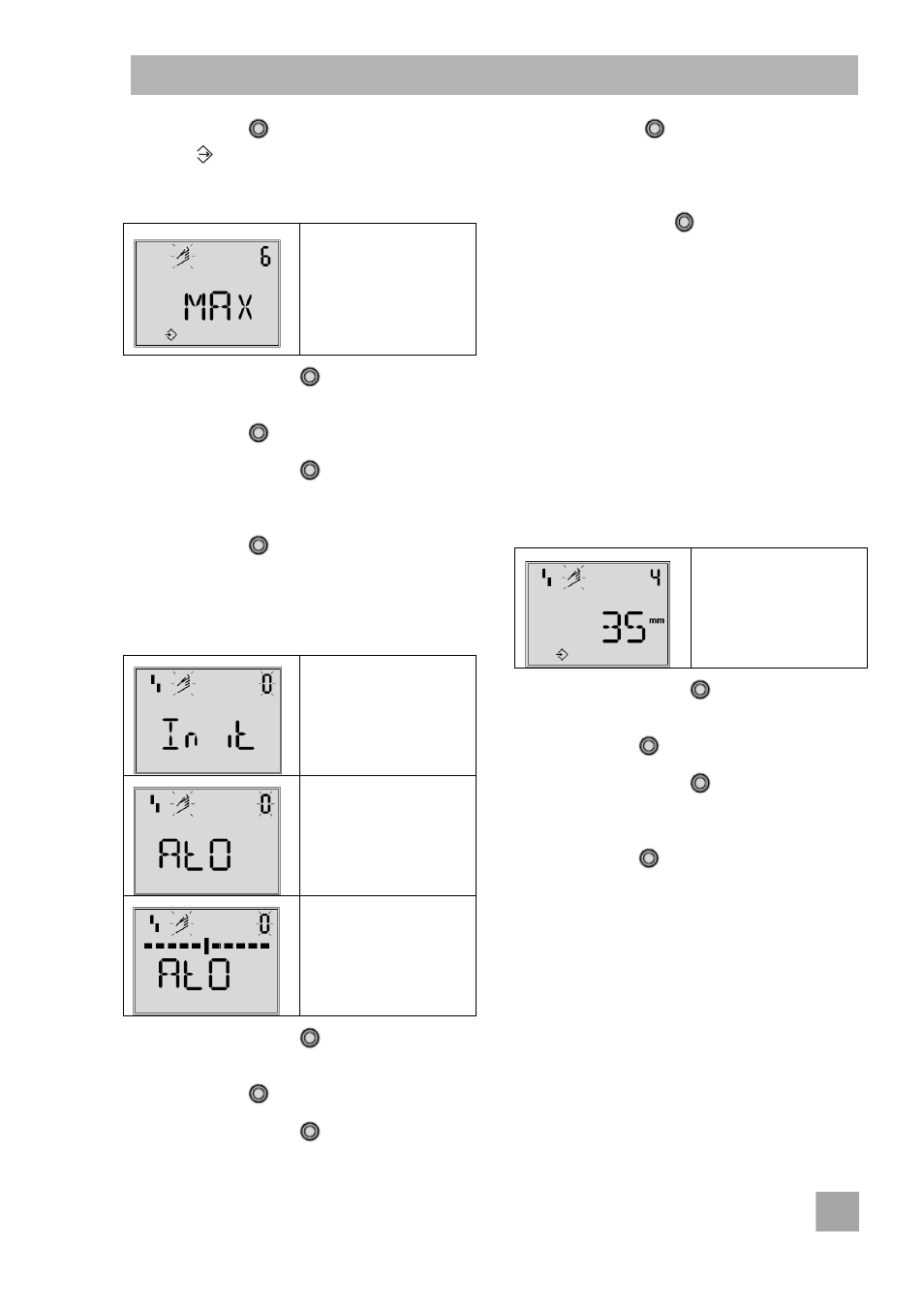

Выбор режима инициализации:
Режим
инициализации
Значение по
умолчанию: MAX
(Максимальный
диапазон)
Поворачивать кнопку
, пока на экране
дисплея не появится Код 6
Нажать кнопку
, Код 6 начинает мигать.
Поворачивать кнопку
, пока на экране
дисплея не появится MAX
(МАКСИМАЛЬНЫЙ ДИАПАЗОН)
Нажать кнопку
, чтобы подтвердить
выбор режима инициализации MAX
(МАКСИМАЛЬНЫЙ ДИАПАЗОН).
Начало инициализации:
Инициализация
Задание положения
безопасности
Состояние,
индицируемое до
начала
инициализации
Поворачивать кнопку
, пока на экране
дисплея не появится Код 0
Нажать кнопку
, Код 0 начинает мигать.
Поворачивать кнопку
, пока на экране
дисплея не появится Init (Инициализация)
Нажать кнопку
. Появляется настройка
положения безопасности AtO (Подача
воздуха открывает клапан) или AtC
(Подача воздуха закрывает клапана).
Удерживать кнопку
нажатой в течение 6
секунд.
Инициализация
начинается
после
остановки индикации процесса.
После инициализации номинальный ход /
угол поворота показывается в %. Код 5
(номинальный
диапазон)
остается
заблокированным.
Параметры
начала
диапазона хода / угла поворота (Код 8) и
конца диапазона хода / угла поворота (Код
9) можно также выводить и изменять в %.
Для вывода показаний в мм/°, следует
ввести положение штифта (Код 4).
Ввод положения штифта:
Положение штифта
Значение по
умолчанию: OFF
(ВЫКЛ)
Поворачивать кнопку
, пока на экране
дисплея не появится Код 4
Нажать кнопку
, Код 4 начинает мигать.
Поворачивать кнопку
, пока на экране
дисплея не появится положение штифта на
рычаге (см. разделы по монтажу)
Нажать кнопку
. Появляется показание
номинального диапазона в мм/°.
7.5.2. Инициализация по номинальному
диапазону NOM (nominal range)
Калиброванный датчик позволяет очень
точно задавать эффективный ход клапана.
Во
время
процесса
инициализации
позиционер
проверяет,
может
ли
регулирующий клапан перемещаться в
указанном номинальном диапазоне (хода
или угла поворота) без столкновений.
Если
так
и
происходит,
указанный
номинальный диапазон принимается в
